Was ist ein astabiler Multivibrator?
Ein astabiler Multivibrator, auch bekannt als freilaufender Multivibrator, ist eine Art elektronischer Schaltung, die zwei Zustände besitzt und kontinuierlich zwischen diesen wechselt. Dieser Multivibrator erzeugt eine rechteckige Ausgangswelle und wird häufig in Taktgeneratoren, Blinklichtern und Signalton-Erzeugern eingesetzt.
Funktionsweise des astabilen Multivibrators

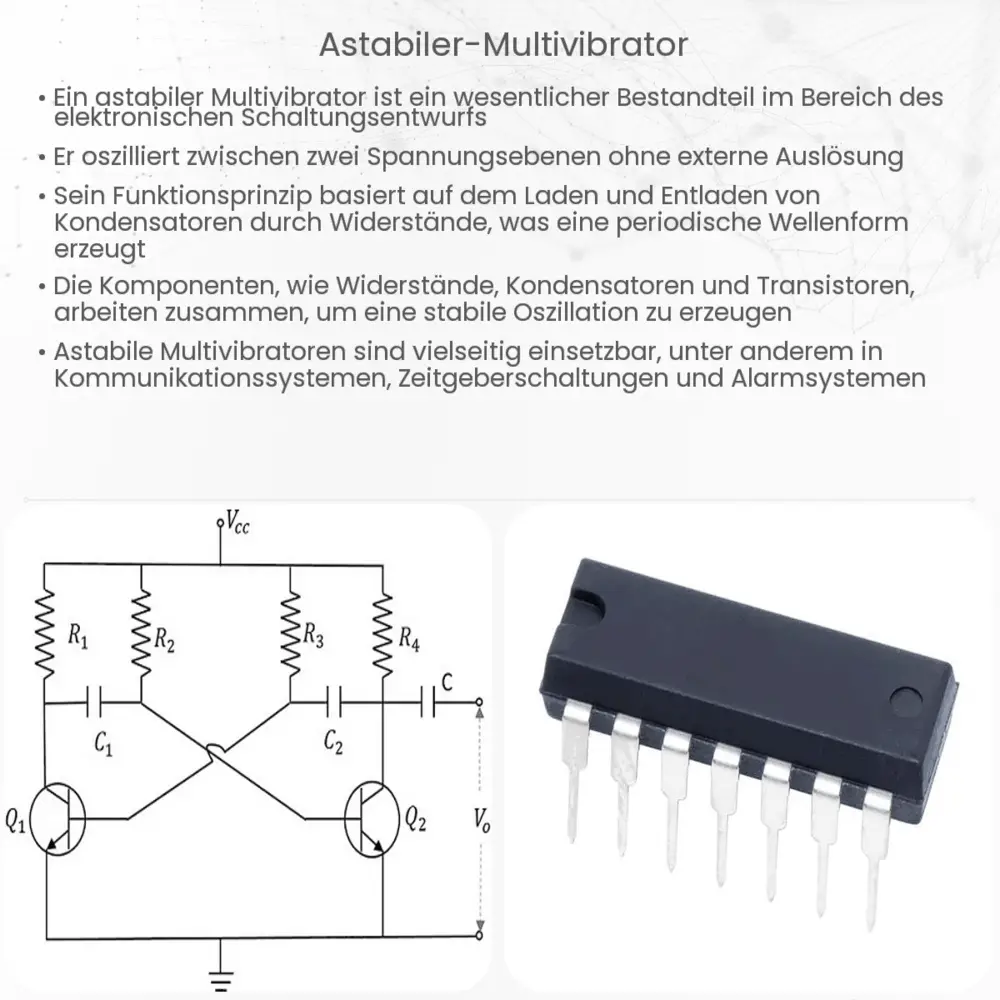

Die Schaltung besteht typischerweise aus zwei Transistoren, zwei Kondensatoren und vier Widerständen. Die Transistoren dienen als Schalter, die abwechselnd ein- und ausgeschaltet werden, wodurch die Kondensatoren abwechselnd auf- und entladen werden. Diese Aktion erzeugt die oszillierende Ausgangsspannung. Die Frequenz der Oszillation hängt von den Werten der Kondensatoren und Widerstände ab und kann durch Anpassung dieser Komponenten verändert werden.
Anwendungen des astabilen Multivibrators
Astabile Multivibratoren finden breite Anwendung in der Elektronik. Sie werden unter anderem in Blinklichtschaltungen, Alarmsystemen, Timern und als einfache Taktgeber in digitalen Schaltungen eingesetzt. Ihre Einfachheit und Zuverlässigkeit machen sie zu einer beliebten Wahl für viele elektronische Projekte.
Grundlegende Berechnung der Oszillationsfrequenz
Die Oszillationsfrequenz eines astabilen Multivibrators kann mit der Formel berechnet werden:
Frequenz = 1 / (Tgesamt)
Wobei Tgesamt die Gesamtzeit eines Zyklus ist und durch die Summe der Auflade- und Entladezeiten der Kondensatoren bestimmt wird. Diese Zeiten hängen von den Werten der Widerstände (R) und Kondensatoren (C) ab:
Tgesamt = Taufladen + Tentladen
Taufladen ≈ 0.693 * R * C
Tentladen ≈ 0.693 * R * C
Diese Formel bietet eine Näherung, da sie von idealen Bedingungen in der Schaltung ausgeht.
Optimierung und Anpassung der Schaltung
Die Leistungsfähigkeit eines astabilen Multivibrators kann durch sorgfältige Auswahl und Anpassung seiner Komponenten optimiert werden. Zum Beispiel kann die Stabilität und die Frequenzgenauigkeit durch die Verwendung von Präzisionswiderständen und Kondensatoren mit geringer Toleranz verbessert werden. Außerdem kann die Einführung von Potentiometern es ermöglichen, die Frequenz der Schaltung dynamisch anzupassen.
Vorteile und Grenzen
Einer der Hauptvorteile eines astabilen Multivibrators ist seine Einfachheit und kostengünstige Realisierung. Allerdings hat diese Schaltung auch ihre Grenzen, insbesondere in Bezug auf Frequenzstabilität und Genauigkeit. Temperaturschwankungen und Änderungen in der Versorgungsspannung können die Ausgangsfrequenz beeinflussen. Für Anwendungen, die eine höhere Präzision erfordern, sind daher oft komplexere Oszillatorschaltungen erforderlich.
Praktische Tipps für den Bau
Beim Aufbau eines astabilen Multivibrators ist es wichtig, die Polarität der Kondensatoren und die Ausrichtung der Transistoren zu beachten. Ein Breadboard eignet sich hervorragend für experimentelle Aufbauten, da es das einfache Austauschen von Komponenten ermöglicht. Für eine dauerhafte Implementierung sollte eine gedruckte Schaltplatte (PCB) in Betracht gezogen werden, um eine robustere und zuverlässigere Schaltung zu gewährleisten.
Fazit
Zusammenfassend ist der astabile Multivibrator eine vielseitige und einfache Schaltung, die in vielen elektronischen Anwendungen eingesetzt wird. Seine einfache Konstruktion ermöglicht es auch Hobbyelektronikern, mit Oszillationen und Taktgenerierung zu experimentieren. Obwohl es Einschränkungen hinsichtlich der Frequenzstabilität und Genauigkeit gibt, bietet der astabile Multivibrator eine hervorragende Plattform zum Erlernen grundlegender Elektronikprinzipien und zum Experimentieren mit verschiedenen Komponenten und Schaltungskonfigurationen. Mit der richtigen Anpassung und Optimierung kann er in einer Vielzahl von Projekten nützlich sein.
