Le Multivibrateur Astable : Un Composant Clé en Électronique

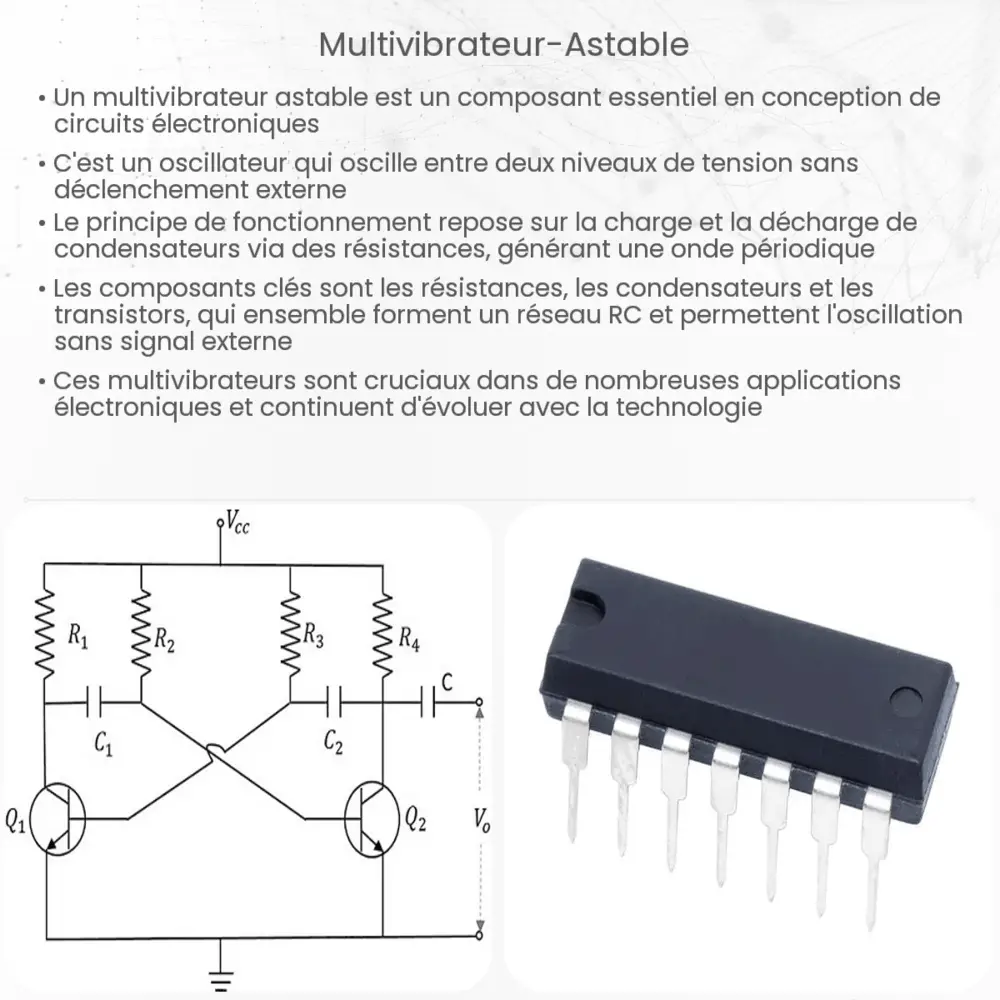

Le multivibrateur astable est un circuit électronique fondamental utilisé dans de nombreuses applications pour générer des signaux périodiques sans nécessiter de signal d’entrée stable. Ce dispositif, souvent construit à partir de transistors ou de circuits intégrés, est essentiel dans la création d’oscillateurs et de minuteries. L’une des réalisations les plus courantes de ce circuit est basée sur le fameux circuit intégré NE555, un composant polyvalent et facile à utiliser.
Principes de Fonctionnement
Au cœur du multivibrateur astable se trouve le concept d’oscillation auto-entretenue. Le circuit alterne entre deux états, stable et instable, de manière répétitive et autonome. Les composants clés, tels que les résistances et les condensateurs, déterminent la fréquence et la durée de chaque état. La formule suivante permet de calculer la période totale (T) du signal généré :
\[ T = T_{high} + T_{low} \]
où \( T_{high} \) est le temps pendant lequel le signal est à un niveau haut et \( T_{low} \) est le temps pour le niveau bas. Ces durées sont définies comme suit :
\[ T_{high} = 0.693 * (R1 + R2) * C \]
\[ T_{low} = 0.693 * R2 * C \]
Ici, R1 et R2 sont les valeurs des résistances et C celle du condensateur. La fréquence du signal (f) est l’inverse de la période :
\[ f = \frac{1}{T} \]
Applications Variées
Les multivibrateurs astables trouvent leur place dans une variété d’applications. Ils sont couramment utilisés dans la création de signaux d’horloge pour des circuits numériques, dans des clignotants pour la signalisation, ou encore dans des systèmes de génération de tonalités pour la télécommunication. Leur simplicité de conception et leur faible coût en font un choix privilégié pour les projets DIY et l’enseignement de l’électronique de base.
En outre, la personnalisation de la fréquence et de la durée des impulsions rend ce circuit extrêmement adaptable. Que ce soit dans l’industrie ou dans les loisirs électroniques, le multivibrateur astable continue de jouer un rôle incontournable.
Configuration et Montage du Circuit
Pour concevoir un multivibrateur astable, la sélection appropriée des composants est cruciale. En choisissant différentes valeurs pour R1, R2 et C, il est possible de contrôler précisément la fréquence et la durée des signaux. La configuration typique inclut deux résistances et un condensateur, en plus du circuit intégré NE555 ou d’autres transistors. L’assemblage doit être effectué avec soin, en respectant les polarités et les connexions pour éviter tout court-circuit ou dysfonctionnement.
Considérations Pratiques
En pratique, il est important de tenir compte des limitations des composants. Par exemple, la gamme de fréquences que l’on peut obtenir est limitée par les caractéristiques du condensateur et des résistances. De plus, la stabilité thermique et la précision des composants affectent la fiabilité du signal généré. Pour des applications précises, il peut être nécessaire d’utiliser des composants de haute qualité ou de prévoir des circuits de compensation.
En dépit de ces considérations, le multivibrateur astable reste un choix populaire en raison de sa simplicité et de son coût modéré. Pour les débutants en électronique, la construction d’un tel circuit est une excellente introduction aux principes de l’oscillation et de la temporisation.
Conclusion
Le multivibrateur astable est un élément essentiel dans le monde de l’électronique, offrant une solution simple et efficace pour générer des signaux périodiques. Sa polyvalence et sa facilité d’utilisation le rendent idéal pour une multitude d’applications, allant des jouets électroniques aux systèmes de communication complexes. Grâce à sa conception modulable, il permet une grande liberté dans le réglage de la fréquence et de la durée des signaux, rendant possible l’adaptation à des besoins spécifiques. Que l’on soit un hobbyiste, un étudiant ou un professionnel, le multivibrateur astable est un outil incontournable, ouvrant la porte à l’exploration et à l’innovation dans le domaine de l’électronique.
