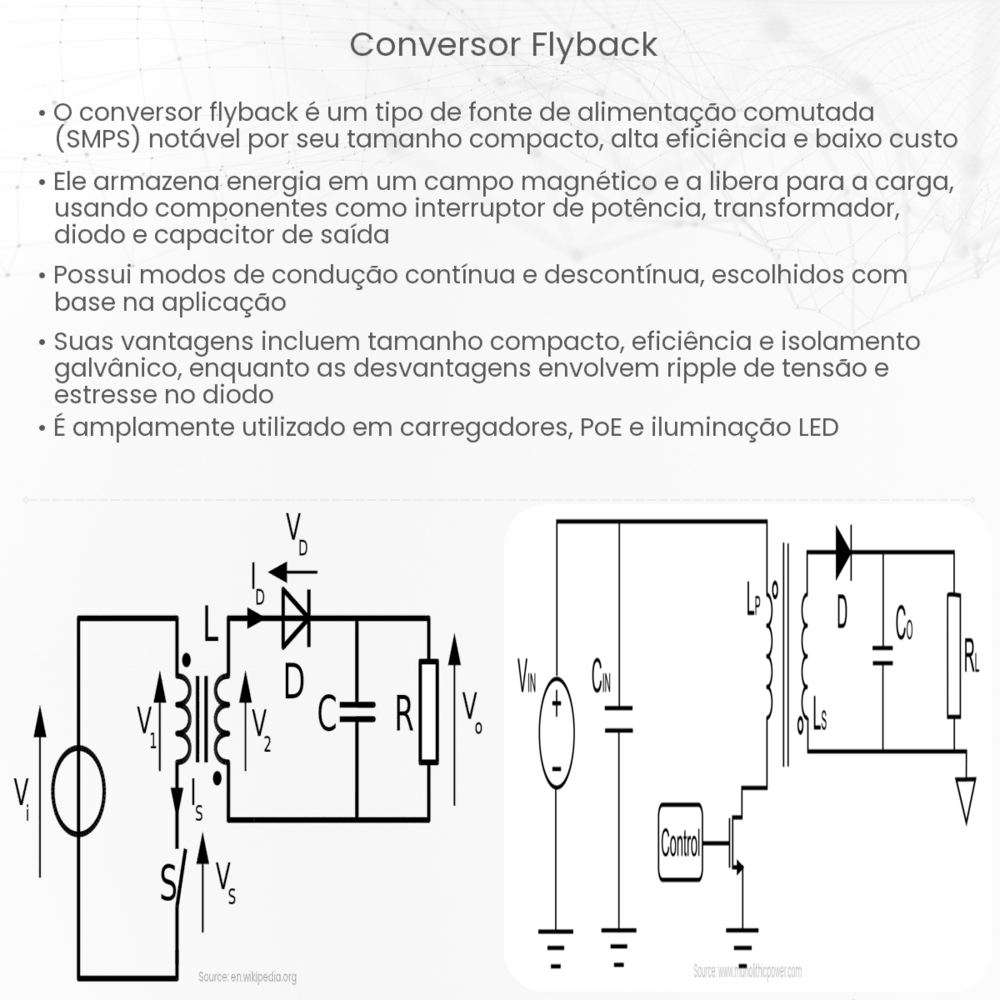

Conversor Flyback: Uma Introdução
O conversor Flyback é uma das topologias mais populares no mundo dos conversores DC/DC. Muitas vezes usado em aplicações que exigem isolamento entre a entrada e a saída, este conversor tem características únicas que o diferenciam de outras topologias.
Princípios de Funcionamento
Um conversor Flyback opera baseado no princípio de armazenamento de energia em um indutor (ou transformador) durante a primeira metade do ciclo de operação, e, posteriormente, liberando essa energia para a carga na segunda metade. Em termos simples:
- Na fase de carga: A energia é armazenada no indutor enquanto o interruptor principal está fechado.
- Na fase de descarga: A energia é transferida para a carga quando o interruptor principal abre, e o diodo conduz.
Componentes Principais
Os componentes chave de um conversor Flyback incluem:
- Interruptor Principal (MOSFET ou IGBT): Este é usado para controlar o fluxo de corrente através do transformador ou indutor.
- Transformador: Atua como um elemento de armazenamento de energia e proporciona isolamento elétrico entre a entrada e a saída.
- Diodo de Saída: Permite a passagem de corrente na direção correta durante a fase de descarga.
- Capacitor de Saída: Suaviza a tensão de saída para fornecer uma saída DC mais estável.
Vantagens do Conversor Flyback
O conversor Flyback é amplamente adotado em diversas aplicações devido a várias vantagens:
- Proporciona isolamento entre a entrada e a saída.
- É possível obter múltiplas saídas usando um único transformador com múltiplos enrolamentos.
- Devido ao seu design compacto, ele é ideal para aplicações com restrições de espaço.
Contudo, como qualquer outra topologia, o conversor Flyback também possui suas desvantagens e desafios associados. Na próxima seção, exploraremos estes aspectos em detalhe, bem como as aplicações típicas deste conversor.
Desvantagens e Desafios do Conversor Flyback
Apesar das inúmeras vantagens, é essencial reconhecer as limitações associadas ao conversor Flyback:
- Eficiência limitada em altas potências: Para aplicações de alta potência, outros tipos de conversores, como o forward, podem ser mais adequados devido à sua maior eficiência.
- Variação de tensão: Em algumas situações, o conversor Flyback pode apresentar uma variação significativa na tensão de saída, especialmente quando submetido a variações rápidas de carga.
- Complexidade no design magnético: A necessidade de armazenar toda a energia no transformador durante a fase de carga pode tornar o design magnético um desafio, especialmente para aplicações de alta potência.
Aplicações Típicas do Conversor Flyback
O conversor Flyback é amplamente utilizado em diversas aplicações, tais como:
- Fontes de alimentação de baixa potência: Como adaptadores de energia para dispositivos eletrônicos portáteis.
- Telecomunicações: Alimentação de dispositivos e equipamentos de comunicação.
- Iluminação LED: Em sistemas que exigem controle preciso da corrente de LED.
- Aplicações industriais: Como sistemas de controle e automação que requerem isolamento elétrico entre a entrada e a saída.
Conclusão
O conversor Flyback é uma solução eficaz para diversas aplicações que exigem isolamento e flexibilidade na geração de múltiplas saídas. Suas vantagens, como o design compacto e a capacidade de fornecer isolamento, tornam-no uma escolha popular em muitos campos da eletrônica. No entanto, ao optar por essa topologia, é crucial considerar as desvantagens e desafios associados, garantindo assim a escolha do conversor mais adequado para a aplicação em questão. Como em qualquer decisão de design, uma compreensão clara das necessidades da aplicação e das características do conversor é essencial para obter o melhor desempenho e eficiência.
