Explore o funcionamento, vantagens e desafios dos conversores push-pull, sua importância na eletrônica moderna e aplicações típicas no mercado.

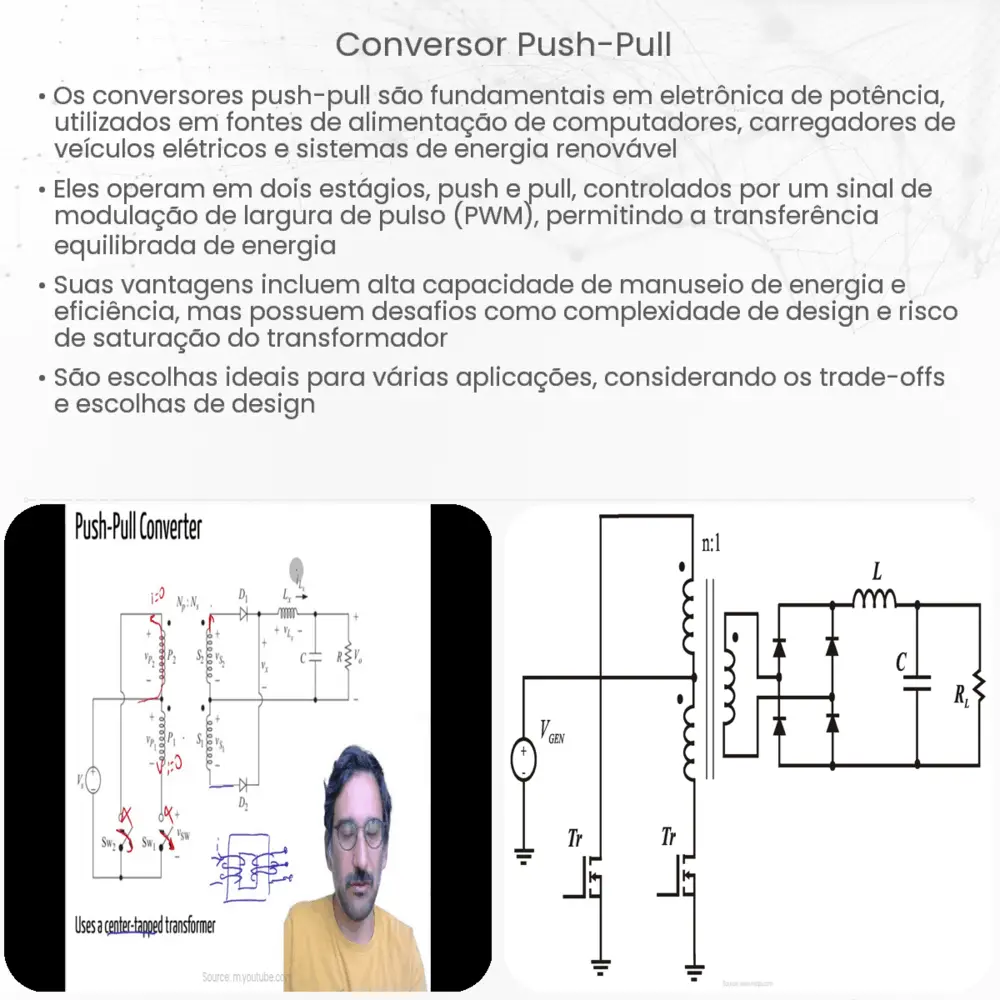

Conversor Push-Pull: Uma Visão Geral
O conversor push-pull é uma configuração eletrônica amplamente utilizada na conversão de energia, especialmente em aplicações que envolvem fontes de alimentação reguladas e inversores. Ele recebe esse nome devido à maneira como opera, alternando entre os estados de “push” (empurrar) e “pull” (puxar), permitindo uma eficiência e versatilidade superiores em muitas aplicações.
Princípios de Funcionamento
Os conversores push-pull operam usando um par de transistores que alternadamente ligam e desligam. A essência deste método está em alternar a condução entre os dois transistores, de modo que quando um está conduzindo, o outro está desligado, e vice-versa.
- Operação “Push”: Nesta fase, o primeiro transistor é ativado, permitindo que a corrente flua através dele, enquanto o segundo transistor é desligado.
- Operação “Pull”: Na sequência, o primeiro transistor é desligado, e o segundo é ativado, permitindo que a corrente flua na direção oposta.
Esta alternância permite que o conversor gere uma saída que seja, na prática, uma versão invertida da entrada. Portanto, o conversor pode efetivamente duplicar a tensão de saída, em comparação com a tensão de entrada, sem a necessidade de um transformador com uma relação de transformação de 2:1.
Vantagens do Conversor Push-Pull
Os conversores push-pull são amplamente utilizados devido às suas múltiplas vantagens, que incluem:
- Capacidade de gerar tensões mais altas do que a tensão de entrada.
- Menor quantidade de harmônicos na saída, resultando em uma onda mais suave e menos distorcida.
- Redução da necessidade de componentes magnéticos grandes, como transformadores.
Por outro lado, assim como qualquer outra topologia, os conversores push-pull também têm suas desvantagens e desafios de design, que abordaremos na próxima seção.
Desafios e Limitações dos Conversores Push-Pull
Embora os conversores push-pull sejam muito benéficos em diversas aplicações, eles não estão isentos de desafios:
- Balanceamento de Corrente: É crucial que ambos os transistores compartilhem a corrente de maneira equitativa para garantir uma operação eficiente e uma vida útil longa dos componentes. Desbalanceamentos podem levar a estresses excessivos em um dos transistores.
- Design do Transformador: Mesmo que os conversores push-pull possam operar com transformadores menores, o design do transformador ainda é crítico. O núcleo do transformador deve ser capaz de lidar com a alternância rápida entre os transistores sem saturação.
- Interferência Eletromagnética (EMI): Devido à rápida alternância dos transistores, a EMI pode ser uma preocupação. Adequadas estratégias de filtragem e layout de PCB são essenciais para minimizar esse efeito.
Aplicações Típicas dos Conversores Push-Pull
Por suas características inerentes, os conversores push-pull encontram aplicações em uma variedade de áreas, incluindo:
- Fontes de Alimentação: Seja em dispositivos eletrônicos portáteis ou em equipamentos industriais, a capacidade de converter tensões de maneira eficiente é essencial.
- Eletrônica Automotiva: Em veículos modernos, onde a eficiência energética é crítica, os conversores push-pull podem ser utilizados para otimizar o consumo de energia.
- Sistemas de Comunicação: Eles ajudam a garantir que os dispositivos de comunicação tenham energia constante e confiável, minimizando interferências.
Conclusão
O conversor push-pull é uma topologia versátil e eficiente amplamente adotada na eletrônica moderna. Suas vantagens, como capacidade de gerar tensões elevadas e ondas de saída menos distorcidas, o tornam uma escolha preferencial em muitos designs. No entanto, os engenheiros devem estar cientes de suas limitações e desafios ao implementar essa configuração. Como sempre, o conhecimento profundo da topologia e uma abordagem cuidadosa ao design são cruciais para aproveitar ao máximo os benefícios dos conversores push-pull e garantir um funcionamento otimizado e duradouro.
