Artigo sobre retificadores de meia onda: entenda o funcionamento, características, vantagens e desvantagens, e aplicações práticas na eletrônica.
O que é um Retificador de Meia Onda?
Os retificadores são dispositivos fundamentais na conversão de corrente alternada (CA) para corrente contínua (CC). Eles desempenham um papel vital em muitas aplicações eletrônicas, onde a energia de CA precisa ser convertida em uma forma de CC mais estável. O retificador de meia onda é um dos tipos mais básicos de retificadores.

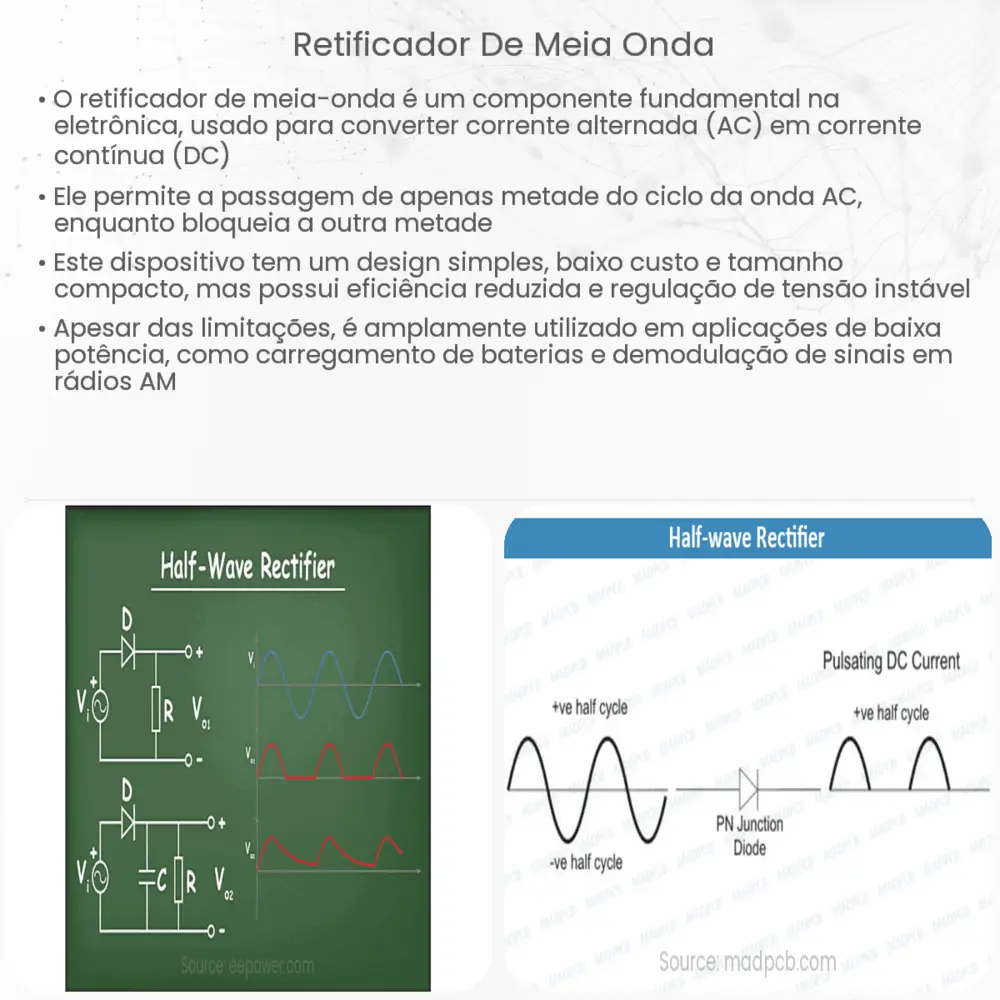

Princípio de Funcionamento
O retificador de meia onda opera permitindo que apenas uma metade do ciclo de onda da corrente de entrada passe, enquanto a outra metade é bloqueada. Para ser mais preciso, ou a parte positiva ou a parte negativa da onda senoidal de entrada é permitida passar, dependendo da configuração. Isso é geralmente alcançado usando um único diodo semicondutor.
- Diodo em série: O componente principal deste retificador é o diodo. Quando a tensão de entrada é positiva, o diodo fica polarizado diretamente e conduz eletricidade. Por outro lado, quando a tensão é negativa, o diodo fica polarizado inversamente, impedindo a passagem de corrente. Assim, apenas metade do ciclo é permitida passar.
Características Principais
A saída obtida de um retificador de meia onda não é uma CC pura, mas uma forma de onda pulsante que precisa ser suavizada para aplicações práticas. Além disso, este tipo de retificador não é muito eficiente, uma vez que desperdiça metade da energia da entrada de CA.
- A eficiência de retificação é de cerca de 40,6%.
- Ele tem um fator de forma elevado, o que indica uma onda de saída mais distorcida em comparação com uma onda senoidal pura.
- É mais simples em design e barato de construir, pois requer apenas um diodo.
Aplicações
Devido à sua simplicidade e baixo custo, o retificador de meia onda pode ser encontrado em várias aplicações de baixa potência. Alguns exemplos incluem carregadores de baterias, adaptações de energia para dispositivos eletrônicos de pequena escala e algumas fontes de alimentação.
No entanto, para aplicações de alta potência ou onde é necessária uma corrente contínua mais suave, outros tipos de retificadores, como o retificador de onda completa, são geralmente preferidos.
Vantagens e Desvantagens
O retificador de meia onda apresenta vantagens e desvantagens distintas que o tornam mais adequado para certas aplicações em comparação com outras.
- Vantagens:
- Simplicidade de design e construção.
- Requer apenas um diodo, tornando-o econômico.
- Ideal para aplicações de baixa potência onde a eficiência não é uma preocupação primordial.
- Desvantagens:
- Utiliza apenas metade do ciclo de entrada, resultando em uma eficiência relativamente baixa.
- A saída pulsante necessita de filtragem adicional para produzir uma CC mais suave.
- Não é adequado para aplicações de alta potência.
Considerações Finais e Melhorias
Embora o retificador de meia onda seja uma escolha inicial em muitas aplicações devido à sua simplicidade, muitos projetos optam por designs mais complexos para melhor eficiência e qualidade de saída. Por exemplo, o retificador de onda completa, que utiliza ambos os ciclos da onda senoidal de entrada, proporciona uma saída mais suave e é mais eficiente, embora seja mais complexo em design e custo.
Para melhorar a qualidade da saída de um retificador de meia onda, pode-se adicionar um filtro capacitivo após o diodo. Isso ajudará a suavizar a onda pulsante e aproximá-la mais de uma verdadeira corrente contínua.
Conclusão
O retificador de meia onda é uma ferramenta valiosa no arsenal de um engenheiro eletrônico, especialmente quando se trata de aplicações simples e de baixo custo. Suas vantagens inerentes de simplicidade e baixo custo o tornam ideal para aplicações específicas. No entanto, para demandas mais rigorosas de eficiência e qualidade, outras soluções retificadoras podem ser mais apropriadas. O entendimento de como e quando usar o retificador de meia onda é essencial para otimizar o desempenho e a eficiência em projetos eletrônicos.
