Introdução aos Acopladores Direcionais
Os acopladores direcionais são componentes essenciais no mundo da radiofrequência (RF) e das micro-ondas. Utilizados em uma variedade de aplicações, eles são responsáveis por dividir ou combinar sinais de energia, permitindo o funcionamento adequado de diversos sistemas de comunicação. Este artigo discute o conceito básico, a operação e as aplicações dos acopladores direcionais.
O que é um Acoplador Direcional?
Um acoplador direcional é um dispositivo passivo de RF que permite a distribuição de energia de um sinal em duas direções diferentes. Ele é projetado para separar um sinal em dois caminhos: um caminho direto e um caminho acoplado. O caminho direto, geralmente, é a trajetória principal do sinal, enquanto o caminho acoplado desvia uma fração do sinal principal. A quantidade de energia que é desviada varia dependendo da especificação e do design do acoplador.
Princípios de Operação

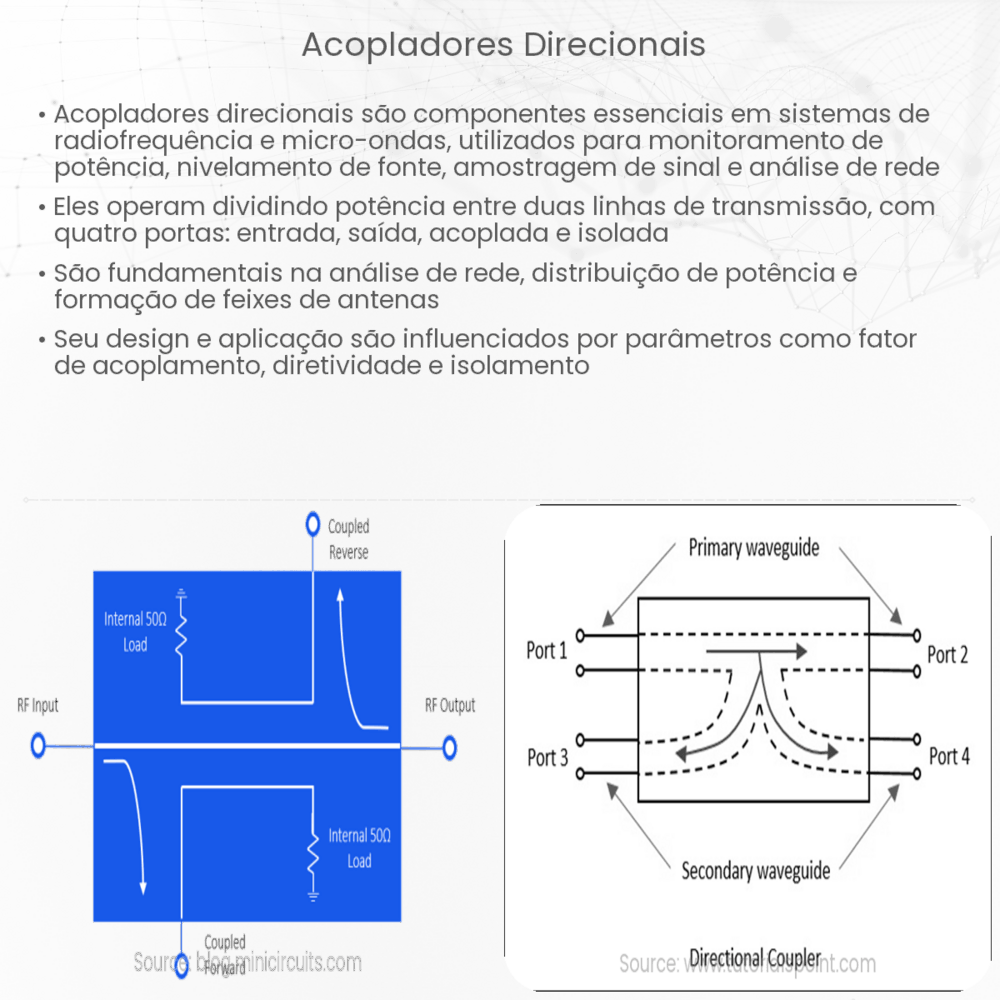

Para entender o funcionamento de um acoplador direcional, é crucial compreender a interação entre as ondas que viajam por ele. Em sua forma mais simples, um acoplador direcional possui duas linhas de transmissão paralelas. Quando um sinal passa por uma das linhas, parte de sua energia é acoplada à linha adjacente devido à interação eletromagnética entre elas. O grau de acoplamento – ou a quantidade de energia que é transferida de uma linha para a outra – é determinado pelo design do acoplador.
- Acoplamento Direto: O sinal é desviado da linha principal para a linha secundária na mesma direção.
- Acoplamento Reverso: O sinal é desviado da linha principal para a linha secundária na direção oposta.
Aplicações Comuns
Os acopladores direcionais são amplamente utilizados em sistemas de RF e micro-ondas. Algumas de suas aplicações mais comuns incluem:
- Medição de potência: Os acopladores direcionais podem ser usados para medir a potência de um sinal sem interromper a transmissão principal.
- Distribuição de sinal: Permitem que um sinal seja distribuído em várias direções, ideal para sistemas de antenas e distribuição de sinal em redes.
À medida que mergulhamos mais profundamente nos acopladores direcionais, é possível entender sua versatilidade e a vasta gama de aplicações em que são utilizados.
Tipos de Acopladores Direcionais
Existem vários tipos de acopladores direcionais, cada um com suas características e aplicações específicas. Alguns dos mais comuns incluem:
- Acopladores de Linha de Transmissão: Baseados em linhas de transmissão paralelas, esses são os tipos mais simples de acopladores. Sua eficiência está na relação entre o espaçamento e o comprimento das linhas.
- Acopladores Híbridos: Este tipo divide um sinal de entrada em duas saídas, com uma diferença de fase específica, geralmente de 90° ou 180°.
- Acopladores de Loop: Utilizam uma linha de transmissão em forma de loop que se acopla a uma linha reta, proporcionando um acoplamento variável.
Vantagens e Desvantagens
Como qualquer componente eletrônico, os acopladores direcionais apresentam vantagens e desvantagens em suas aplicações:
- Vantagens:
- Permite medições precisas sem interromper o fluxo do sinal principal.
- Flexibilidade em distribuir sinais em diferentes direções.
- Design compacto, ideal para integração em sistemas modernos de RF.
- Desvantagens:
- Os acopladores podem introduzir perdas no sinal.
- Nem todos os acopladores direcionais são adequados para todas as faixas de frequência.
- O grau de acoplamento pode não ser uniforme em toda a faixa de operação.
Conclusão
Os acopladores direcionais desempenham um papel vital em muitas aplicações de RF e micro-ondas, oferecendo a capacidade de distribuir, medir e monitorar sinais com eficiência. Embora apresentem algumas limitações, sua versatilidade e design compacto os tornam componentes indispensáveis em muitos sistemas modernos. Assim, seja na medição precisa de potência, distribuição de sinais ou em uma variedade de outras aplicações, os acopladores direcionais continuam sendo uma ferramenta essencial no campo da engenharia eletrônica.
