Entdecken Sie die Funktionsweise, Arten und Anwendungen von Richtkopplern in der Hochfrequenztechnik, einschließlich wichtiger Auswahlkriterien.
Was ist ein Richtkoppler?
Ein Richtkoppler ist ein wichtiges Bauelement in der Hochfrequenztechnik und findet seine Anwendung in verschiedenen Bereichen der Signalverarbeitung. Dieses Gerät ermöglicht die Messung von Signalparametern, ohne den Betrieb der Hauptleitung zu beeinträchtigen. Hauptanwendungen von Richtkopplern sind die Leistungsmessung, die Wellenreflexionsmessung sowie die Verteilung von Signalen auf verschiedene Pfade.

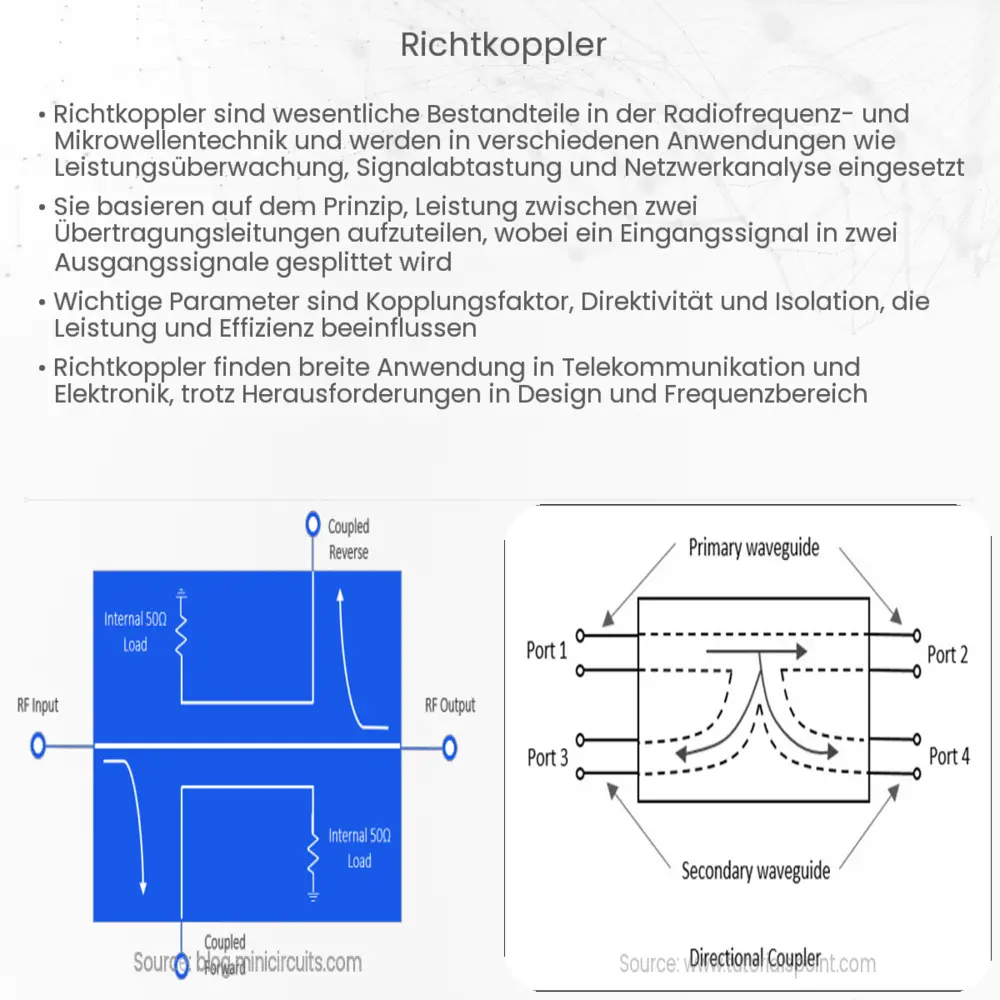

Funktionsweise eines Richtkopplers
Die Grundfunktion eines Richtkopplers beruht darauf, dass er einen Teil der Energie eines durchlaufenden Signals abzweigt. Dies geschieht typischerweise über zwei parallel verlaufende Leiterbahnen. Ein Teil des Signals in der Hauptleitung wird durch induktive und kapazitive Kopplung auf die Nebenleitung übertragen. Die Stärke der Kopplung und somit die Menge der abgezweigten Energie kann durch die räumliche Anordnung und die Eigenschaften der Leiterbahnen gesteuert werden.
Arten von Richtkopplern
Richtkoppler werden je nach Bauart und Anwendungsbereich in verschiedene Kategorien eingeteilt. Zu den gängigsten Typen zählen:
- Mikrostreifen-Richtkoppler: Sie sind kompakt und werden häufig in integrierten Schaltkreisen eingesetzt.
- Streifenleitungs-Richtkoppler: Geeignet für Anwendungen, die eine höhere Leistung erfordern.
- Wellenleiter-Richtkoppler: Sie werden für sehr hohe Frequenzen und Leistungen verwendet.
Anwendungsgebiete
Richtkoppler spielen eine zentrale Rolle in vielen Hochfrequenzsystemen. Einige typische Anwendungen umfassen:
- Leistungsmessung: Bestimmung der übertragenen Leistung in einem HF-System.
- Reflexionsmessung: Ermittlung der reflektierten Wellen, um Rückschlüsse auf die Impedanzverhältnisse in der Leitung zu ziehen.
- Signalverteilung: Verteilung eines Signals auf mehrere Pfade für parallele Signalverarbeitung oder -überwachung.
Der korrekte Einsatz und die Auswahl eines Richtkopplers hängen stark von den spezifischen Anforderungen des jeweiligen Systems ab. Wichtige Faktoren sind dabei die Frequenz, die Leistung und die gewünschte Genauigkeit der Messung.
Wichtige Parameter und Leistungsmerkmale
Bei der Auswahl eines Richtkopplers sind verschiedene technische Parameter von Bedeutung. Dazu gehören:
- Kopplungsfaktor: Definiert, welcher Anteil der Leistung abgezweigt wird, typischerweise angegeben in Dezibel (dB).
- Richtschärfe: Ein Maß für die Fähigkeit des Kopplers, zwischen vorwärts und rückwärts fließenden Wellen zu unterscheiden.
- Frequenzbereich: Der Bereich, in dem der Koppler effizient arbeitet und spezifizierte Leistungsmerkmale erfüllt.
- Leistungsverträglichkeit: Maximale Leistung, die der Koppler ohne Schädigung verarbeiten kann.
- Einfügedämpfung: Leistungsverlust im Hauptsignalweg durch den Einbau des Kopplers.
Praktische Überlegungen
Bei der Implementierung eines Richtkopplers in ein HF-System sind neben den technischen Spezifikationen auch praktische Aspekte zu berücksichtigen. Dazu zählen die physikalische Größe, die Kompatibilität mit anderen Komponenten und die Umgebungsbedingungen, unter denen das Gerät betrieben wird. Des Weiteren ist es wichtig, die Zuverlässigkeit und Langzeitstabilität des Kopplers sicherzustellen, um genaue und konsistente Messungen über einen längeren Zeitraum zu gewährleisten.
Schlussfolgerung
Zusammenfassend ist der Richtkoppler ein unverzichtbares Werkzeug in der Hochfrequenztechnik. Seine Vielseitigkeit ermöglicht den Einsatz in einer breiten Palette von Anwendungen, von einfachen Leistungsmessungen bis hin zu komplexen Signalverteilungssystemen. Die Auswahl des richtigen Typs und die Berücksichtigung aller relevanten Parameter sind entscheidend für die optimale Leistung und Zuverlässigkeit des Gesamtsystems. Mit fortschreitender Technologie entwickeln sich auch Richtkoppler weiter, um den steigenden Anforderungen in der Hochfrequenz- und Mikrowellentechnik gerecht zu werden.
