Découvrez les fonctions, types, et applications des coupleurs directionnels dans les systèmes de communication et de mesure modernes.
Introduction aux Coupleurs Directionnels
Les coupleurs directionnels sont des composants essentiels dans de nombreux systèmes de communication et de mesure. Ils permettent de diriger des signaux dans des circuits micro-ondes, tout en assurant la séparation et la mesure de l’énergie en fonction de sa direction. Cette technologie est cruciale dans des domaines tels que les télécommunications, la radio, la télévision et les systèmes radar.
Principes de Fonctionnement

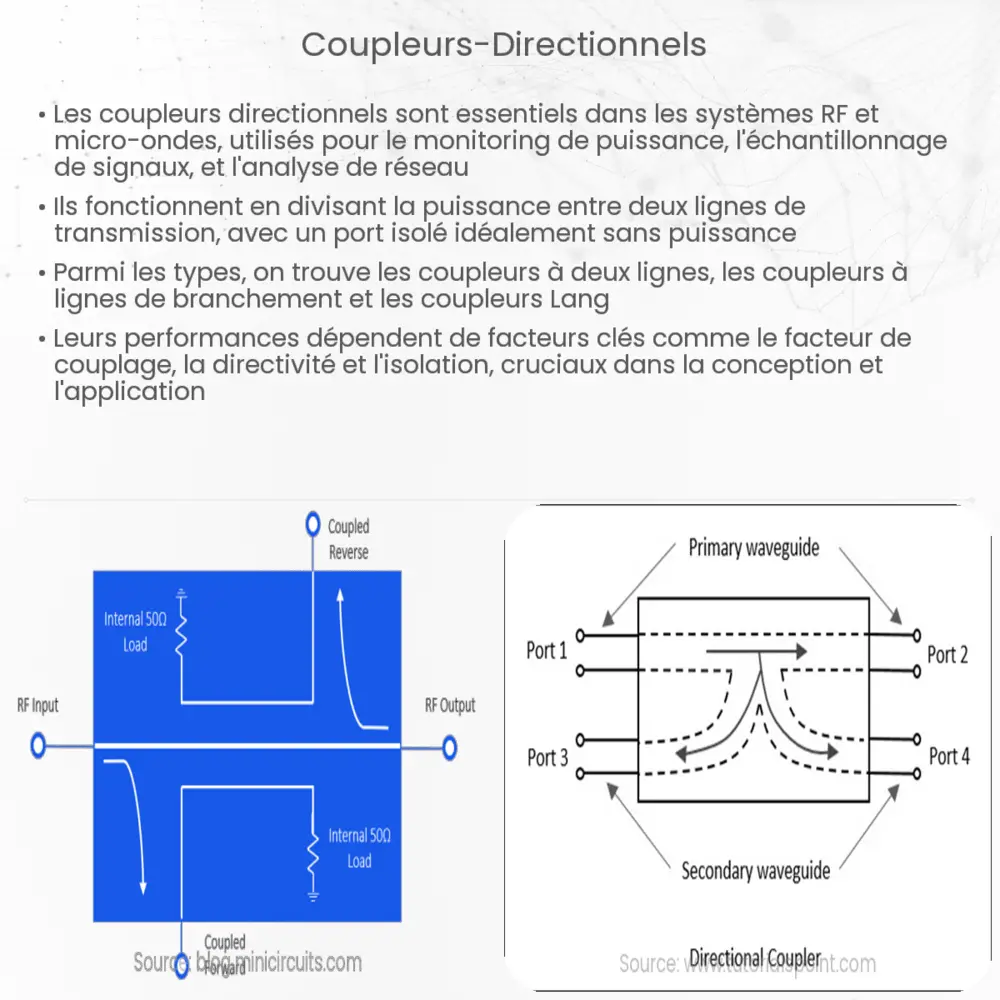

Un coupleur directionnel est conçu pour coupler une partie spécifique du signal qui se propage dans une ligne de transmission tout en isolant la direction du signal. En général, un coupleur directionnel a quatre ports : un port d’entrée, un port de sortie, un port couplé et un port isolé. L’énergie qui passe du port d’entrée au port de sortie est mesurée ou utilisée dans le circuit, tandis que l’énergie qui se déplace dans la direction opposée est dirigée vers le port isolé.
Types de Coupleurs Directionnels
Il existe plusieurs types de coupleurs directionnels, chacun adapté à des applications spécifiques :
- Coupleurs à ligne bifilaire : Utilisés pour des fréquences plus basses, ces coupleurs sont constitués de deux lignes parallèles couplées.
- Coupleurs à guide d’ondes : Adaptés aux hautes fréquences, ils utilisent des guides d’ondes pour le couplage des signaux.
- Coupleurs à microbande : Ces coupleurs sont conçus pour des applications à fréquences élevées, où l’espace et le poids sont des considérations importantes.
Applications des Coupleurs Directionnels
Les coupleurs directionnels sont utilisés dans diverses applications, notamment :
- Mesure de puissance : Ils permettent de mesurer la puissance dans les systèmes de télécommunication sans perturber le signal principal.
- Protection des équipements : Dans les systèmes radar et les stations de base de téléphonie mobile, ils protègent les équipements sensibles des signaux réfléchis ou en excès.
- Contrôle du signal : Ils sont utilisés pour contrôler la distribution du signal dans les réseaux de communication.
Ces composants, bien que discrets, jouent un rôle crucial dans le bon fonctionnement et la fiabilité des systèmes modernes de communication et de mesure. Leur conception et leur mise en œuvre nécessitent une compréhension approfondie des principes électromagnétiques et des technologies de transmission de signal.
Caractéristiques et Performance des Coupleurs Directionnels
Les caractéristiques clés des coupleurs directionnels incluent leur bande passante, l’isolation entre les ports, le couplage et la perte d’insertion. La bande passante détermine la gamme de fréquences sur laquelle le coupleur peut fonctionner efficacement. L’isolation, mesurée en décibels (dB), indique la capacité du coupleur à séparer les signaux dans des directions opposées. Le couplage réfère à la quantité d’énergie transférée du port d’entrée au port couplé, et la perte d’insertion est la perte de signal dans le trajet principal.
Choix et Utilisation des Coupleurs Directionnels
Le choix d’un coupleur directionnel approprié dépend de l’application spécifique et des paramètres du système. Les ingénieurs doivent considérer les aspects tels que la gamme de fréquences, la puissance du signal, les pertes acceptables, et l’encombrement physique du composant. Dans les systèmes complexes, l’intégration de coupleurs directionnels nécessite souvent des ajustements et des calibrations pour optimiser la performance globale du système.
Innovations et Tendances Futures
L’évolution continue des technologies de communication entraîne le développement de coupleurs directionnels plus performants et plus compacts. Les avancées récentes incluent l’intégration de matériaux nouveaux, comme les matériaux à changement de phase, et l’utilisation de techniques de fabrication avancées telles que la lithographie à faisceau d’électrons. Ces innovations permettent de créer des coupleurs directionnels avec de meilleures caractéristiques, adaptés aux systèmes de communication de nouvelle génération.
Conclusion
En résumé, les coupleurs directionnels sont des composants essentiels dans le domaine des télécommunications et des systèmes de mesure. Leur capacité à diriger, séparer et mesurer les signaux de manière précise les rend indispensables dans une multitude d’applications. Avec l’évolution constante de la technologie et la demande croissante pour des systèmes de communication plus efficaces et plus rapides, le rôle des coupleurs directionnels devient encore plus significatif. Leur développement continu, à travers l’innovation en matière de matériaux et de conception, promet d’améliorer encore les capacités et l’efficacité des systèmes de communication modernes.
