Introducción a los Acopladores Direccionales
Los acopladores direccionales son un elemento clave en el campo de la ingeniería de radiofrecuencia y las comunicaciones. Su propósito fundamental es permitir el paso de la energía de radiofrecuencia en una dirección y proporcionar un acoplamiento o «muestreo» de esa energía en otra dirección, sin interferir con la operación principal del sistema. Este acoplamiento puede ser utilizado para medir la energía, reflejar la potencia, la onda estacionaria de voltaje y otros parámetros esenciales para garantizar el correcto funcionamiento de un sistema de radiofrecuencia.
Funcionamiento y Aplicaciones de los Acopladores Direccionales

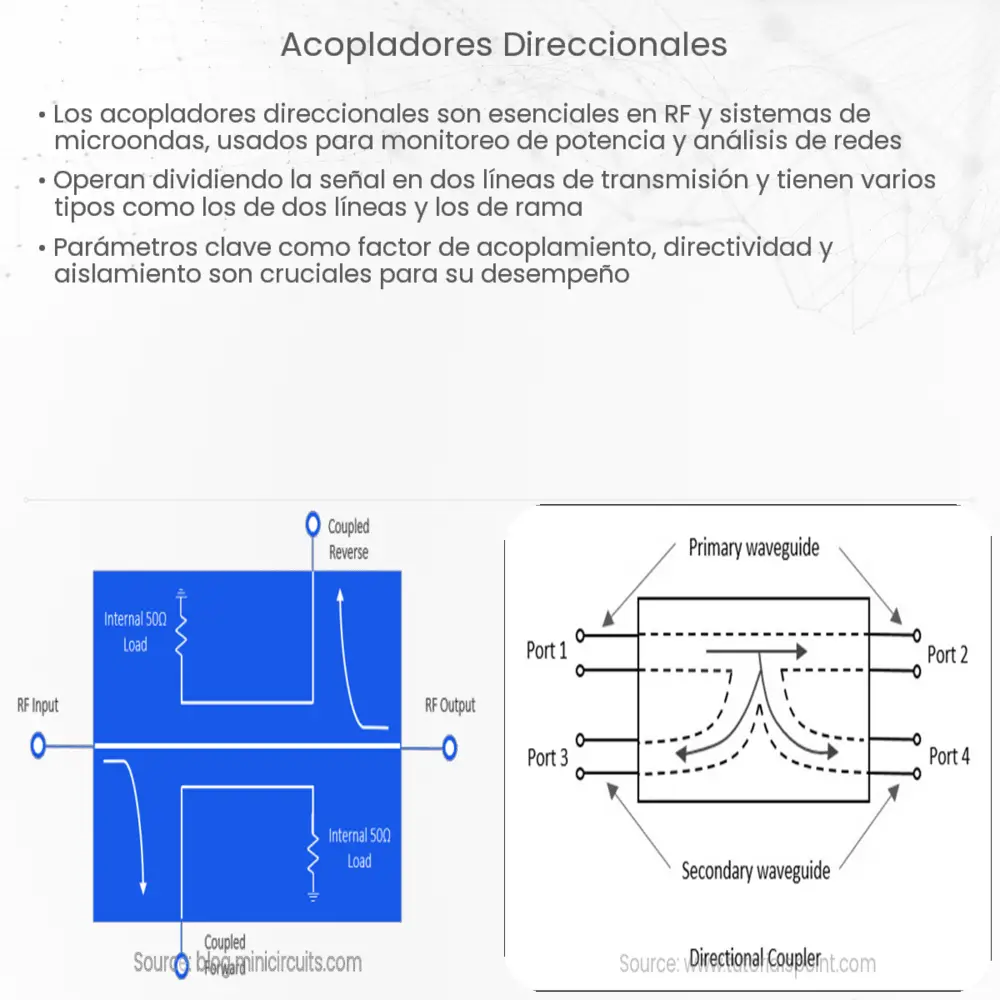

Un acoplador direccional típicamente consiste en dos líneas de transmisión dispuestas de tal manera que la energía que se propaga a lo largo de una línea se acopla a la otra. Esta característica única de los acopladores direccionales los hace esenciales en una variedad de aplicaciones. Algunos de los usos más comunes incluyen la medición de la potencia de la señal, la separación de las señales transmitidas y recibidas en sistemas de antenas, y el aislamiento de diferentes partes de un sistema de radio.
- Medición de Potencia: La energía acoplada en un acoplador direccional puede ser usada para medir la potencia de una señal sin interrumpir su flujo.
- Separación de Señales: En sistemas de antenas, los acopladores direccionales permiten la separación de las señales transmitidas y recibidas, lo cual es esencial para el correcto funcionamiento de muchas redes de comunicación modernas.
- Aislamiento de Componentes: Los acopladores direccionales también pueden ser utilizados para aislar diferentes partes de un sistema de RF, lo que puede ayudar a proteger componentes sensibles de las fluctuaciones de potencia.
En términos de diseño, los acopladores direccionales vienen en una variedad de formas y tamaños, dependiendo de la aplicación. Algunos son tan pequeños como un chip de circuito integrado, mientras que otros pueden ser mucho más grandes. Los acopladores direccionales también pueden ser diseñados para trabajar en un amplio rango de frecuencias, desde radiofrecuencias (RF) hasta frecuencias de microondas y más allá.
Tipo de Acopladores Direccionales
Hay varios tipos de acopladores direccionales disponibles en el mercado, cada uno con sus propias características y aplicaciones únicas. Algunos de los más comunes incluyen acopladores direccionales de cuatro puertos, de tres puertos (conocidos como acopladores T o tees mágicas) y acopladores direccionales bidireccionales. Exploraremos estos en la próxima sección.
Tipos de Acopladores Direccionales
- Acopladores Direccionales de Cuatro Puertos: También conocidos como acopladores híbridos, estos dispositivos son los más comunes. Permiten que la energía se propague de un puerto de entrada a un puerto de salida, con un acoplamiento a un tercer puerto y una aislación en un cuarto puerto.
- Acopladores Direccionales de Tres Puertos: Estos son conocidos como acopladores T o tees mágicas. En ellos, la energía que entra por un puerto se divide equitativamente entre los otros dos.
- Acopladores Direccionales Bidireccionales: Son una variante del acoplador direccional de cuatro puertos. Sin embargo, en lugar de aislarse en un cuarto puerto, la energía se acopla de nuevo en el puerto de entrada.
Conclusión
En resumen, los acopladores direccionales son una parte esencial de cualquier sistema de radiofrecuencia y comunicación. Permiten la medición precisa de la potencia de la señal, la separación eficiente de las señales transmitidas y recibidas, y el aislamiento efectivo de los componentes del sistema. Con una variedad de tipos disponibles, desde acopladores de tres puertos hasta acopladores bidireccionales, los ingenieros pueden seleccionar el acoplador direccional más adecuado para sus necesidades específicas.
Además, el diseño y la selección cuidadosa del acoplador direccional adecuado pueden mejorar significativamente el rendimiento y la eficiencia de un sistema de RF. A medida que continuamos avanzando en la era de la información y las comunicaciones, el papel de los acopladores direccionales se vuelve cada vez más relevante, respaldando sistemas cada vez más complejos y potentes. Por lo tanto, es esencial tener una sólida comprensión de cómo funcionan estos dispositivos y cómo se pueden utilizar de la manera más efectiva posible.
