제타 컨버터의 개념, 작동 원리와 모드, 수학적 모델, 다양한 응용 분야에 대한 자세한 설명과 그 중요성 조명.
제타 컨버터의 기본 원리
제타 컨버터는 전기공학에서 사용되는 DC-DC 변환기의 일종으로, 높은 전압 또는 낮은 전압에서 입력 전압을 조절하여 필요한 출력 전압을 생성합니다. 제타 컨버터는 벅-부스트 컨버터의 변형으로 이해할 수 있으며, 효율적인 전력 변환을 위해 많이 사용되는 래치(Latch) 컨버터의 종류 중 하나입니다.
제타 컨버터의 작동 방식

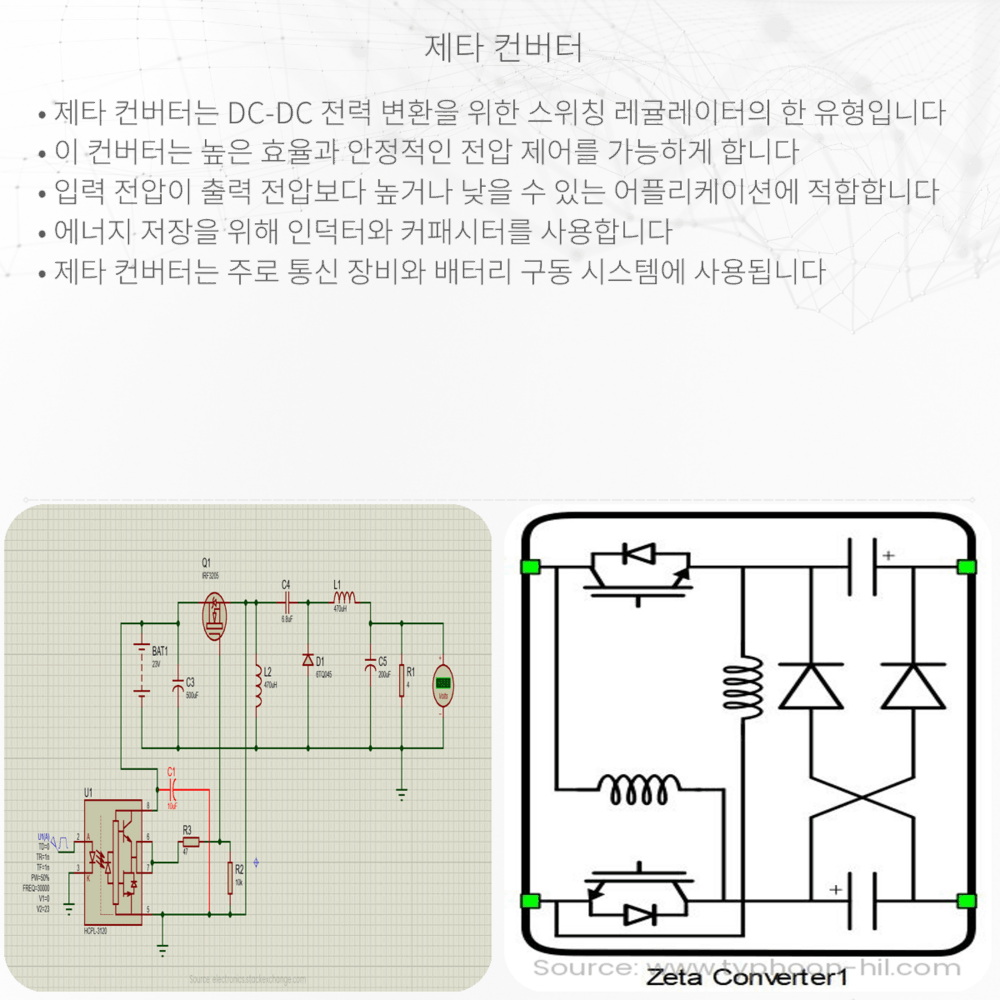

제타 컨버터는 주요 구성요소로 인덕터, 캐패시터, 스위치(트랜지스터), 그리고 다이오드를 사용합니다. 이 컨버터는 두 가지 주요 동작 모드를 가지고 있는데, 첫 번째는 스위치가 닫혀있는 페이즈(충전 페이즈)이고, 두 번째는 스위치가 열려있는 페이즈(방전 페이즈)입니다. 각각의 페이즈에서 전류와 전압의 변화가 인덕터와 캐패시터를 통해 입력과 출력 간의 에너지 전달을 조절합니다.
- 충전 페이즈(스위치 닫힘): 트랜지스터가 닫혀 있을 때, 입력 전원으로부터의 전류가 인덕터를 통해 흐르기 시작하면서 에너지를 저장합니다. 동시에, 출력 측의 캐패시터는 이전 사이클에서 축적된 에너지를 부하로 전달합니다.
- 방전 페이즈(스위치 열림): 스위치가 열리면 인덕터에 저장된 에너지가 출력 측 캐패시터와 부하로 방출되면서, 동시에 입력 전원과 다이오드를 통해 캐패시터에 전원을 공급합니다.
제타 컨버터의 수학적 모델
제타 컨버터의 작동 원리를 보다 정밀하게 이해하기 위해서는 몇 가지 기본적인 전기 전자 공학의 수학적 관계를 적용해야 합니다. 가장 핵심적인 것은 옴의 법칙(V=IR)과 인덕터와 캐패시터를 통한 전압(V)과 전류(I)의 관계식입니다.
출력 전압과 입력 전압 사이의 관계는 주기적으로 스위칭하는 스위치의 듀티 사이클(D)에 의존하고, 이는 다음과 같은 방정식으로 나타낼 수 있습니다:
\[ V_{out} = D / (1 – D) * V_{in} \]
여기서 \(V_{out}\)은 출력 전압, \(V_{in}\)은 입력 전압, 그리고 \(D\)는 스위치의 듀티 사이클을 나타냅니다. 듀티 사이클은 스위치가 닫혀있는 시간의 비율을 의미합니다.
제타 컨버터의 응용
제타 컨버터는 안정적인 전압 공급이 중요한 다양한 전자 장비에 사용됩니다. 특히, 배터리로 작동하는 휴대용 장비, 전력 조절이 중요한 통신 시스템, 그리고 고성능 컴퓨터 시스템에서 널리 사용됩니다. 이외에도 자동차 전자 제품, 항공 우주 산업, 그리고 다양한 산업 자동화 설비 등에서 핵심적인 역할을 합니다.
결론
제타 컨버터는 고급 전력 변환 기술을 대표하는 중요한 전자 부품입니다. 이 컨버터는 다양한 전압 요구 사항을 충족하면서도 높은 효율성과 안정성을 제공합니다. 전기와 전자 분야뿐만 아니라 광범위한 공학 분야에서도 그 중요성이 강조되고 있습니다.
