LLC 공진 컨버터란?
전자 기기가 올바르게 작동하려면 전력 변환 과정이 필요합니다. LLC 공진 컨버터는 이러한 전환 작업을 효과적으로 수행하는 변환기 중 하나로, 최근 스위칭 전원 공급장치(SMPS)에 널리 사용되고 있습니다. 이 기사에서는 LLC 공진 컨버터의 기본 원리와 장점에 대해 살펴보겠습니다.
LLC 공진 컨버터의 원리

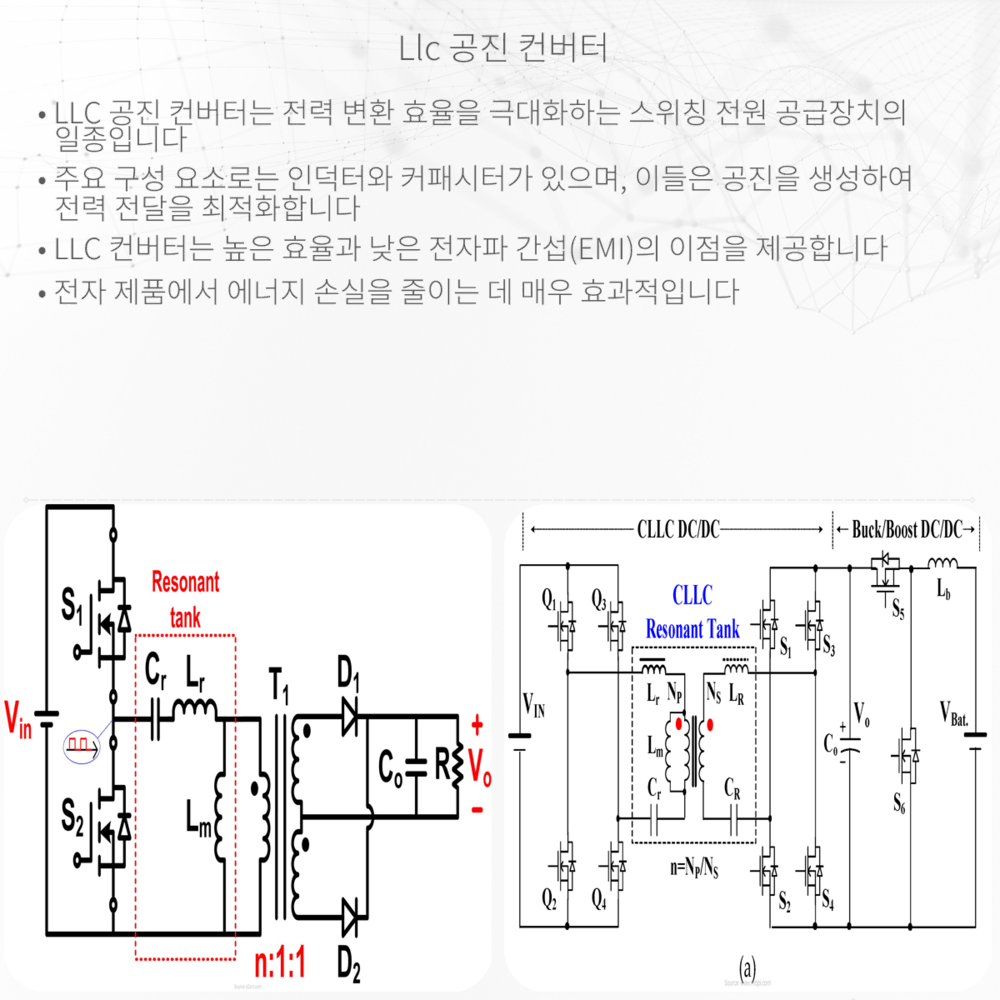

LLC 공진 컨버터는 인덕턴스(L), 커패시턴스(C), 그리고 변압기로 구성된 전력 변환 회로입니다. ‘LLC’라는 이름은 이 회로에 직렬인덕터(L), 변압기의 누설인덕턴스(L), 그리고 커패시터(C)가 포함되어 있기 때문에 붙여졌습니다. 이 컨버터는 공진을 이용하여 전력을 전달하며, 특정 주파수에서 회로 소자들의 반응이 최적화됩니다.
LLC 공진 컨버터는 다음과 같이 작동합니다:
- 스위치가 켜지면 회로에 전류가 흐르기 시작하며, 인덕턴스와 커패시터에 에너지가 저장됩니다.
- 스위치가 꺼지면 저장된 에너지가 변압기를 통해 부하로 전달됩니다.
- 이 과정에서 공진이 발생하여 전류와 전압이 특정 주파수에서 최대 효율로 부하에 전달됩니다.
계산된 공진 주파수는 다음 공식을 통해 찾을 수 있습니다:
\[ f_{res} = \frac{1}{2\pi\sqrt{L_{r}C_{r}}} \]
여기서 \( L_{r} \)는 공진 인덕턴스이고 \( C_{r} \)는 공진 커패시턴스입니다.
LLC 공진 컨버터의 장점
LLC 공진 컨버터는 여러 가지 이점을 가지고 있습니다:
- 높은 효율: 공진을 통해 스위칭 손실을 줄임으로써 전력 변환 효율이 높아집니다.
- 낮은 전자기 간섭(EMI): 스위칭이 제로 전압 스위칭(ZVS) 또는 제로 전류 스위칭(ZCS)에 가까워짐으로써 전자기 간섭을 낮출 수 있습니다.
- 다양한 부하 조건에서도 안정적: 변동하는 부하 조건에서도 비교적 일정한 출력 전압을 유지할 수 있습니다.
- 긴 사용 수명: 컴포넌트에 더 적은 스트레스가 가해져 전체 시스템의 수명이 연장됩니다.
LLC 공진 컨버터는 이러한 장점들을 살려 복잡한 전자기기부터 가정용 가전 제품까지 널리 적용되고 있습니다. 예를 들어, 고효율과 안정적인 전력 공급이 필요한 텔레비전, 컴퓨터 전원 공급장치, LED 조명 시스템 등에 사용됩니다.
결론
LLC 공진 컨버터는 현대 전자기기의 요구 사항을 충족시키기 위해 개발된 효율적인 전력 변환 방식입니다. 이 컨버터는 높은 효율, 낮은 EMI, 안정적인 성능으로 다양한 분야에서 인기를 얻고 있습니다. 전자공학과 전기공학의 교차점에서 LLC 공진 컨버터는 기술 진보의 한 예로, 우리 일상 생활의 다양한 기기들이 더욱 효율적으로 작동할 수 있도록 돕고 있습니다.
