LLC共振コンバータとは
LLC共振コンバータは、高効率で安定性の高い電力変換を目的に設計されたスイッチング電源の一種です。電気と磁気の現象を応用したこの技術は、家電製品や産業機器など幅広い分野で使われています。この記事では、LLC共振コンバータの基本原理と利点について簡潔に説明します。

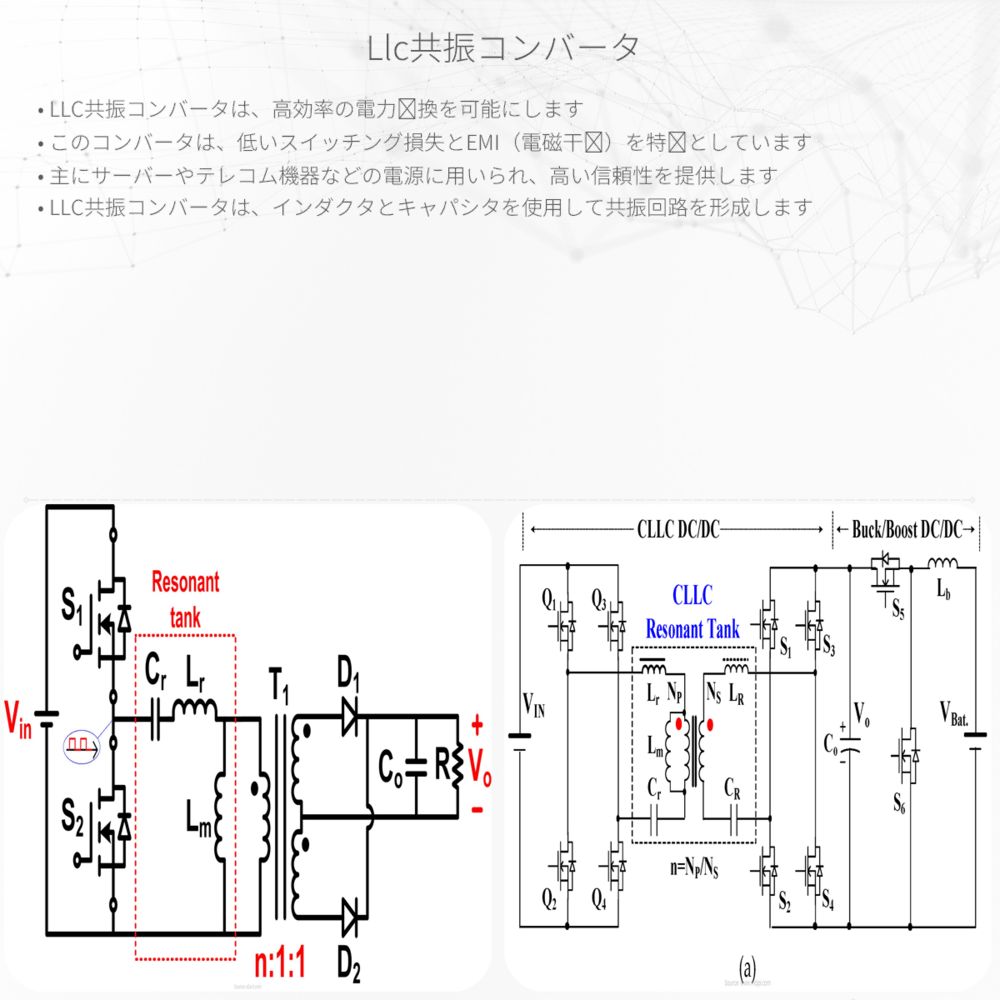

LLC共振コンバータの基本構成
LLC共振コンバータは、主に抵抗(R)、インダクタンス(L)、およびキャパシタンス(C)の3つの基本的な電子部品から構成されています。その名前は特に、2つのインダクタ(L)と1つのキャパシタ(C)が共振を起こすことに由来しています。これにより、電力を変換する際の効率が向上します。
LLC共振コンバータの原理
LLC共振コンバータは共振回路を利用して、AC(交流)を高周波ACに変換し、その後、必要な電圧に整流・平滑化してDC(直流)を出力する装置です。共振回路は、インダクタンスとキャパシタンスが特定の周波数で共鳴することで、電流が流れやすくなる現象を利用します。共鳴することで、スイッチング損失を大幅に減らすことができ、効率のよい電力変換が可能になります。
LLC共振コンバータの利点
- 高効率：共振回路を使用することで電力損失が少なく、全体の効率が非常に高くなります。
- 低発熱：効率が高いため、発熱が少なくなり、冷却にかかるコストや労力を削減できます。
- 広い動作範囲：負荷の変動に対しても安定した出力を保つことができ、広い範囲の負荷条件下で効率的に動作します。
- 低ノイズ：スイッチング周波数を共振周波数近くに設定することで、電磁干渉（EMI）が低減され、ノイズの少ない電源となります。
LLC共振コンバータの応用
LLC共振コンバータはその高い効率性と安定性のため、テレビやパソコンの電源ユニットから、データセンターのサーバー機器、さらには電気自動車の充電器まで、多岐にわたる電子機器に応用されています。これらの設備の省エネルギー化と性能向上に貢献しています。
まとめ
LLC共振コンバータは、今日の電力電子技術分野におけるキーコンポーネントの一つです。その操作原理は、電気と磁気の法則に深く根ざしているものであり、効率的なエネルギー使用を可能にします。これにより、省エネルギー、高性能、そして低環境影響の電子機器の開発が進められています。
