同期整流器は電力変換効率を向上させる技術で、スイッチング電源や充電システムで採用され、MOSFETを使用して電圧降下を最小化します。

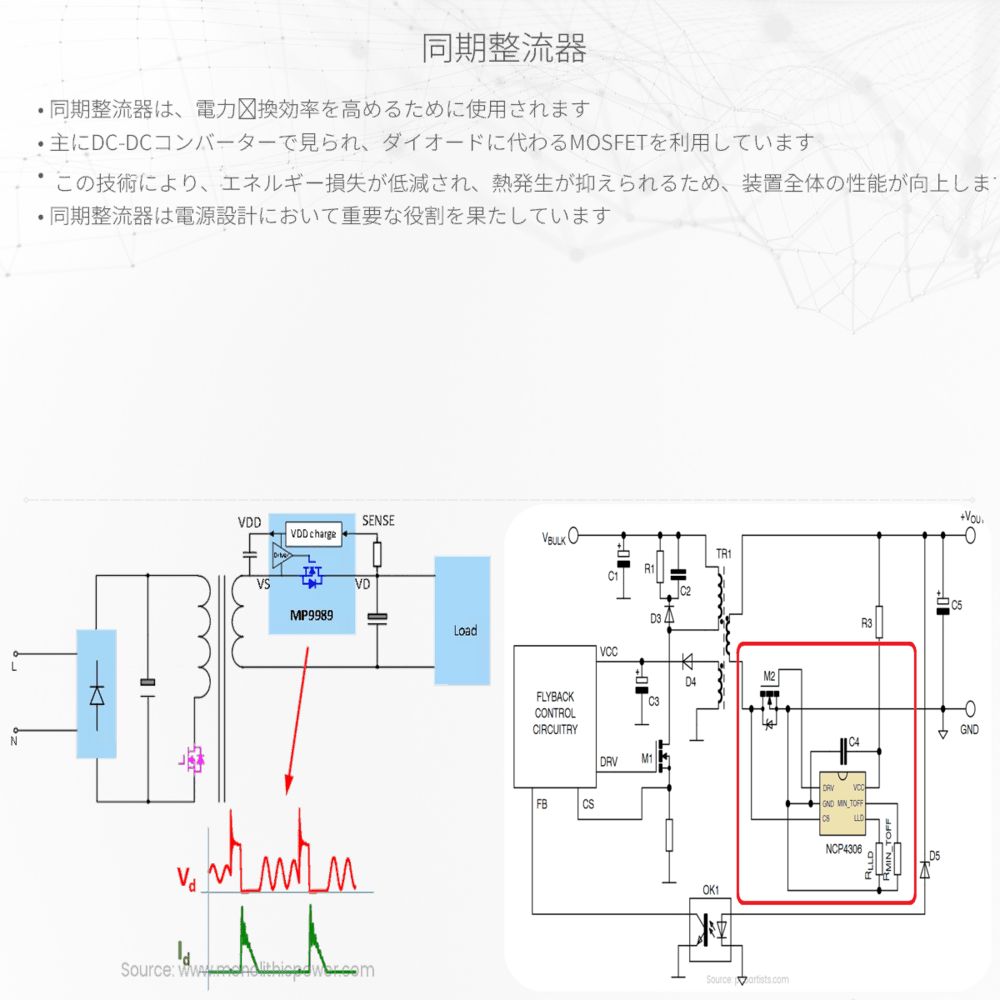

同期整流器とは
同期整流器（Synchronous Rectifier, SR）は電源技術の一分野で、高い効率で直流（DC）を直流に変換するために使われます。この技術は主にスイッチング電源やAC-DCアダプタ、さらには電気自動車の充電システムで利用されています。
整流器の基本
整流器とは、交流（AC）を直流（DC）に変換する装置のことを指します。もっとも基本的な整流器はダイオードを使用しており、電流が一方向にしか流れないことを利用してACをDCに変換します。しかし、通常のダイオード整流器には欠点があります。それは、ダイオードを通過する際に発生する電圧降下による効率の低下です。
同期整流器のメリット
同期整流器は、効率を大幅に改善します。従来のダイオードに代わり、電力MOSFETやIGBTなどのアクティブ素子を使用することで、電圧降下を最小限に抑えることが可能です。これにより、発熱が少なくなり、電源のコンパクト化や省エネルギーが実現します。
同期整流器の仕組み
同期整流器では、電力MOSFETのゲートを正確に制御することで、交流が正の半周期と負の半周期の両方で流れるタイミングに合わせてオン・オフを切り替えます。これにより、電流を整流することができます。ゲートの制御は、通常は専用のドライバーICによって行われます。
- 正の半周期では、NチャンネルMOSFETがオンになり、電流を通過させます。
- 負の半周期では、逆にPチャンネルMOSFETがオンになります（あるいは、NチャンネルMOSFETを逆方向に流れる電流に対応させる）。
この方式の一番のポイントは、最小限の電圧降下を実現すること。ダイオード整流器に比べてMOSFETは非常に低いオン抵抗を持ち、そのため電圧降下が大幅に削減されるのです。
同期整流器の応用
同期整流技術は、特に低出力の電圧レギュレータや電池駆動の携帯機器での効率向上に寄与しています。また、電気自動車の充電器やサーバーの電源など、大電流を扱う応用分野でもその高効率が求められます。
一方で、同期整流器は従来の整流器に比べて回路が複雑になるため、コントローラーの精度がより重要となります。また、MOSFETのゲート駆動回路や制御回路は、適切な同期とタイミングで機能するように設計されていなければなりません。
まとめ
同期整流器は現代の電力変換技術において重要な役割を担っています。その高効率と省エネルギーによる利点は、私たちの日常生活から産業界に至るまで多岐にわたる電子機器で利用されています。理解しておくことで、エネルギー消費の削減や環境への影響を考えるうえで有益な知識となるでしょう。
