ゼータコンバータは昇圧・降圧が可能なDC-DCコンバータで、LEDドライバーやポータブルデバイスに利用されています。
ゼータコンバータとは
ゼータコンバータは、電力変換を行うDC-DCコンバータの一種で、入力電圧を昇圧または降圧可能な電源回路です。シンプルで効率的な特性を持つことから、バッテリー駆動機器や発光ダイオード(LED)ドライバー、ポータブルデバイスなどさまざまな電子機器に使用されています。
ゼータコンバータの基本原理

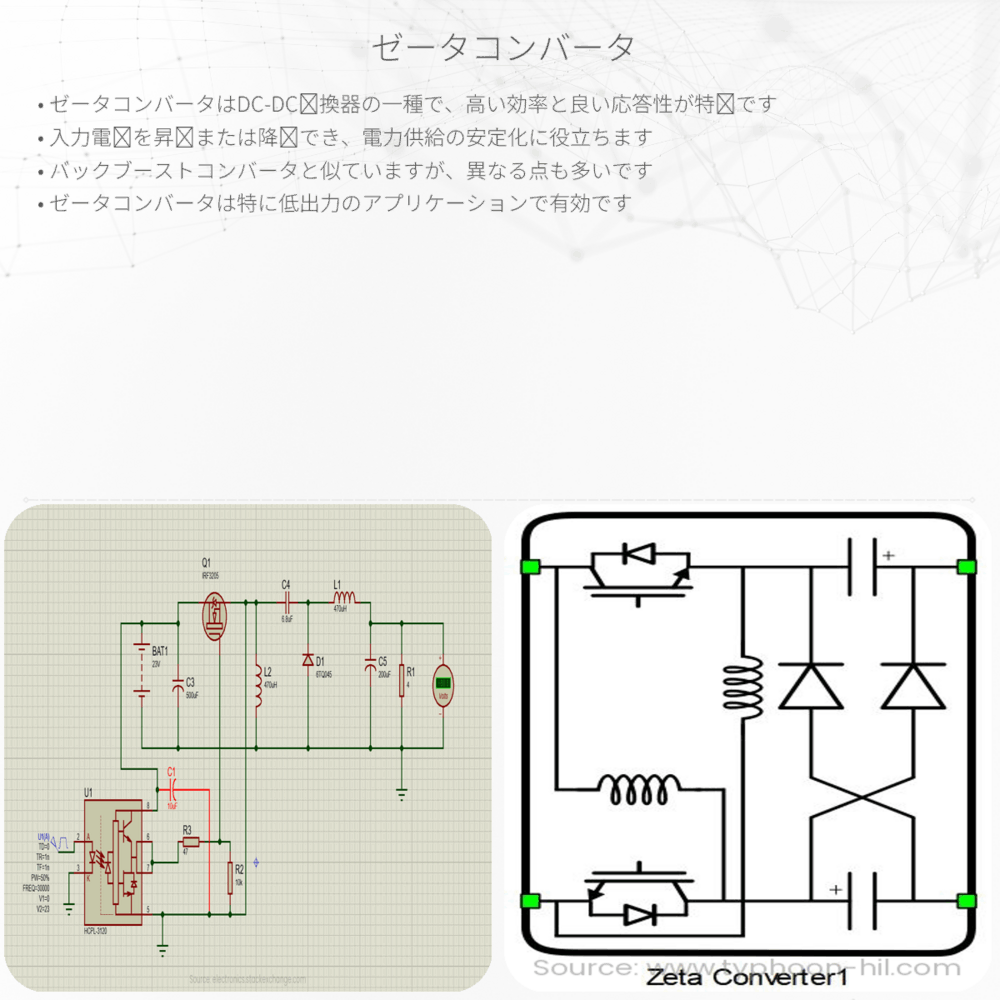

ゼータコンバータは、エネルギーを間欠的に蓄えて放出することにより、出力電圧を調整します。主な構成要素としては、インダクタ(L)、二つのキャパシタ(C1, C2)、ダイオード(D)、スイッチ(S)（一般的にはトランジスタ）があります。このコンバータは、連続伝導モード(CCM)と不連続伝導モード(DCM)の二つのモードで運用されることが一般的です。
ゼータコンバータの動作モード
- 連続伝導モード (CCM)：スイッチがオフになってもインダクタの電流が途切れない運用モードです。エネルギー転送が安定しており、効率がより高いですが、コンポーネントにかかるストレスも大きくなります。
- 不連続伝導モード (DCM)：スイッチがオフの時にインダクタの電流がゼロになる運用モードです。コンポーネントへのストレスを軽減できますが、エネルギー転送が不安定になる可能性があります。
ゼータコンバータの回路動作
ゼータコンバータの動作は、典型的には充電フェーズと放電フェーズの二つの周期に分けられます。
- 充電フェーズ：スイッチ(S)を閉じると、インダクタ(L)を通して電流が流れ始め、エネルギーがインダクタに蓄えられます。
- 放電フェーズ：スイッチ(S)を開くと、インダクタ(L)に蓄えられたエネルギーがキャパシタ(C1)を介してダイオード(D)を逆方向にバイアスし、出力電圧を作り出すためにキャパシタ(C2)へと放電します。
ゼータコンバータの利点と応用
ゼータコンバータは高い柔軟性と効率の良さから、多くの電子機器における電力供給ソリューションとして採用されています。その利点には、シンプルでコンパクトな回路設計、高い効率、および出力電圧の良好なレギュレーションが含まれます。
応用としては、可搬式の電子製品、医療機器、自動車の電子システム、航空宇宙産業における電力管理システム、そして再生可能エネルギー源からの電力変換など、幅広い分野で見られます。
まとめ
ゼータコンバータは現代電子機器にとって不可欠なコンポーネントの一つです。その理解は、電子機器の動作原理や電力管理の基礎を知るために役立ちます。この記事を通じて、ゼータコンバータの基礎的な理解を深め、その知識を生かしてより複雑な電力変換システムへの理解につなげることができることを願っています。
