쿡 컨버터는 DC-DC 전력 변환기로, 입력 전압을 원하는 출력 레벨로 변환하는 데 사용되는 에너지 저장 요소를 특징으로 합니다.
쿡 컨버터의 기본 이해
전기와 자기학은 현대 공학에서 중요한 역할을 담당합니다. 이 중 쿡(Cuk) 컨버터는 전력 전자 분야에서 널리 사용되는 DC-DC 변환기의 한 종류로, 효율적인 전원 공급 장치를 설계할 때 자주 사용됩니다. 쿡 컨버터는 에너지 저장 요소인 코일과 커패시터를 사용하여 입력 전압을 바람직한 레벨의 출력 전압으로 변환합니다.
쿡 컨버터의 작동 원리
쿡 컨버터는 크게 두 가지 모드, 즉 연속 전류 모드(CCM: Continuous Current Mode)와 불연속 전류 모드(DCM: Discontinuous Current Mode)로 작동합니다. CCM에서는 인덕터에 흐르는 전류가 항상 양수의 값을 유지하면서 작동되고, DCM에서는 인덕터 전류가 일시적으로 0이 될 수 있습니다. 각각의 모드는 특정 응용 분야에 따라 더 적합할 수 있습니다.

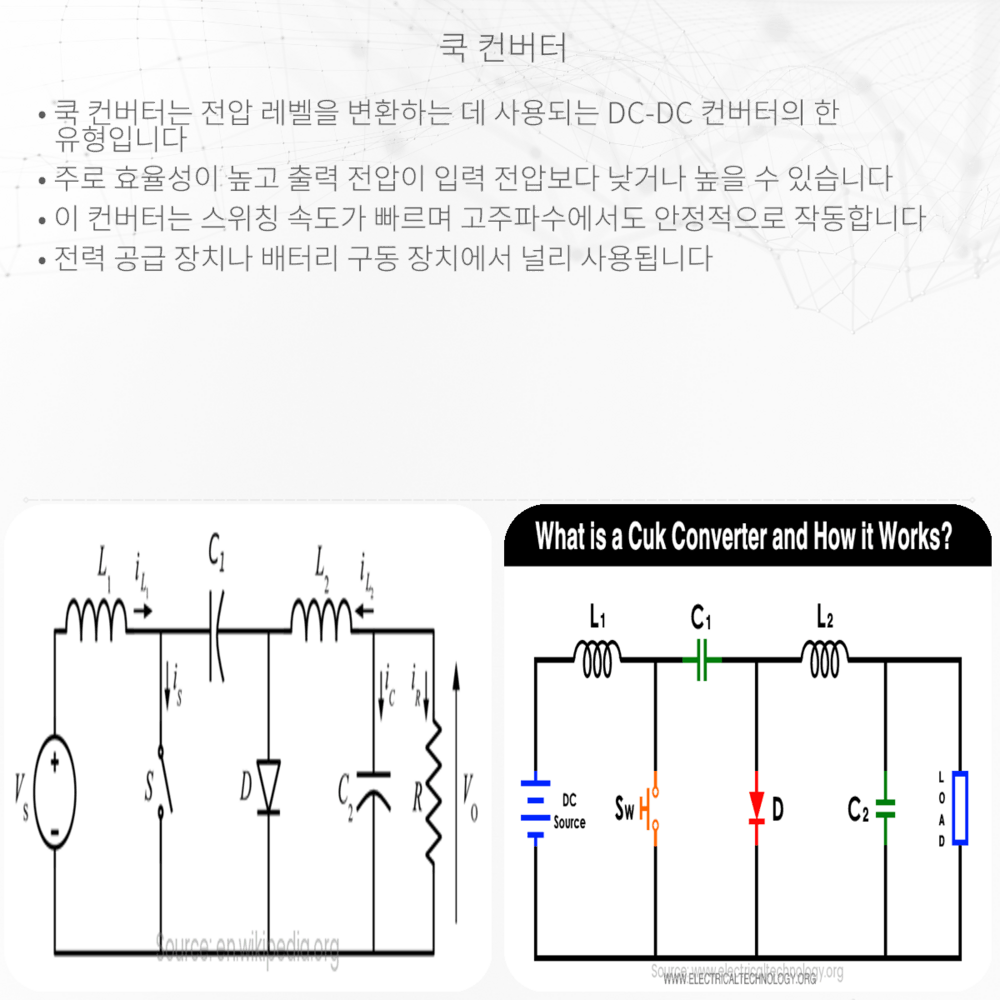

쿡 컨버터의 기본 구성
쿡 컨버터의 핵심 구성 요소에는 스위치, 인덕터, 커패시터, 다이오드가 포함됩니다. 이 구성 요소들이 결합되어 고유의 전력 변환 특성을 발휘합니다. 스위치는 주기적으로 ON/OFF되어 전력의 흐름을 제어하며, 인덕터와 커패시터는 에너지를 저장하고 필터링하는 데 사용됩니다. 다이오드는 전류가 한 방향으로만 흐르도록 합니다.
- 스위치(S): 전류의 흐름을 제어합니다.
- 인덕터(L1, L2): 에너지를 저장합니다.
- 커패시터(C1, C2): 전압을 안정화하고 리플을 감소시킵니다.
- 다이오드(D): 전류의 역류를 방지합니다.
쿡 컨버터의 에너지 전달 방식
쿡 컨버터에서는 스위치의 동작에 따라서 에너지가 인덕터와 커패시터에 저장되었다가 방출되는 과정을 반복합니다. 스위치가 켜져 있을 때와 꺼져 있을 때의 두 가지 상태에서 전류와 전압의 변화를 이해하는 것은 쿡 컨버터의 이해에 중요합니다.
쿡 컨버터의 수학적 모델
쿡 컨버터를 이해하기 위해서는 기본 전자기학 및 회로 이론에 대한 이해가 필요합니다. 예를 들어, 인덕터의 전압 V는 다음과 같은 관계를 가집니다: V = L * dI/dt, 여기서 L은 인덕터의 인덕턴스고, I는 전류입니다. 커패시터에서의 전압과 전류 관계도 비슷한 방식으로 설명됩니다: I = C * dV/dt, C는 커패시터의 정전 용량입니다.
쿡 컨버터의 응용 분야
쿡 컨버터는 그 높은 효율과 뛰어난 출력 전압 조절 능력 때문에 다양한 곳에서 활용됩니다. 휴대폰 충전기, 노트북 전원 공급 장치, 전기차의 배터리 관리 시스템 등이 대표적인 예입니다. 특히 에너지가 제한된 휴대용 전자 장치에서 그 중요성이 커지고 있습니다.
본문에서 설명한 쿡 컨버터의 기초적인 원리를 이해하는 것이 전력 전자 분야로의 진입점이 될 수 있으며, 전기와 자기학이 실제 세계에서 어떻게 응용되는지에 대한 흥미로운 예를 제공합니다.
이상으로 쿡 컨버터에 대한 기본 개념을 소개해 보았습니다만, 실제로 설계하고 응용하는 과정에서는 더 다양하고 복잡한 요소들이 작용합니다. 따라서 이 분야의 전문 지식을 갖추기 위해서는 더 깊은 공부와 실습이 필요합니다.
