제너 다이오드 전압 조절기의 기본 원리
전기와 자기, 이 두 가지 현상은 현대 생활에서 없어서는 안 될 중요한 역할을 하고 있습니다. 특히 전기를 사용하는 데 있어서 안정적인 전압을 유지하는 것은 각종 전자 기기가 제대로 작동하기 위해 필수적입니다. 이때 핵심적인 역할을 하는 부품 중 하나가 바로 ‘제너 다이오드(Zener diode)’입니다. 제너 다이오드는 전압을 조절하여 회로에 안정적인 전압을 공급하는 데 사용됩니다.
제너 다이오드란?
제너 다이오드는 반도체 다이오드의 일종으로, 역방향으로 특정한 전압(‘제너 전압’)에 도달했을 때 전류가 흐르도록 설계된 소자입니다. 다시 말해, 제너 전압 이하에서는 전류가 거의 흐르지 않다가 제너 전압에 이르면 역방향으로 전류가 흐를 수 있도록 역방향 전압을 차단하는 기능을 가지고 있습니다. 이 특성을 이용하여 전압을 안정시키는 데에 사용됩니다.
제너 다이오드의 전압 조절 작동 원리

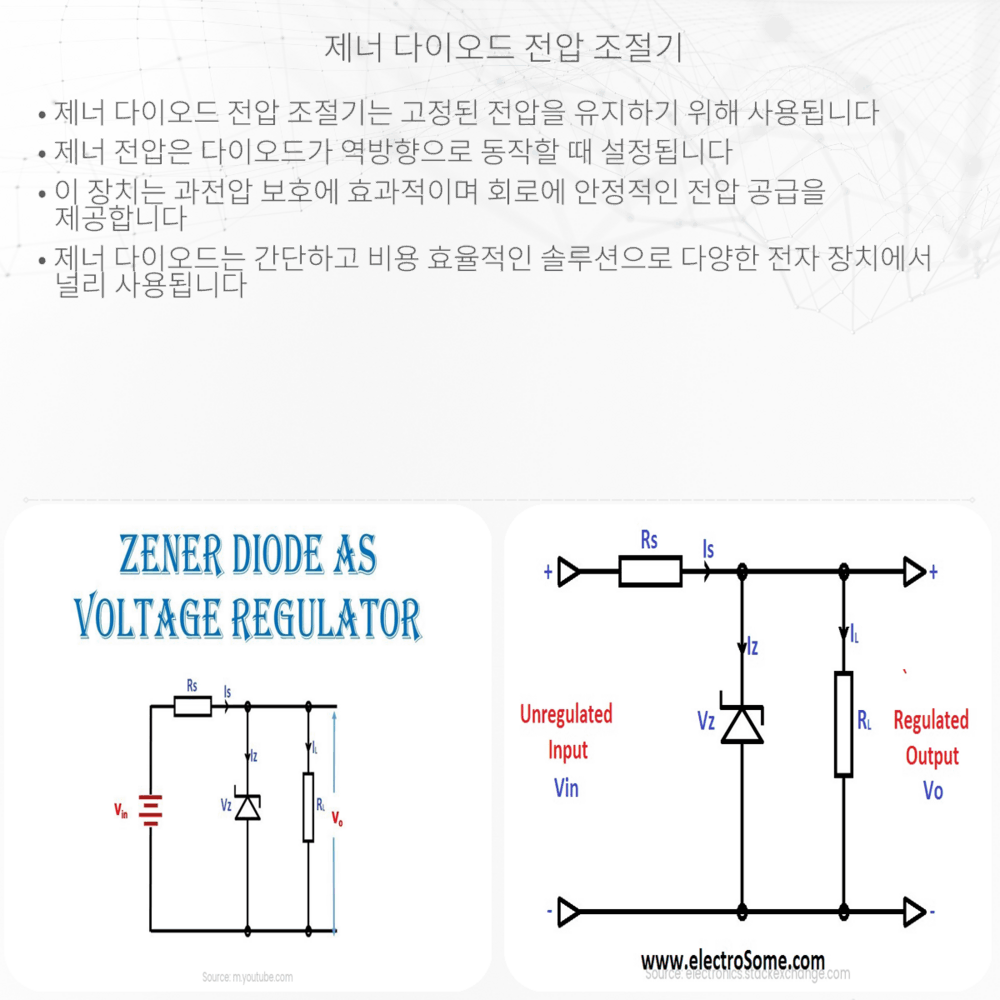

제너 다이오드를 이용한 전압 조절기는 입력 전압의 변동에 관계없이 일정한 출력 전압을 유지하는 작동 원리를 가지고 있습니다. 예를 들어, 5V의 제너 다이오드를 회로에 포함시킨다면 출력 전압은 허용 오차 범위 내에서 5V를 유지하게 됩니다.
- 제너 다이오드를 역방향으로 연결하고 입력 전압을 가합니다.
- 입력 전압이 제너 전압보다 낮으면 다이오드는 ‘차단 상태’입니다. 즉, 다이오드가 전류를 통과시키지 않습니다.
- 입력 전압이 제너 전압에 도달하면 다이오드는 ‘브레이크다운 상태’에 들어갑니다. 여기서 전류는 다이오드를 통해 흐르게 되고, 출력 전압은 제너 전압에 거의 일치하게 됩니다.
- 입력 전압이 제너 전압을 초과하게 되면 결과적으로 제너 다이오드는 제한된 전압(제너 전압) 이상으로 증가하지 않는 전압을 출력하게 됩니다.
이러한 특성은 다음 수식으로 표현할 수 있습니다:
Vout ≈ Vzener, 여기서 Vout은 출력 전압이고, Vzener은 제너 전압입니다.
제너 다이오드 전압 조절기의 장점과 응용
제너 다이오드 전압 조절기는 여러 가지 장점을 가지고 있습니다. 우선, 구성이 단순하고 가격이 저렴하다는 점이 있습니다. 또한, 소모 전력이 적으며, 보통 단일 제너 다이오드로도 효과적인 전압 조절이 가능합니다.
- 소비자 전자 제품
- 전력 공급 장치
- 전자 계측기
- 신호 처리 회로
제너 다이오드는 이런 다양한 응용 분야를 갖지만 제너 다이오드 전압 조절기는 고전력 또는 고전압 애플리케이션에서는 효율적이지 않을 수 있습니다. 이런 경우에는 다른 유형의 전압 조절기 방식이 사용될 수 있습니다.
결론
제너 다이오드 전압 조절기는 분명히 저렴하고 효과적인 전압 조절 방식입니다. 이 기초적인 반도체 소자는 안정되고 신뢰할 수 있는 전압 공급이 필수적인 다양한 전자 회로에서 중요한 역할을 합니다. 이처럼 제너 다이오드의 원리를 이해하는 것은 전자공학을 배우는 데 있어 기본적이면서도 필수적인 단계입니다.
