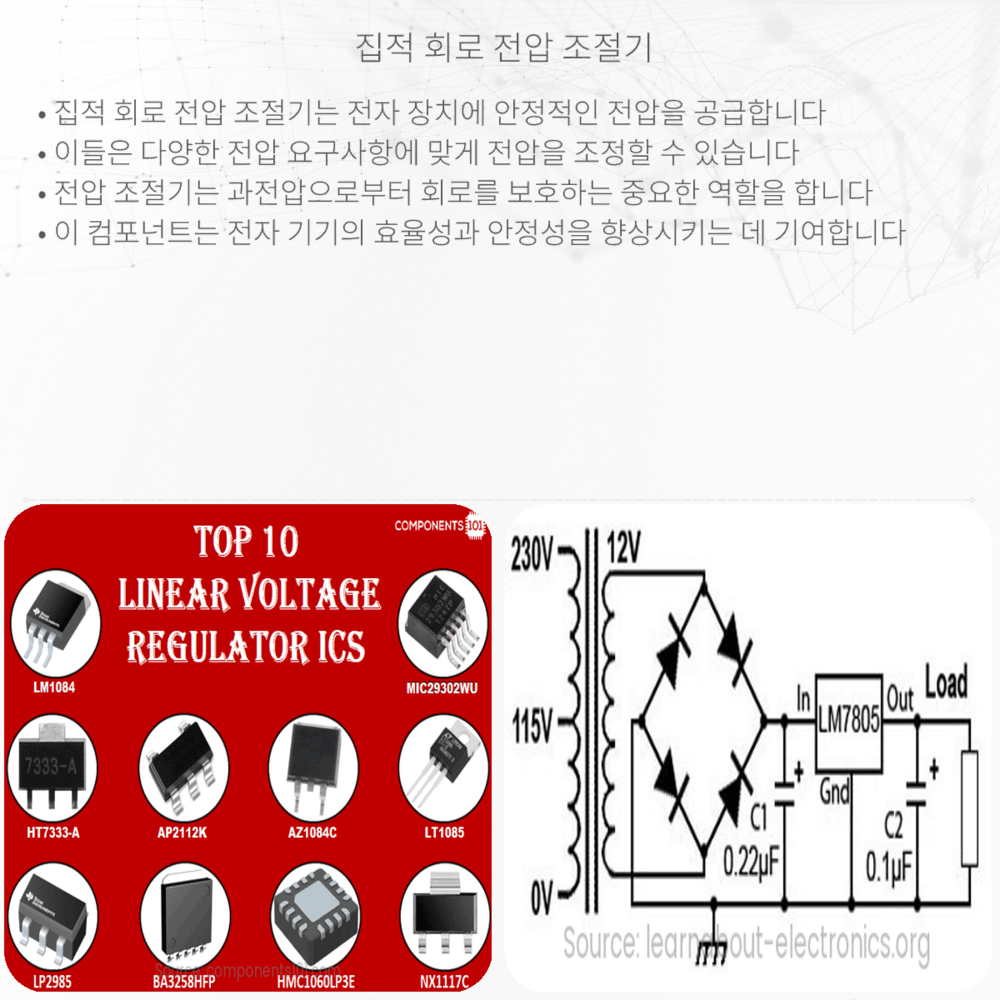

집적 회로 전압 조절기의 기본 이해
집적 회로 전압 조절기(IC Voltage Regulator)는 전자 기기 내에서 매우 중요한 역할을 합니다. 전압 조절기는 입력 전압을 안정적이고 일정한 출력 전압으로 변환하는 장치로, 다양한 전자 부품이 제대로 동작할 수 있도록 해 줍니다. 현대 전자공학에서 집적 회로 전압 조절기는 전자제품의 성능과 안정성을 견인하는 핵심 컴포넌트 중 하나입니다.
전압 조절기의 종류
- 선형 전압 조절기(Linear Voltage Regulators): 선형 전압 조절기는 전력 손실을 열로 발산시키는 방식을 이용합니다. 입력 전압이 바뀌더라도 출력 전압을 일정하게 유지합니다. 통상적으로 저전력 어플리케이션에 적합합니다.
- 스위칭 전압 조절기(Switching Voltage Regulators): 스위칭 전압 조절기는 인덕터, 커패시터 또는 다이오드 등을 이용하여 전압을 변환합니다. 이들은 고효율을 자랑하며 더 큰 전력을 다룰 때 주로 사용됩니다.
전압 조절기의 작동 원리
전압 조절기의 기본적인 작동 원리는 입력 받은 전압과 차이를 감지하여 그 차이를 조절함으로써 출력 전압을 조절합니다. 선형 조절기의 경우는 트랜지스터를 사용하여 차이를 발열로 소산시키고, 스위칭 조절기에서는 펄스 폭 변조(PWM) 기법을 사용하여 전압을 인가하는 시간을 조절하여 전력 손실을 최소화합니다.
스위칭 조절기의 경우, PWM 신호는 다음과 같은 방정식에 의해 제어될 수 있습니다:
\[ Duty \, ratio (D) = \frac{t_{on}}{t_{on} + t_{off}} \]
여기서 \(t_{on}\)은 스위치가 켜져 있는 시간을 나타내고, \(t_{off}\)는 스위치가 꺼져 있는 시간을 나타냅니다. 듀티 비율을 조절함으로써 출력 전압을 필요한 값으로 정밀하게 조절할 수 있습니다.
전압 조절기의 응용
집적 회로 전압 조절기는 컴퓨터, 스마트폰, 가전제품 등 매우 다양한 전자 제품에 사용됩니다. 모던 전자 기기들은 점점 더 작아지고 복잡해지면서 전압 조절기의 중요성은 갈수록 증가하고 있습니다. 안정적인 전원 공급이 중요한 의료 장비나 산업 기계 또한 전압 조절기 없이는 상상할 수 없습니다.
요약하자면, 집적 회로 전압 조절기는 현대 전자 기술의 발전을 가능하게 하는 기초적인 빌딩 블록입니다. 이러한 조절기는 복잡한 전자 시스템 내에서 안정적인 전력 공급을 보장함으로써, 우리가 사용하고 있는 전자 제품들의 효율과 신뢰성을 향상시키는 데 결정적인 역할을 합니다.
이해하기 쉽게 전자공학의 이러한 기본적인 개념을 알게 되면, 여러분은 현대 생활에서 유 ubiquitous한 전자 기기들이 어떻게 작동하는지에 대해 더 깊이 이해할 수 있을 것입니다.
