ゼナーダイオードに関する包括的なガイドで、その動作原理、電圧レギュレータとしての利用、基本回路、設計要素から利点と限界までを解説します。
ゼナーダイオードとは
ゼナーダイオードは、逆バイアス時に一定の電圧（ゼナー電圧）でブレークダウンする特性を持つデバイスです。このブレークダウン現象はゼナー効果と呼ばれ、主に電圧のレギュレーションに利用されます。ゼナーダイオードは、一定電圧以上で逆方向に電流が流れることを可能にし、電圧を安定化させるのに重要な役割を果たします。
ゼナーダイオードの電圧レギュレータとしての動作原理
ゼナーダイオードの電圧レギュレータとしての利用は、その逆バイアス特性に基づいています。電源からの電圧がゼナー電圧を超えた場合、ゼナーダイオードは逆方向に電流を流すようになりますが、ゼナー電圧以下では電流をほとんど流しません。この性質を用いて、電圧フラクチュエーションを抑制し、負荷に供給される電圧を一定に保ちます。
- ゼナー効果：特定の電圧でダイオードが逆方向に電流を流し始めること。
- ブレークダウン電圧：ゼナーダイオードがブレークダウンを起こす特定の電圧。
- 電圧レギュレーション：出力電圧を安定化すること。

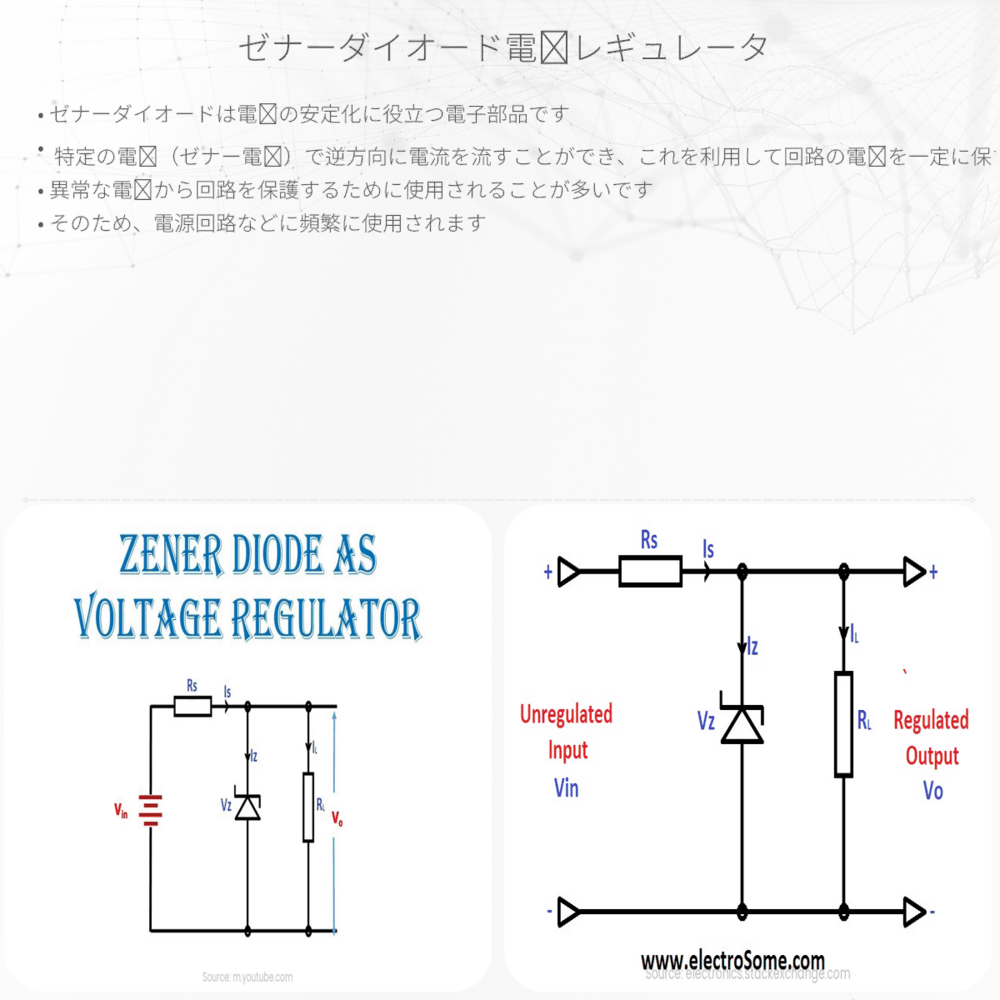

ゼナーダイオード電圧レギュレータの基本回路
ゼナーダイオードを用いた基本的な電圧レギュレータ回路は非常にシンプルです。入力電圧を負荷とゼナーダイオードに接続し、並列に配置します。電源からの電圧がゼナー電圧を超えた場合、ゼナーダイオードが電流を逆方向に流すことにより、電圧を下げ、負荷に供給される電圧が一定に保たれます。
ゼナーレギュレータ回路の設計
ゼナーダイオード電圧レギュレータを設計する際は、以下の要素を考慮する必要があります：
- ゼナー電圧の選択：負荷が必要とする電圧に適合したゼナー電圧のデバイスを選ぶ。
- 電流制限抵抗：ゼナーダイオードに適切な電流が流れるよう、適切な値の抵抗が必要です。
- 電源電圧：レギュレータが機能するためには、電源電圧はゼナー電圧よりも常に高くなければなりません。
ゼナーダイオード電圧レギュレータの利点と限界
ゼナーダイオードを使用する電圧レギュレータは、その単純さと低コストから多くのアプリケーションで使用されています。しかし、いくつかの限界も存在します：
- 利点：
- コストが低い。
- 回路設計が簡単。
- 小型化が可能。
- 限界：
- 高電力応用には適していないことが多い。
- 出力電圧の調整が固定されており、柔軟性に欠ける。
- 効率が線型レギュレータと比べると低い場合がある。
まとめ
結局のところ、ゼナーダイオード電圧レギュレータは電子回路において重要なコンポーネントです。そのシンプルな特性を活かして電圧をコントロールし、様々なデバイスが正常に動作するための安定した電力供給を支えています。ただし、その設計や応用の際には、その利点と制約を適切に評価し、必要な要件を満たすための最善の選択を行うことが重要です。
