シリーズ電圧レギュレータの動作原理、構成要素、及び利点について詳しく解説し、電子回路設計におけるその重要性を説明しています。
シリーズ電圧レギュレータの基本
電子回路における電圧レギュレータは、変動する入力電圧を安定した出力電圧に変換するための重要なコンポーネントです。シリーズ電圧レギュレータは、通常、出力電圧が必要とする正確な値を提供するために用いられます。この記事ではシリーズ電圧レギュレータの仕組みとその利点について簡単に説明します。
シリーズ電圧レギュレータのしくみ

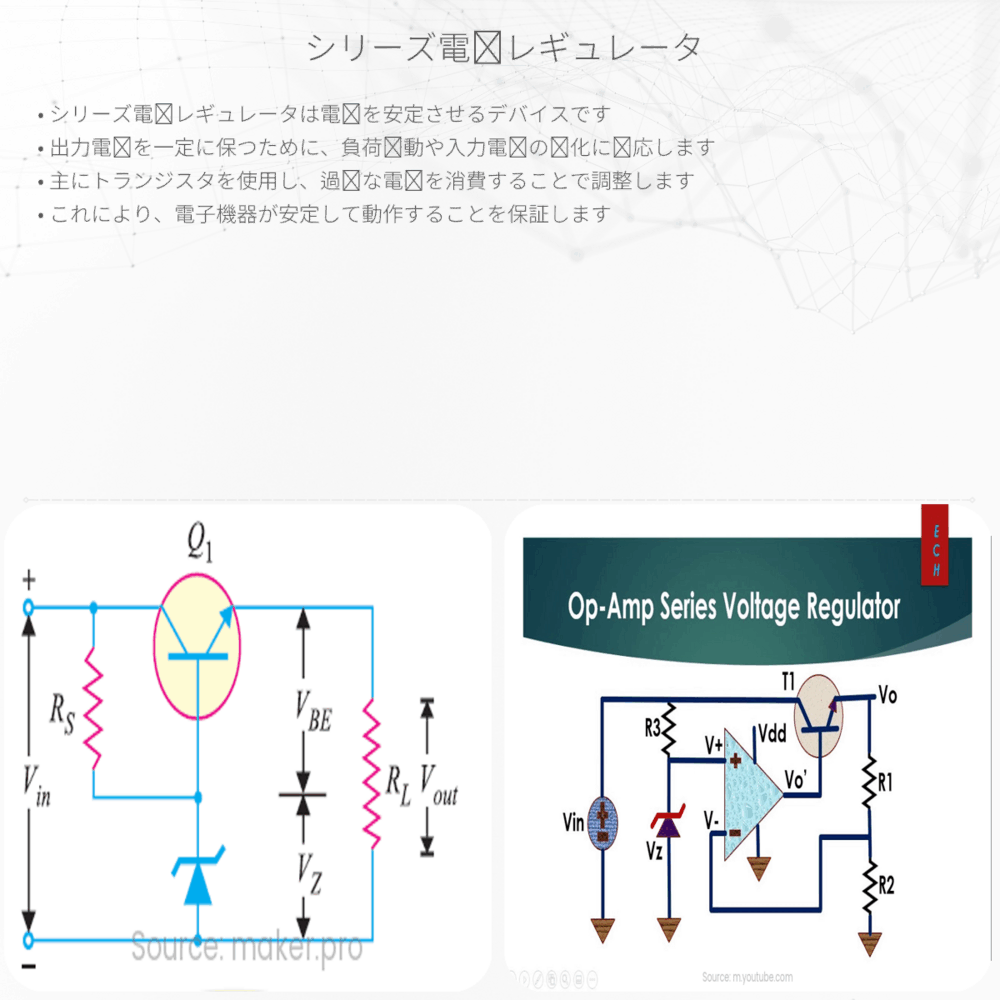

シリーズ電圧レギュレータは、シリーズパストランジスタ、エラーアンプ（差動アンプ）、参照電圧源、フィードバックネットワークで構成されています。これらの部品が相互に作用して、一定の出力電圧を維持します。
- シリーズパストランジスタ：このトランジスタは変動する負荷に応じて、電流を調整し、安定した出力電圧を維持します。
- エラーアンプ：出力電圧と参照電圧を比較し、その差に基づいて調整信号をシリーズパストランジスタに送信します。
- 参照電圧源：出力電圧の目標値を提供します。
- フィードバックネットワーク：出力から取得した電圧のサンプルをエラーアンプにフィードバックして、正確な比較ができるようにします。
基本的な制御ループとして、エラーアンプが生じる差異を検出し、シリーズパストランジスタを調整して、出力電圧が参照電圧と同じになるようにします。このプロセスは連続的に行われ、回路が安定した出力を維持することを保証します。
シリーズ電圧レギュレータの利点
シリーズ電圧レギュレータは、そのシンプルな構造と高い電圧安定性のために広く使われています。以下の利点があります：
- 出力電圧が非常に安定している。
- 低出力インピーダンスで良い動作特性が得られる。
- 熱的に安定しており、過熱になりにくい。
- 過電流保護や短絡保護などの安全機能を簡単に実装できる。
上記の特徴により、シリーズ電圧レギュレータは、電力供給が不安定な環境でも、高精度の電子機器に安定した電力を供給するのに理想的な選択肢となります。
まとめ
シリーズ電圧レギュレータは、電子機器が要求する正確な電圧レベルを提供するために重要な役割を果たしています。その動作のしくみを理解することは、電子工学の基本的な知識として不可欠です。これらのデバイスは、エラーアンプによる監視とトランジスタの調整によって、入力電圧の変動にもかかわらず安定した出力を保ちます。
今後、より複雑な電子回路の設計や、電源管理に関する問題を解決する際には、シリーズ電圧レギュレータの仕組みを理解しておくことが役立ちます。電子工学の世界は奥が深く、シリーズ電圧レギュレータはその基礎の一部に過ぎませんが、この基礎がしっかりしていれば、さらに高度な学習へと進むことができるでしょう。
