「低ドロップアウトレギュレータ（LDO）の役割と基本を解説し、その構造、動作原理、利点、欠点を簡潔に紹介します。」

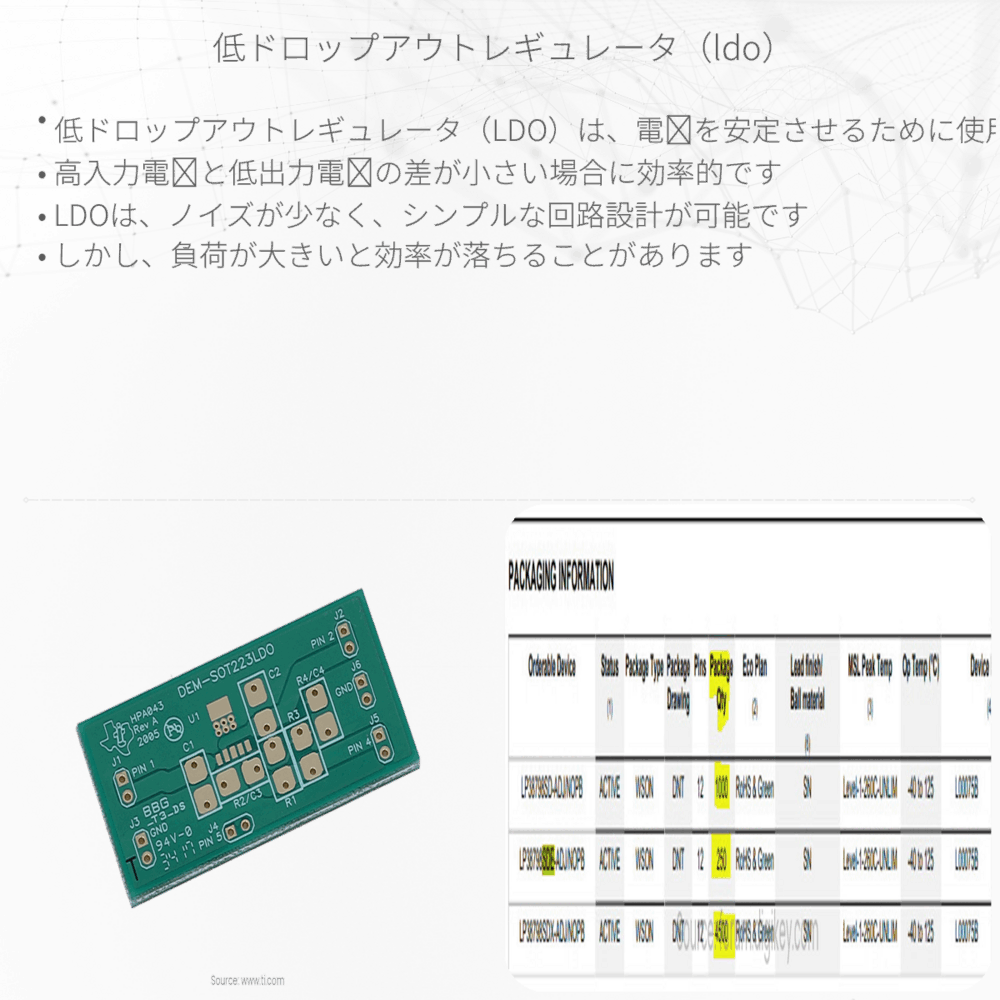

低ドロップアウトレギュレータ（LDO）とは
電子回路において安定した電源供給は極めて重要です。低ドロップアウトレギュレータ（LDO）は、この安定を実現するための一般的なデバイスの一つであり、特に入力電圧と出力電圧との差が小さい場合に効率よく電圧を調整できます。LDOは線形レギュレータの一種で、常に一定の出力電圧を維持することができます。
LDOの基本的な構造
LDOレギュレータは、主に調整するトランジスタ、エラーアンプリファイア、参照電圧源から構成されています。入力電圧は、調整トランジスタを通じてわずかに低下し、エラーアンプが出力電圧と参照電圧とを比較します。違いがある場合にはエラーアンプが調整トランジスタのゲートを制御し、目的の出力電圧を保ちます。
LDOの動作原理
LDOは基本的に、DC（直流）電圧を受け取り、より低い、安定したDC電圧を出力します。このプロセスはバイパスコンデンサを使用してノイズを減少させ、より平滑な電圧を生成します。出力電圧は以下のように計算されます:
\[ V_{out} = V_{ref} \times \left( 1 + \frac{R_{1}}{R_{2}} \right) + I_{adj} \times R_{1} \]
ここで、\(V_{ref}\)は基準電圧、\(R_{1}\)と\(R_{2}\)は外部から接続される抵抗で、\(I_{adj}\)は調整電流です。
LDOの利点
- 効率的な電圧調整: 出力電圧の微妙な調整が可能であり、高精度の電圧供給が可能です。
- ドロップアウト電圧が小さい: 入力電圧が出力電圧に非常に近い場合でも動作するため、電池駆動の装置などで有効です。
- 低ノイズ: LDOはスイッチングレギュレータに比べてノイズが少ないため、オーディオ機器やRF（無線周波数）回路など、低ノイズが要求されるアプリケーションに適しています。
LDOの欠点
- 発熱: 出力トランジスタが消費する電力により、LDOは比較的多くの熱を発生することがあります。
- 効率: 大きな負荷電流や入出力電圧差においては、効率がスイッチングレギュレータよりも落ちます。
まとめ
低ドロップアウトレギュレータ（LDO）は、特定のアプリケーションにおいて高精度の電圧調整を可能にする重要なコンポーネントです。そのシンプルな構造と使いやすさから、幅広い電子機器で使われています。しかし、それらの利点に加えて熱管理や効率については考慮する必要があります。
