시리즈 전압 조절기의 원리, 장점, 응용 분야 및 선택과 설계 시 고려해야 할 중요 사항을 설명하는 포괄적인 가이드입니다. 안정적인 전원 공급이 중요한 모든 이에게 필수적입니다.
시리즈 전압 조절기란?
시리즈 전압 조절기는 전자 회로에서 중요한 역할을 하는 장치로, 전압을 안정적으로 조절하여 부하에 공급하는 기능을 합니다. 이 조절기는 전원과 부하 사이에 직렬로 연결되어, 입력 전압의 변동이 있을 때 출력 전압을 일정하게 유지합니다. 특히, 다양한 전자 기기와 시스템에서 필수적으로 사용되며, 안정적인 전원 공급이 중요한 응용 분야에서 큰 역할을 합니다.
작동 원리

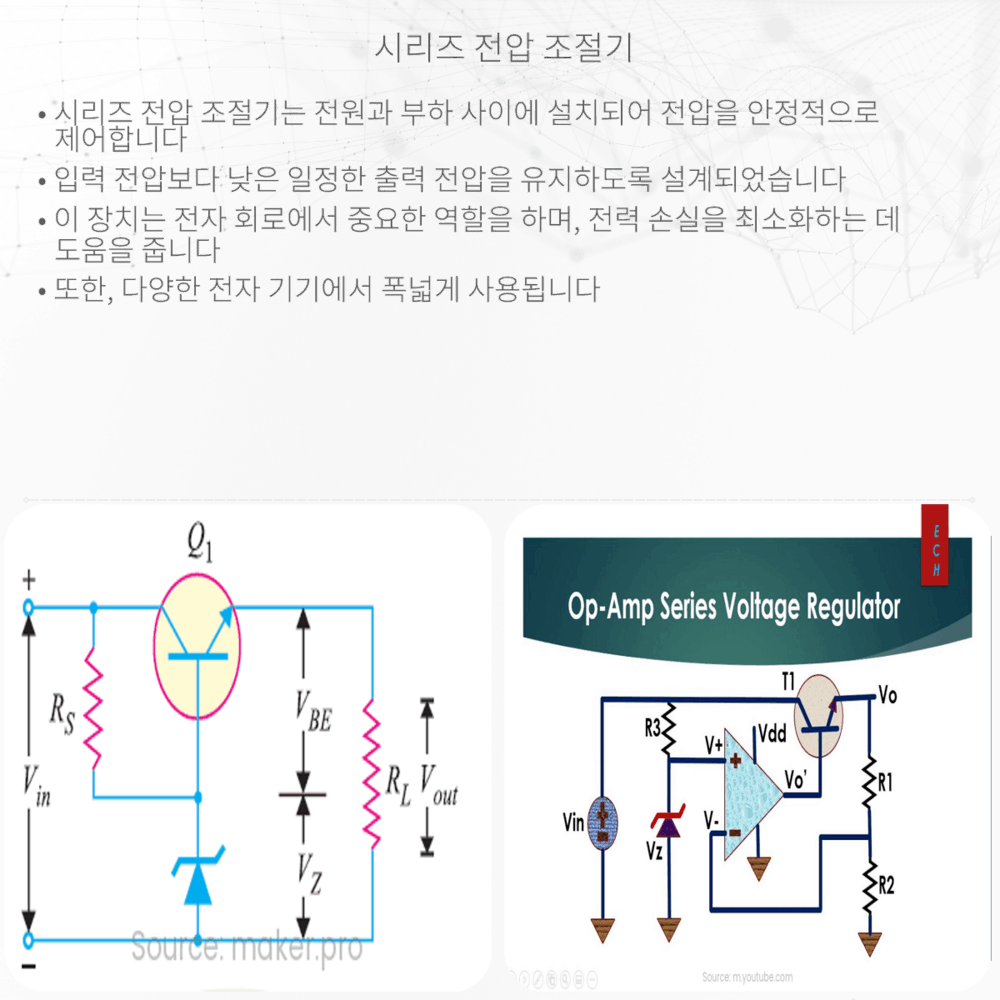

시리즈 전압 조절기의 기본적인 작동 원리는 입력 전압에 대한 감지 및 비교, 그리고 출력 전압의 조절 과정을 통해 이루어집니다. 조절기 내부에는 참조 전압원, 비교기, 그리고 조절 트랜지스터 등의 구성 요소가 포함되어 있습니다. 이들은 함께 작동하여 입력 전압의 변동에도 불구하고, 설정된 값에 맞춰 출력 전압을 조절하고 유지합니다.
- 참조 전압원: 출력 전압을 결정하는 기준 전압을 제공합니다.
- 비교기: 참조 전압과 출력 전압을 비교하여, 둘 사이의 차이(오차 전압)를 감지합니다.
- 조절 트랜지스터: 비교기로부터의 신호에 따라 전류를 조절하여, 출력 전압을 안정적으로 유지합니다.
이 과정에서 비교기가 감지한 오차 전압은 조절 트랜지스터의 게이트나 베이스에 인가되어, 트랜지스터의 전도도를 조절합니다. 이를 통해 부하로 흐르는 전류의 크기가 조절되어, 출력 전압이 안정화됩니다.
시리즈 전압 조절기의 장점
시리즈 전압 조절기는 다양한 장점을 가지고 있습니다. 첫째로, 높은 정확도와 안정성을 제공합니다. 참조 전압원과 정밀한 비교기를 사용하여, 매우 정확한 출력 전압 조절이 가능합니다. 또한, 전자 회로의 다양한 변동 사항에도 불구하고 안정적인 전원 공급을 보장합니다. 둘째로, 간단한 구조로 인해 유지보수가 용이하고, 비용 효율적입니다. 마지막으로, 가변 저항을 통해 사용자가 원하는 출력 전압으로 쉽게 조절할 수 있는 유연성을 제공합니다.
시리즈 전압 조절기의 응용 분야
시리즈 전압 조절기는 그 유연성과 안정성 덕분에 다양한 응용 분야에서 널리 사용됩니다. 예를 들어, 휴대폰, 노트북, 태블릿과 같은 휴대용 전자 기기에서는 배터리의 전압을 조절하여 기기에 안정적인 전력을 공급하는 데 필수적입니다. 또한, 산업용 기계, 의료 장비, 통신 시스템 등에서도 중요한 역할을 합니다. 이러한 장비들은 정확하고 안정적인 전원 공급 없이는 제대로 작동할 수 없으며, 시리즈 전압 조절기는 이를 가능하게 합니다.
선택과 설계 고려 사항
시리즈 전압 조절기를 선택하거나 설계할 때는 몇 가지 중요한 요소를 고려해야 합니다. 첫째, 조절기의 최대 입력 전압과 최대 출력 전압 범위를 확인해야 합니다. 이는 시스템의 전원 요구 사항에 적합해야 합니다. 둘째, 출력 전류 용량도 중요한 고려 사항입니다. 부하가 요구하는 전류를 충분히 공급할 수 있어야 합니다. 셋째, 효율성도 중요한데, 높은 효율성은 발열을 줄이고 에너지 소비를 최소화하는 데 도움이 됩니다. 마지막으로, 크기와 비용도 프로젝트의 요구 사항에 따라 고려해야 합니다.
결론
시리즈 전압 조절기는 현대 전자 기술에서 빼놓을 수 없는 중요한 구성 요소입니다. 그것의 안정성, 정확성, 유연성은 다양한 응용 분야에서 요구하는 전원 공급 문제를 해결하는 데 필수적입니다. 시리즈 전압 조절기의 올바른 선택과 설계는 전자 장치의 성능과 신뢰성을 크게 향상시킬 수 있습니다. 따라서, 전자 기기의 설계자와 엔지니어는 시리즈 전압 조절기의 작동 원리, 장점, 그리고 선택 및 설계에 있어서의 주요 고려 사항을 잘 이해하고 있어야 합니다. 이를 통해, 우리는 더 안정적이고 효율적인 전자 시스템을 구축할 수 있을 것입니다.
