슈토키 다이오드 정류기는 낮은 순방향 전압강하와 빠른 스위칭 장점을 가진 정류 장치로, 다양한 전자회로에 사용됩니다.

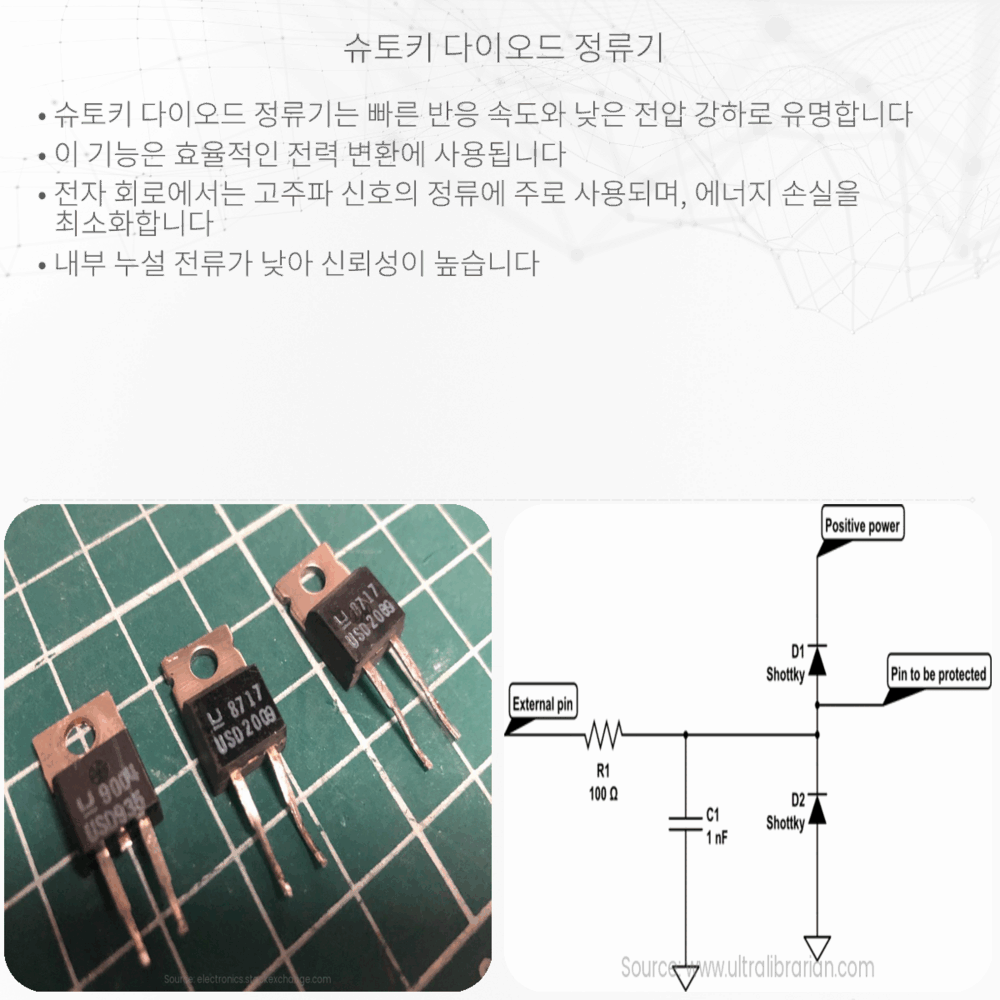

슈토키 다이오드 정류기란?
슈토키 다이오드 정류기는 슈토키 배리어 다이오드(일반적으로 ‘슈토키 다이오드’로 불림)를 이용한 반도체 장치입니다. 이 다이오드는 금속과 반도체 사이의 특별한 접합을 통해 만들어지며, 일반 PN 접합 다이오드와 다르게 동작합니다. 슈토키 다이오드 정류기는 특히 낮은 순방향 전압강하와 빠른 스위칭 속도가 필요한 전자회로에서 널리 사용됩니다.
정류기란, 교류(AC) 전원을 직류(DC) 전원으로 변환하는 장치를 뜻하는데, 슈토키 다이오드는 이 과정에서 중요한 역할을 합니다. 슈토키 다이오드는 PN 접합 다이오드와 달리, 고유한 금속-반도체(메탈-세미컨덕터) 접합을 갖고 있기 때문에, 특정 전압 이하에서 거의 즉각적으로 켜고 꺼질 수 있습니다. 이로 인해 발생하는 빠른 스위칭은 전력 변환 효율을 높이는 데 기여합니다.
슈토키 다이오드 정류기의 작동 원리
슈토키 다이오드는 순방향으로 바이어스되었을 때 쉽게 전류를 통과시키고, 역방향으로 바이어스되었을 때는 전류를 차단합니다. 순방향 바이어스란 다이오드의 ‘애노드(anode)’에 양의 전압을, ‘카소드(cathode)’에는 음의 전압을 가하는 것을 말합니다. 역방향 바이어스는 그 반대입니다.
슈토키 다이오드가 순방향으로 바이어스되면, 금속과 n형 반도체 사이의 에너지 장벽이 낮아집니다. 이때, 전자는 금속에서 반도체로 쉽게 옮겨질 수 있으며, 이렇게 전자가 흐르게 되면 전류가 흐르는 것입니다. 반면, 역방향으로 바이어스되면, 이 에너지 장벽이 증가하여 전류가 차단됩니다.
주요 특징과 장점
- 낮은 순방향 전압강하(VF): 슈토키 다이오드의 순방향 전압강하는 일반적으로 0.2V에서 0.3V 사이입니다. 이는 PN 접합 다이오드의 전압강하 0.7V보다 현저히 낮아, 에너지 효율이 더 높습니다.
- 빠른 스위칭 속도: 슈토키 다이오드는 ‘켜짐’과 ‘꺼짐’ 상태로 전환되는 시간이 매우 빠릅니다. 이는 고주파 회로에서 매우 중요한 요소입니다.
- 적은 열 발생: 낮은 순방향 전압강하로 인해 발생하는 열도 적어, 냉각 시스템에 대한 요구사항이 낮아집니다.
슈토키 다이오드 정류기의 응용
슈토키 다이오드 정류기는 다양한 전자 기기와 전력 공급 장치에서 핵심적인 역할을 수행합니다. 스위칭 전원 공급 장치(SMPS), DC-DC 컨버터, 태양광 인버터, 자동차용 전압 레귤레이터 등의 회로에서 효과적으로 사용됩니다. 즉, 빠른 스위칭 속도와 높은 효율이 요구되는 어떤 분야에서든 슈토키 다이오드 정류기가 활약하게 됩니다.
이처럼 슈토키 다이오드는 전자공학에서 많은 이점을 가지며, 실생활에서 우리가 사용하는 전자 제품의 성능 향상에 크게 기여합니다. 이러한 고유한 특성 덕분에 슈토키 다이오드는 정류기 기술의 중요한 부분으로 자리 잡고 있습니다.
