콕크로프트-월턴 전압 곱셈기의 원리
전기와 자기는 현대 과학에서 가장 흥미로운 주제 중 하나이며, 고전압을 생성하는 다양한 기기들이 그 중심에 있습니다. 콕크로프트-월턴(Cockcroft-Walton) 전압 곱셈기는 물리학과 공학에서 중요한 역할을 하는 장치로, 원자를 가속하는 입자 가속기나 X선 기기, 심지어 텔레비전 수신기와 같은 일반적인 전자기기에서도 사용됩니다. 이 장치는 낮은 전압을 받아 연속적으로 곱하여 고전압을 생성하는 고전압 직류(DC) 전원 공급 장치입니다.

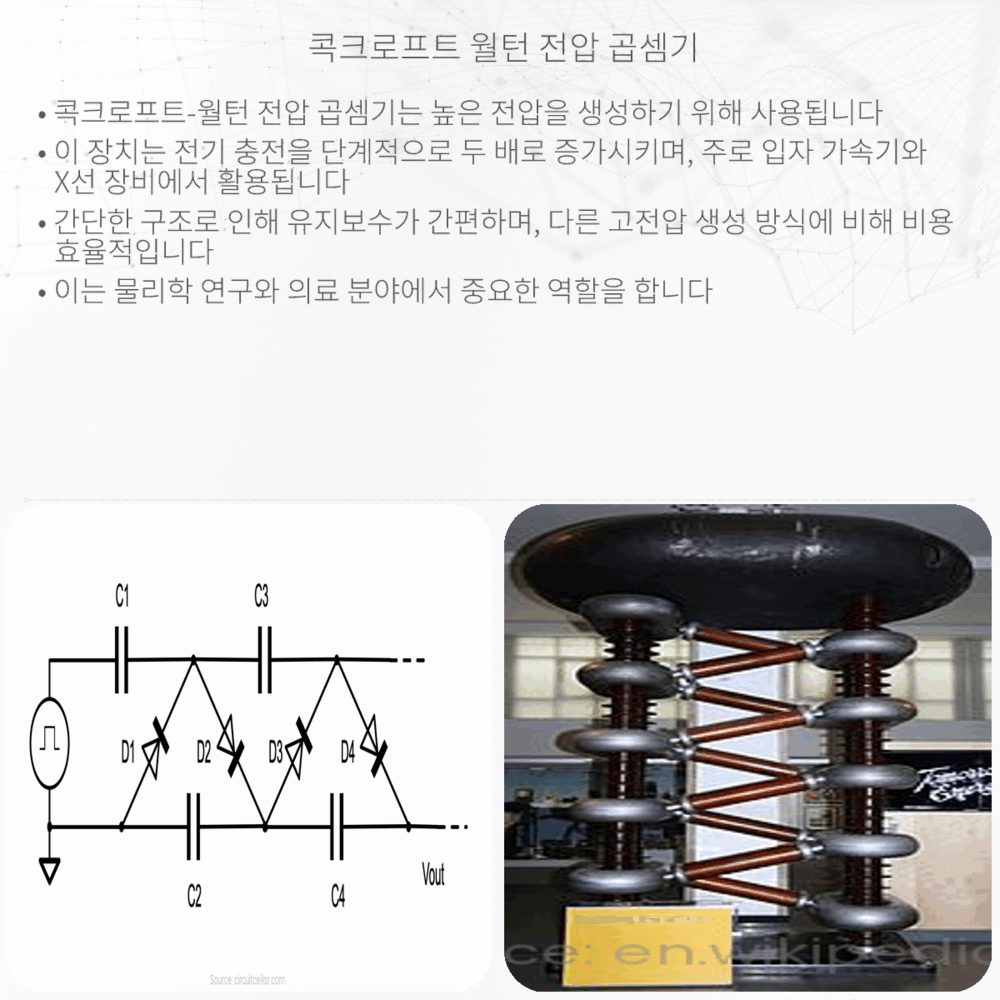

콕크로프트-월턴 전압 곱셈기의 기본적인 구성은 대전된 축전기(capacitors)와 다이오드(diodes)가 사다리형으로 연결되어 있는 회로로 구성되어 있습니다. 이 구조는 입력으로 주어진 AC(교류) 전압을 DC(직류) 고전압으로 변환하는 역할을 합니다.
콕크로프트-월턴 전압 곱셈기의 작동 과정
전압 곱셈 작업은 각 주기에서 축전기가 차례로 충전되고 방전되면서 일어납니다. 각 축전기는 이전 단계의 축전기에서 생성된 전압보다 더 높은 전압으로 충전됩니다. 이 과정에서 다이오드는 전류가 한 방향으로만 흐르도록 하여 축전기의 전하가 방출되지 않게 합니다.
- 초기 단계에서 첫 번째 축전기는 AC 전압의 최대값에 해당하는 전압으로 충전됩니다.
- 다음 AC 사이클에서, 첫 번째 축전기가 다음 축전기에 직렬로 연결된 다이오드를 거치며 이전 단계에서 충전된 전압에 더해져 충전됩니다.
- 이러한 과정은 여러 단계를 거치면서 반복되어, 각 단계에서의 전압이 증가하며 고전압이 생성됩니다.
콕크로프트-월턴 전압 곱셈기의 과정은 매우 단순하지만 매우 높은 전압을 안정적으로 생성할 수 있다는 것이 중요한 장점입니다. 뿐만 아니라, 이 장치는 차원이 커짐에 따라 전력 손실을 최소화하면서 더 높은 전압을 얻을 수 있습니다.
The Components of a Cockcroft-Walton Voltage Multiplier
To understand how a Cockcroft-Walton multiplier operates, it’s essential to know its two primary components:
- Capacitors: A capacitor is a device that stores electrical energy in an electric field. It’s used to smooth out fluctuations in electrical output and, in the case of the voltage multiplier, to accumulate and release charge in a controlled manner.
- Diodes: A diode is a semiconductor device with two terminals, typically allowing the flow of electrical current in only one direction. Within the voltage multiplier, diodes act as check valves, preventing the reversed flow of current and thus enabling the stair-step charging of capacitors.
Advantages and Applications
The Cockcroft-Walton voltage multiplier isn’t just fascinating due to its physics—it’s also incredibly useful. Here are some of its advantages and common applications:
- Efficiency: This type of multiplier can achieve high voltages with relatively low power loss compared to other high-voltage generation methods.
- Scalability: It can be expanded easily by adding more stages, which means a higher voltage can be obtained without substantial changes to the existing structure.
- Applications: They are used extensively in particle accelerators, medical imaging systems such as X-ray machines, and early television sets, demonstrating their reliability and effectiveness.
Conclusion
In the quest to understand and harness the power of electricity, the Cockcroft-Walton voltage multiplier stands out for its simplicity and effectiveness in producing high voltages crucial for a variety of applications. From powering the machines that study the fundamental particles of the universe to helping doctors see inside the human body, its impact on physics and engineering is profound. Moreover, the gadget’s design is a testament to the ingenuity of electronics, combining basic components like capacitors and diodes to multiply voltage in a sleek and scalable way.
Whether you’re a student, enthusiast, or professional, the Cockcroft-Walton multiplier is an excellent example of how fundamental principles of physics are applied in engineering to solve real-world problems. It encapsulates the spirit of innovation, pushing the boundaries of what’s possible with simple yet ingenious circuits. The next time you come across any high-voltage application, remember the elegant physics behind it, which might just involve the work of a “voltage ladder” like the Cockcroft-Walton multiplier.
