ショットキーダイオード整流器は、低電圧降下・高速切り替え特性を持つ整流回路で、電源やRF検波に用いられる。

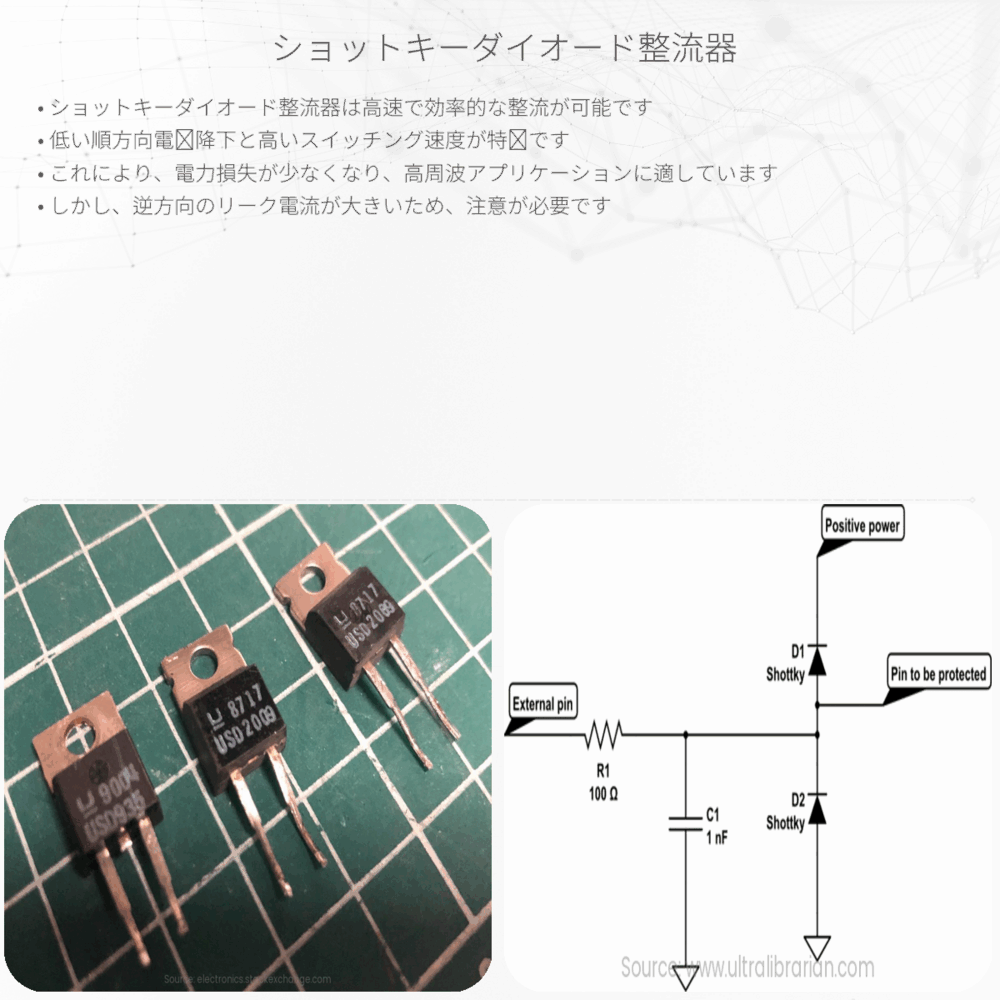

ショットキーダイオード整流器とは
ショットキーダイオード整流器（Schottky Diode Rectifier）は、ショットキーバリアダイオードを使用した整流回路です。このダイオードは金属と半導体の間に形成されるショットキーバリアを利用しています。ショットキーダイオードは、低い順方向電圧降下と高速の切り替わり特性によって、高頻度で動作する電源やRF（Radio Frequency）の検波などに広く用いられています。
ショットキーダイオードの特徴
ショットキーダイオードには以下のような特徴があります。
- 順方向電圧降下が小さい：ショットキーダイオードの順方向電圧降下は一般的に0.2から0.3ボルトであり、通常のpn接合ダイオードの0.7ボルトよりも低いです。これにより、電力損失が減少します。
- スイッチングスピードが速い：pn接合ダイオードよりも、少ないキャリア貯留量のおかげで、高速に切り替えることができます。
- リーク電流が大きい：室温以上で動作するとき、ショットキーダイオードはpn接合ダイオードよりもリーク電流が大きい傾向があります。
整流器としての使用
ショットキーダイオードは整流器として使用されることが多いです。整流器は交流（AC）を直流（DC）に変換する装置で、電圧を半波または全波で整流する回路があります。ショットキーダイオードは主に以下のような整流回路で使用されます。
- 半波整流回路：ACの片側の波だけを利用してDCに変換します。
- 全波整流回路：ACの全波を利用してDCに変換する方式であり、ブリッジ整流回路やセンタータップ整流回路があります。
高効率が求められる電源回路では、ショットキーダイオードの低電圧降下が電力損失の低減に寄与し、スイッチング電源の出力リップルを減らす助けとなります。また、RF信号の検波など、高速動作が必要な用途にも適しています。
ショットキーダイオードの応用分野
ショットキーダイオードは、以下のようないくつかの主な応用分野があります。
- 電源回路：PC電源やスマートフォンの充電器など、効率的な電力変換が重要なところで使われます。
- 高周波回路：RF受信機の検波回路や、高周波回路のスイッチングなどに利用されます。
- 車載用途：電子制御ユニット（ECU）など、自動車内の高効率が求められる箇所に使用されています。
- 太陽光発電：太陽電池から得られる電力を効率的に電力網に送るための変換回路に採用されることがあります。
ショットキーダイオード整流器は、その高速性と効率の良さから、電気工学や電子工学の分野で重要な役割を担っています。これらの特性が、エネルギー効率の改善や高速での信号処理といった現代技術の要求を満たすために大いに役立っています。
