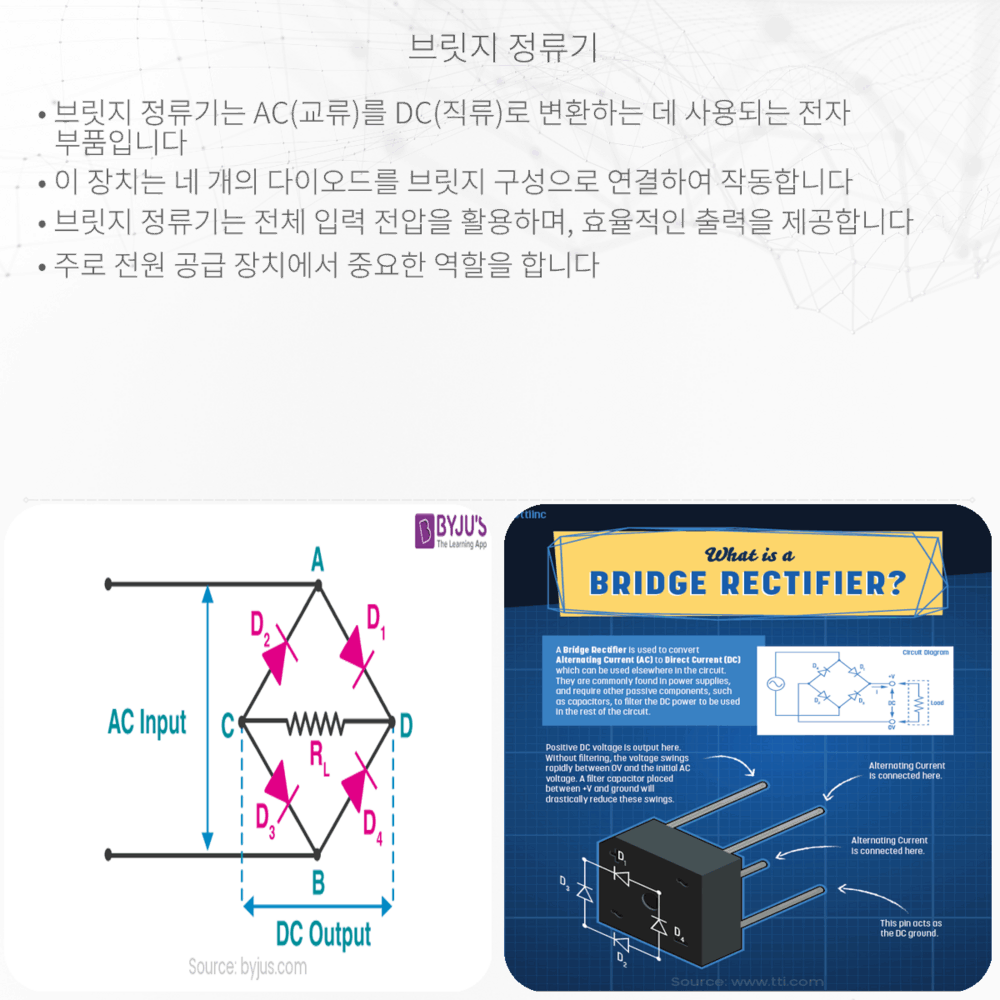

브릿지 정류기란?
브릿지 정류기는 AC(교류) 전원을 DC(직류) 전원으로 변환하는 데 사용되는 전자 부품입니다. 이 기기는 다이오드 브릿지, 정류 다이오드 브릿지 또는 단순히 정류기라고도 불립니다. 브릿지 정류기는 네 개의 다이오드를 특별한 방식으로 연결하여 AC 입력을 DC 출력으로 변환합니다. 이러한 구성은 양반향 전류 흐름을 가능하게 하여 전체 AC 사이클 동안 출력 전압을 생성할 수 있습니다.
브릿지 정류기의 작동 원리
브릿지 정류기의 핵심은 AC 전원을 DC로 변환하는 것입니다. 네 개의 다이오드가 브릿지 형태로 배열되어 있으며, 이 구성은 AC 입력의 양반주기 모두에서 전류를 정류합니다. AC 전압이 입력되면, 두 개의 다이오드만 전류를 통과시키고 나머지 두 개는 차단됩니다. 반대 방향의 전류가 흐를 때는 다른 두 다이오드가 전류를 통과시키고 처음 두 다이오드는 차단됩니다. 이 과정은 AC의 양반주기 모두에서 직류 출력을 생성합니다.
브릿지 정류기의 장점
- 효율성: 브릿지 정류기는 전체 AC 사이클을 활용하여 DC를 생성하기 때문에 단상 정류기보다 효율적입니다.
- 간단한 필터링: 브릿지 정류기의 출력은 단상 정류기에 비해 더 부드러운 DC 전압을 제공하기 때문에 필터링이 더 간단합니다.
- 높은 출력 전압: 브릿지 구성은 입력 전압의 거의 전체를 출력으로 변환할 수 있어, 단상 정류기에 비해 높은 출력 전압을 제공합니다.
브릿지 정류기의 응용
브릿지 정류기는 다양한 전자 및 전기 시스템에서 광범위하게 사용됩니다. 예를 들어, 전원 공급 장치, 배터리 충전기, DC 모터 드라이브, 그리고 다양한 종류의 전자 회로에서 중요한 역할을 합니다. 이러한 장치는 AC 전원을 필요로 하는 기기에 안정적이고 효율적인 DC 전원을 제공하기 위해 설계되었습니다.
브릿지 정류기의 설계 및 구성 요소
브릿지 정류기를 설계할 때는 다양한 요소를 고려해야 합니다. 사용되는 다이오드는 입력 전압과 전류에 따라 선택되며, 이들은 충분한 역전압 용량과 전류 용량을 가져야 합니다. 또한, 열 관리도 중요한 고려 사항입니다. 다이오드가 발생시키는 열을 효과적으로 분산시키지 못하면 성능 저하나 손상을 초래할 수 있습니다.
출력 전압의 안정성을 높이기 위해, 필터 캐패시터가 종종 사용됩니다. 이 캐패시터는 정류된 전압의 리플을 줄이는 데 도움이 되어 더 안정적인 DC 출력을 제공합니다. 설계 시, 적절한 필터링 방법과 캐패시터의 용량을 결정하는 것이 중요합니다.
브릿지 정류기의 한계
- 전압 강하: 모든 다이오드에는 전압 강하가 있으며, 이는 출력 전압을 감소시킵니다. 이로 인해 전체적인 효율성에 영향을 미칠 수 있습니다.
- 열 발생: 전류가 다이오드를 통과할 때 열이 발생합니다. 이 열을 적절히 관리하지 않으면 다이오드의 성능이 저하될 수 있습니다.
- 리플 전압: 브릿지 정류기의 출력에는 여전히 소량의 AC 리플이 존재할 수 있으며, 이를 최소화하기 위해서는 추가 필터링이 필요합니다.
결론
브릿지 정류기는 AC를 DC로 변환하는 효율적이고 신뢰할 수 있는 방법을 제공합니다. 전원 공급 장치, 배터리 충전 시스템, 그리고 다양한 전자 회로에서 필수적인 역할을 합니다. 그러나 설계 시 전압 강하, 열 발생, 그리고 리플 전압과 같은 한계를 고려해야 합니다. 적절한 다이오드 선택, 열 관리, 그리고 필터링 전략을 통해 이러한 문제를 최소화할 수 있습니다. 결론적으로, 브릿지 정류기는 다양한 응용 분야에서 효율적인 DC 전원 공급 솔루션을 제공하며, 그 사용은 계속해서 증가할 것으로 예상됩니다.
