直線形ソレノイドの原理、構造、磁場の計算方法、そして電磁石やリレーなどの応用について詳しく解説します。

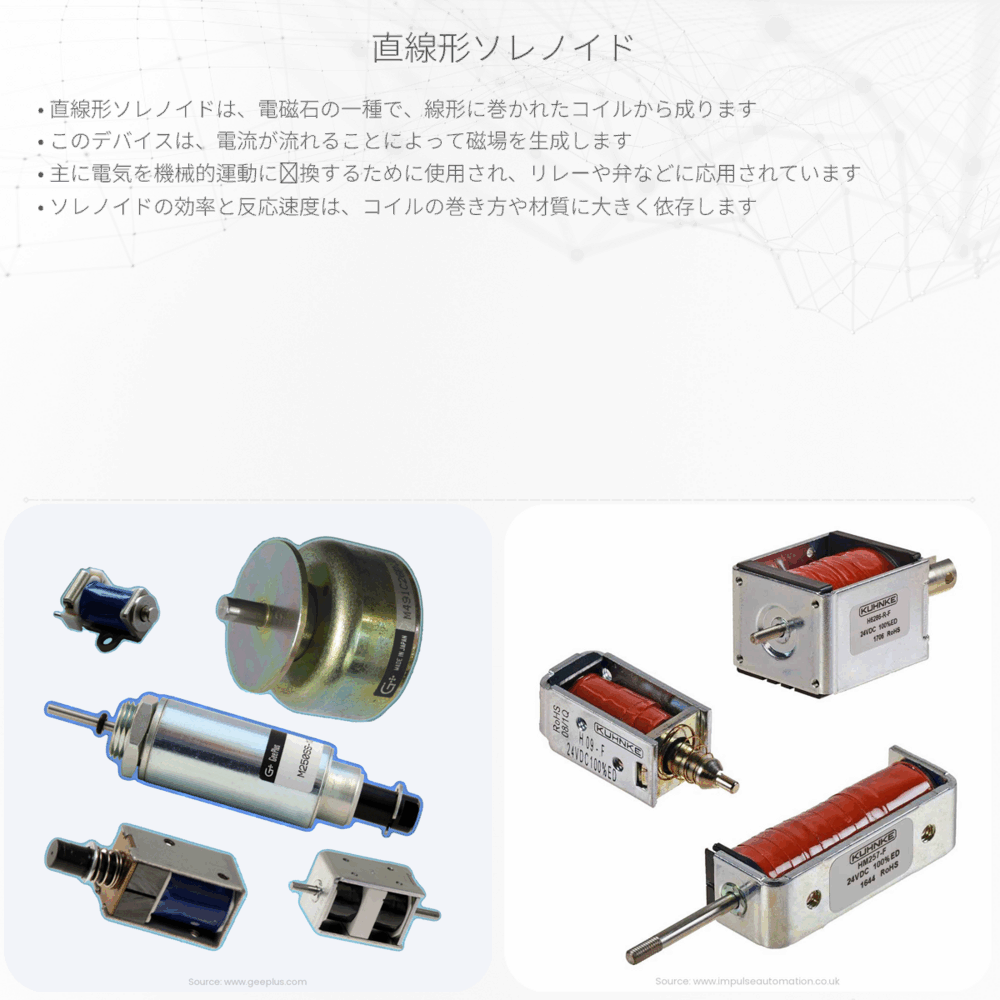

直線形ソレノイドの基本
直線形ソレノイドは、電気と磁気の世界における一般的なデバイスの一つです。これは基本的に、電流を流すと磁場を生成する長いコイルまたは「巻線」として知られています。ソレノイドは、自動車のスターターや電磁弁など、多くの機械的な応用に利用されています。
ソレノイドの構造と動作原理
ソレノイドは、金属製の芯を取り巻くように絶縁された導線が密に巻かれています。電流がこの導線を流れるとき、導線の周りに磁場が生成されます。その磁場の強さと方向は、電流の強さと流れる方向に依存します。
- 磁場の強さ: ソレノイド内の磁場は、アンペールの法則に従い、巻数と流れる電流の積に比例します。
- 磁場の方向: これは右ねじの法則（またはフレミングの左手の法則）を使用して決定することができ、流れる電流の方向に応じて変わります。
ソレノイドの内部では、磁場は非常に均一で直線的ですが、外部では磁場は曲がりくねったパスを取ります。この均一な内部磁場はソレノイドの鍵となる特性で、電磁石としての利用を可能にします。
ソレノイドの計算
ソレノイド内部の磁場を計算するには、以下の式を使用します:
-
無限に長いソレノイドの場合:
\[ B = \mu_0 * (N / L) * I \]
ここで、
\( B \) は磁場の強さ (テスラ単位)、
\( \mu_0 \) は真空の透磁率 \((4\pi * 10^{-7} T*m/A)\)、
\( N \) は巻数、
\( L \) はソレノイドの長さ（メートル単位）、
\( I \) は電流の強さ (アンペア単位)です。 -
実際の有限長さのソレノイド:
実際の磁場は端部で低下するため、厳密な計算はより複雑です。しかし、ソレノイドが十分に長い場合は、上記の式が近似値として使用できます。
ソレノイドの応用例
ソレノイドは、その簡単な構造と制御しやすい磁場の特性から、電気エネルギーを機械的動きに変換したり、逆に機械的動きから電気エネルギーを生成したりする多くの応用に利用されます。例えば、以下のような用途があります:
- 電磁石: 一時的に物を引きつけて持ち上げるためや、鉄道の信号装置などに使用されます。
- リレー: 電流を遠隔で制御するスイッチとして。
- 電動機: 電気エネルギーを機械的エネルギーに変換する際に。
- 発電機: 機械的動きを電気に変換するときにも、逆の原理で使用されます。
このように、直線形ソレノイドはその単純な構造にも関わらず、我々の日常生活に密接に関連する技術の一部を形成しています。物理を理解することは、こうしたデバイスがどのように機能するかを理解することに繋がり、科学や工学にさらなる興味を持つきっかけにもなり得ます。
