선형 솔레노이드란 전기를 사용해 자기장을 생성하고, 코일 내에서 플런저를 움직이게 하는 장치로 다양한 산업 분야에 응용됩니다.
선형 솔레노이드의 기초

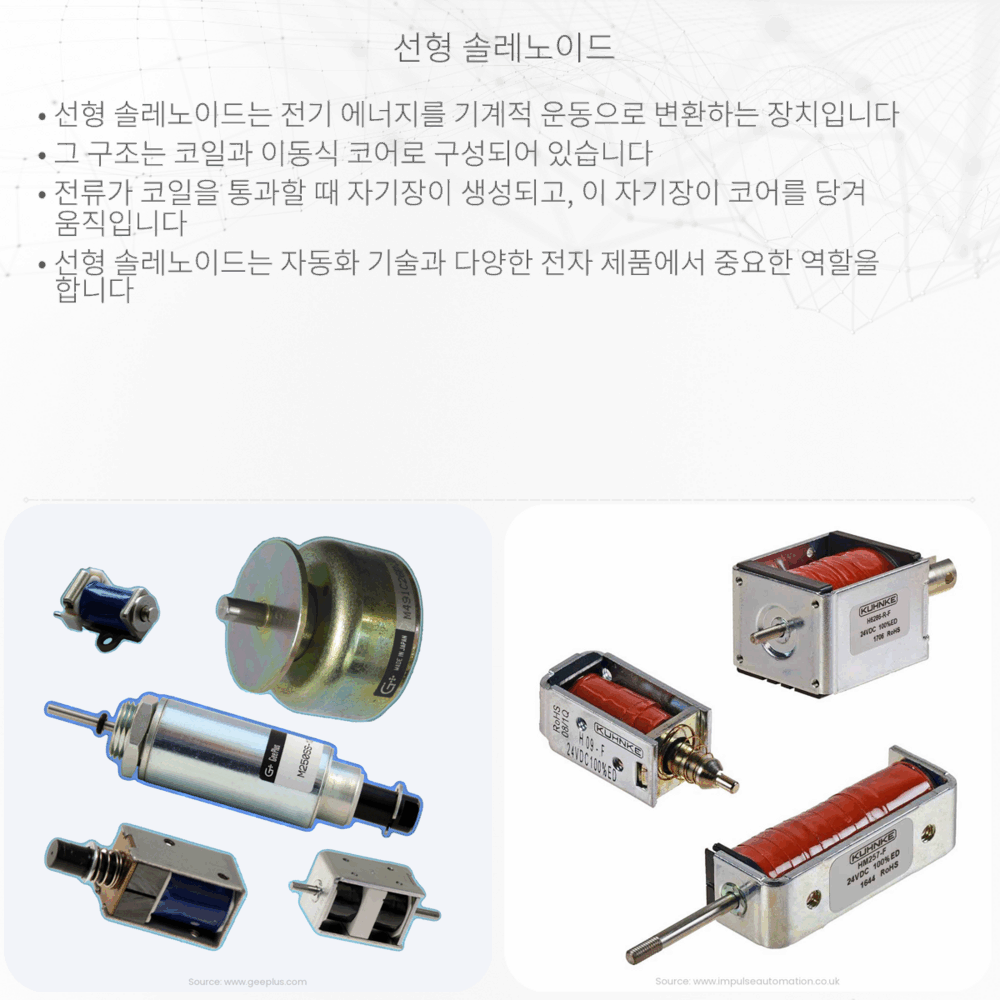

선형 솔레노이드는 전기를 이용하여 자기장을 만들어내는 기기입니다. 일반적으로, 선형 솔레노이드는 긴 코일로 이루어지며 내부에 자유로이 움직일 수 있는 금속 중심부, 즉 ‘플런저(plunger)’가 포함됩니다. 전류가 이 코일을 통과하면, 주변에 자기장이 형성되고, 이로 인해 플런저가 코일 안팎으로 움직이게 됩니다.
솔레노이드의 작동 원리는 앙페르의 법칙(Ampère’s circuital law)을 기반으로 합니다. 코일에 전류가 흐를 때, 각각의 코일 루프 주변에는 마치 작은 자석처럼 자기장이 생깁니다. 이 자기장들이 서로 겹쳐 전체 코일을 통과하는 보다 강한 자기장을 형성합니다.
솔레노이드의 자기장 계산
선형 솔레노이드의 자기장은 여러 요소에 의해 영향을 받으며, 주로 다음의 공식으로 표현할 수 있습니다:
- 솔레노이드의 길이 (ℓ)
- 코일의 전체 턴 수 (N)
- 코일에 흐르는 전류의 세기 (I)
- 코일의 반지름 (r)
이러한 변수들을 포함하여, 솔레노이드 내부의 자기장(B)은 자기장의 강도를 나타내는 공식에 의해 계산됩니다:
B = μ0 * (N / ℓ) * I
여기서 μ0는 진공에서의 자기 투자율을 나타내며, 상수값인 4π * 10-7 T·m/A(테슬라·미터/암페어)로 정의됩니다. N/ℓ는 단위 길이당 코일의 턴 수를 나타냅니다. 자기장 강도는 직접 비례하여 전류의 세기와 코일의 턴 수에 의존하며, 길이에는 반비례하는 관계를 나타냅니다.
실제 어플리케이션에서, 선형 솔레노이드는 밸브 제어부터 전자 기기의 구동기까지 다양한 방식으로 활용됩니다. 예를 들어, 솔레노이드 밸브는 유체의 흐름을 조절하는 데 사용되며, 전기적 신호에 의해 밸브를 여닫을 수 있습니다.
솔레노이드의 응용
선형 솔레노이드는 그 기능에 따라 여러가지 형태로 설계될 수 있습니다. 의료 장비, 자동차, 가전제품 등 다양한 산업에서 사용되며, 간단한 구조에서부터 복잡한 메커니즘까지 설계됩니다. 적절한 솔레노이드의 선택은 응용 분야에 따라 요구되는 힘, 속도 및 응답 시간 등의 요소들을 고려해야 합니다.
선형 솔레노이드의 효율과 최적화
선형 솔레노이드의 효율은 에너지 손실을 최소화하고 원하는 기계적 운동을 최대화하는 것입니다. 효율을 높이기 위해서는 제작 공정은 물론, 환경에 맞는 재료 선택과 정밀한 제어 시스템이 필요합니다. 열 관리를 잘하여 솔레노이드의 과열을 방지하고, 전자기간섭(EMI) 최소화도 중요한 고려사항입니다.
최적화를 위해 엔지니어들은 종종 선형 솔레노이드를 위한 컴퓨터 시뮬레이션을 사용합니다. 이를 통해 다양한 설계 변수들을 조정하며, 가장 효과적인 구조와 동작 원리를 찾아낼 수 있습니다. 또한, 실험과 시제품 테스트는 솔레노이드의 성능을 확인하고 미세 조정하는데 필수적입니다.
결론
선형 솔레노이드는 전자기학의 원리를 이용하여 다양한 산업 분야에서 중요한 역할을 합니다. 이들은 작동 원리가 단순함에도 불구하고, 강력한 기계적 힘을 생성할 수 있는 능력 덕분에 널리 사용됩니다. 솔레노이드의 자기장을 정확히 계산하고 이해하는 것은 효율적이며 신뢰성 높은 설계를 위해 필수적입니다. 응용 분야에 따라 올바르게 설계된 솔레노이드는 작동 효율을 최적화하고, 장비의 안정성을 제고하며, 지속 가능한 에너지 사용을 도모합니다. 따라서, 기본적인 물리 이론을 실용적인 공학 설계에 응용하는 것이 선형 솔레노이드의 성공적인 사용에 있어 큰 열쇠라고 할 수 있습니다.
