係止ソレノイドは電流を利用し物体を制御する電磁装置で、アンペール法則やファラデー法則に基づき様々な産業で応用されています。
係止ソレノイドとは

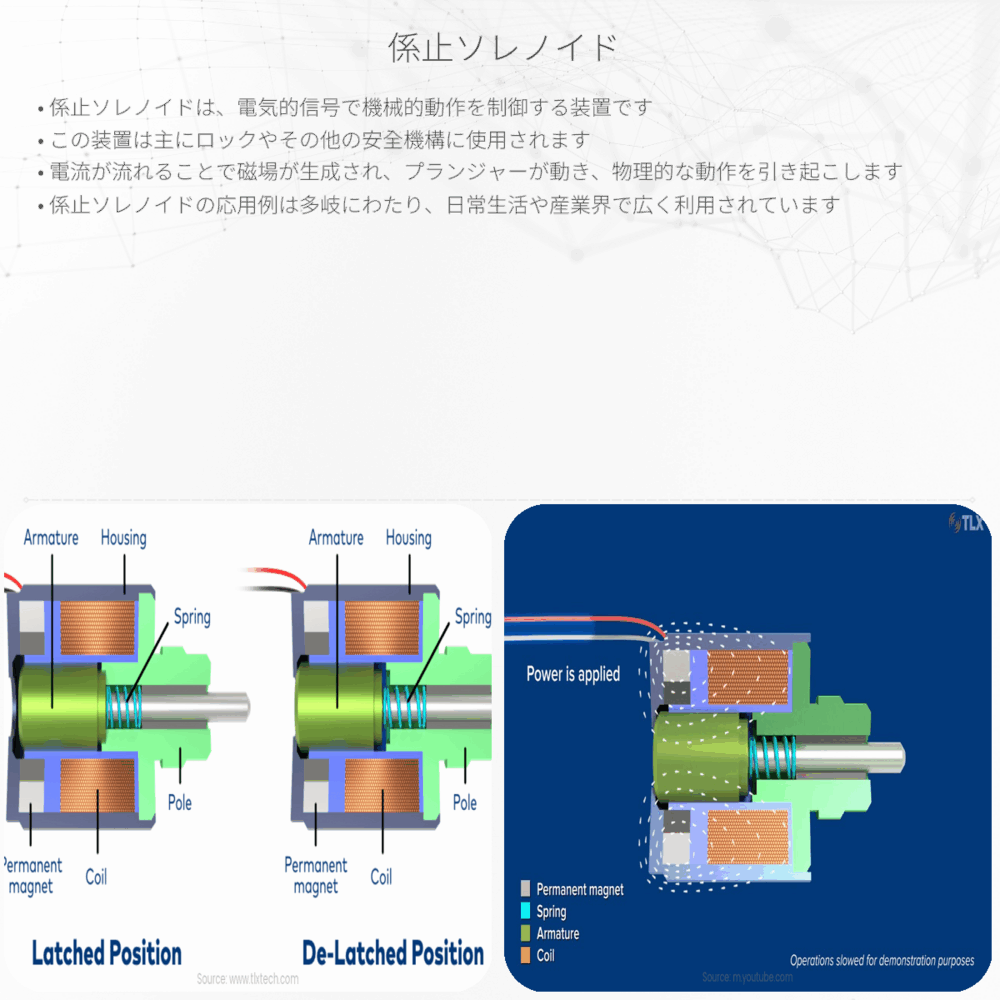

係止ソレノイドは、電磁石の一種で、電気が流れたときに生じる磁力を利用して、物体を引きつけたり開放したりするための装置です。基本的にはコイル（巻線）と呼ばれる電線が円筒形に巻かれた形状をしており、内部には移動可能な鉄製の芯（コア）が含まれています。電流がコイルを流れると、コイル内に一時的な磁場が形成され、芯が引き寄せられることによって動作します。
係止ソレノイドの基本的な原理
係止ソレノイドの原理はアンペールの法則とファラデーの電磁誘導の法則に基づいています。アンペールの法則は電流が流れる導体に周囲に磁場が形成されることを説明しており、これによりソレノイド内で磁場が発生します。ファラデーの法則は磁場の変化が電場を生じさせることを示しており、これが電磁誘導の基礎です。
電流Iがソレノイドのコイルを流れるとき、コイルの長さlにわたって一様な磁場Bが発生し、その磁場は次の式で表されます。
B = μ0 * (N / l) * I
- μ0は真空の透磁率であり、おおよそ4π * 10-7 H/m（ヘンリー毎メートル）です。
- Nはコイルの巻数です。
- Iはコイルを流れる電流の強さです。
このとき、磁場はコイルの中心に最も強くなります。また、磁性体である芯がコイルの中に入ると、磁場が芯に集中し、ソレノイドの磁力が増大します。
係止ソレノイドの応用例
係止ソレノイドは様々な産業で応用されています。代表的な例としては以下が挙げられます。
- 自動販売機のコイン機構 — コインの挿入を検知し、商品を解放する役割を果たします。
- ドアロックシステム — 電子鍵によりドアの施錠及び解錠を制御します。
- 工業機械 — 精密な位置決めや有無検出など、様々な動作の制御に用いられます。
係止ソレノイドはシンプルで信頼性の高い機構であるため、エンジニアリングの分野で広く使われているのです。
まとめ
係止ソレノイドは電流と磁力を利用して物理的な動作を制御する非常に便利な装置です。物理法則を基にして設計されており、その実用性は多岐にわたっています。電気と磁力の関係を理解することは、エンジニアリングの世界をより深く理解する上での第一歩と言えるでしょう。
