ボード対ボードコネクターとは、異なるプリント基板間で電力と信号を伝送するための電子部品で、その選択方法や種類について解説します。

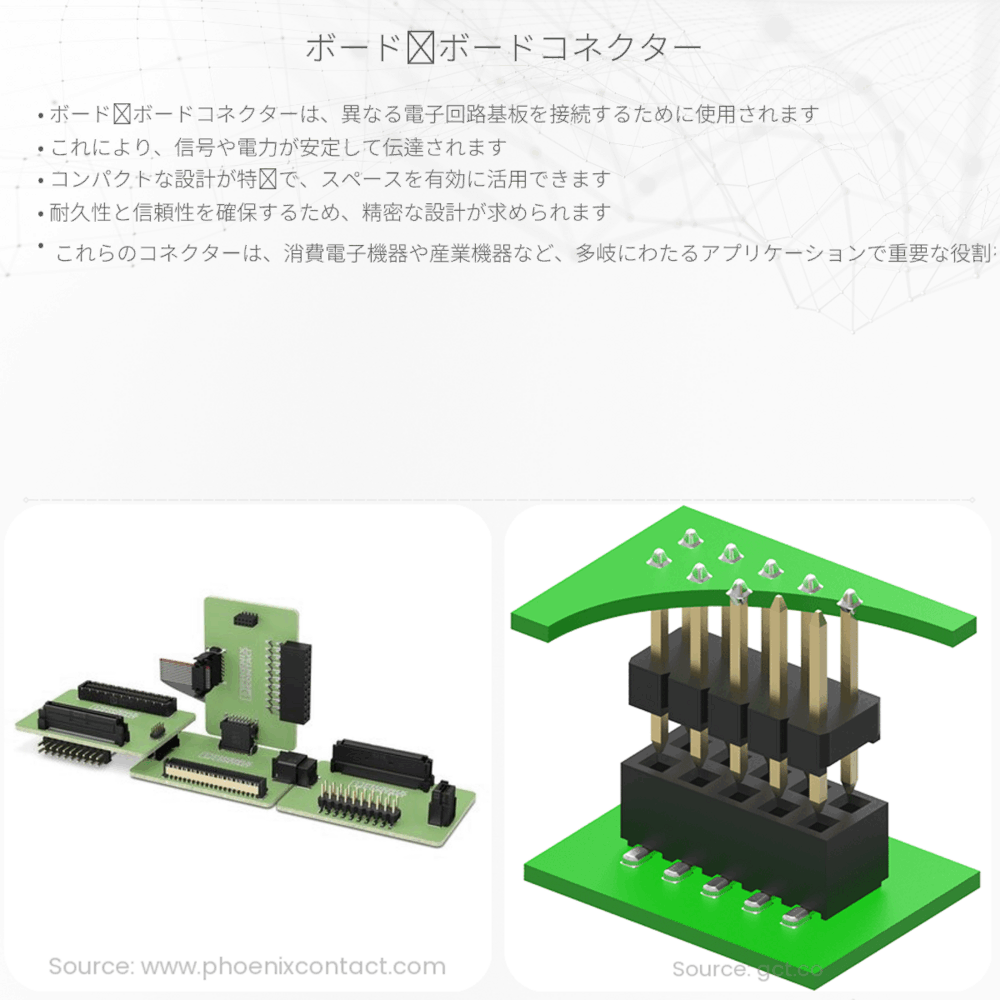

ボード対ボードコネクターの基本
ボード対ボードコネクターは、電子工学の分野で不可欠な要素であり、異なるプリント基板(PCB)間で信号や電力を伝送するために使用されます。これらのコネクターは、電気的接続を確保しながら、物理的な接続や分離を可能にする設計が施されています。ボード対ボードコネクターは多機能で、信号伝送の質、電磁干渉の抑制、構造的強度などの要素を考慮して設計されているのです。
ボード対ボードコネクターの種類
- メール・ツー・フィーメールコネクター – ピン（メール）とソケット（フィーメール）がそれぞれ異なるPCBに実装されており、互いに接続することで電気的なパスを確立します。
- ヘッダーとソケットコネクター – 一方のPCBにはヘッダーが取り付けられ、もう一方には対応するソケットがあります。通常、さまざまなピッチサイズやピン数で利用可能です。
- ファインピッチコネクター – 非常に小さいピッチで設計されており、密度が高く小型の機器に適しています。
ボード対ボードコネクターの選択
適切なコネクターを選ぶ際には、下記の点を考慮する必要があります。
- 電流と電圧の要件 – コネクターが安全に扱える最大電流（アンペア）と電圧（ボルト）。
- 信号の頻度 – 高周波や高速データ転送に適したコネクターを選ぶ必要があります。
- 機械的な耐久性 – コネクターが物理的な挿入/引き抜きに耐える回数。
- サイズと形状 – 利用可能なスペースに合わせたコネクターサイズと形状。
- 環境への抵抗 – 温度変化、湿度、腐食などの影響に対する耐性。
電気と磁気
ボード対ボードコネクターは、電気と磁気という二つの物理現象の基本原理を利用しています。電気は電子の流れであり、磁気は電流が生成する磁場によって生じます。これらの現象は、次のような重要な法則によって記述されています。
オームの法則は、電流(I)は電圧(V)に比例し、抵抗(R)に反比例すると述べています。
\[ I = \frac{V}{R} \]
また、マックスウェルの方程式は電磁場と電荷、電流との関係を統合したものです。これらの方程式は現代の電気工学の基礎を築いています。
ボード対ボードコネクターの設計と選択は、このような物理法則と、PCB間で要求される電気的特性を考慮して行う必要があるのです。こうした物理的要素を考慮した上で、適切なコネクターを選ぶことは、電子機器の性能と信頼性を保証する上で不可欠と言えます。
最終的に、コネクターを選ぶプロセスでは、電気・磁気の基本原理だけでなく、実際のアプリケーションにおける要求に基づく実践的な考慮も必要になります。そして、常に新しい技術が進化する中で、コネクターもまた進化を続けており、より高速で信頼性の高い通信を実現するために、常に新たな設計や材料が開発されています。
