スズ-ビスマス-インジウム合金は環境にやさしい無鉛はんだで、電子機器のはんだ付けに理想的な物理的特性を提供します。

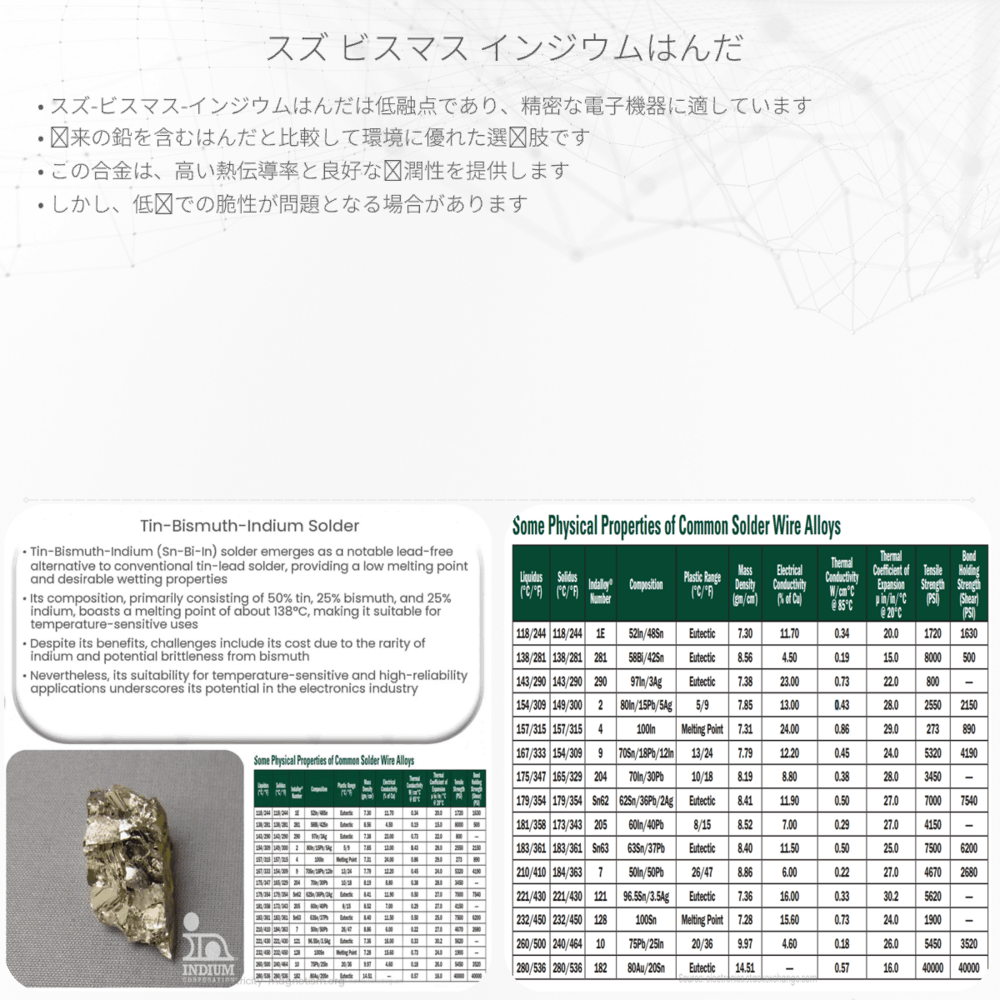

スズ-ビスマス-インジウムはんだの基本
スズ-ビスマス-インジウムはんだ（Sn-Bi-In solder）は電子機器のはんだ付けに広く使用される合金です。硬度が高く、低温でも良好な濡れ性を持ち、さらには鉛フリーで環境に優しいという点で注目されています。この合金の三つの要素はそれぞれ独自の物理的特性を持っており、合わせることではんだとして理想的な性質を実現しています。
- スズ（Sn）ははんだ合金における主要な成分であり、良好な濡れ性と低い融点を提供します。
- ビスマス（Bi）は融点を下げ、合金の熱膨張を抑制し、はんだ付けの温度範囲を広げる効果があります。
- インジウム（In）の添加は接合部の耐久性を向上させ、特に温度変動が激しい状況下での信頼性を高めます。
スズ-ビスマス-インジウム合金は融点が約90-200℃と比較的低く、組み立て工程での熱的なストレスを低減させることができるため、デリケートな電子部品や温度に敏感なアセンブリでの使用に特に適しています。通常のスズ-鉛はんだに比べ、スズ-ビスマス-インジウムはんだは無鉛であるため、RoHS (Restriction of Hazardous Substances) 指令などの環境に関する規制に適応しており、電子機器業界での使用が推奨されます。
電気・磁気の観点からのはんだの役割
はんだは電子部品を回路基板に固定するだけでなく、電気的な接続も提供する重要な役割を持ちます。良質なはんだ付けは低抵抗で信頼性の高い導体経路を形成し、電気回路の性能を保証します。しかし、はんだ接合部の物理的および化学的特性は電子部品の動作に大きく影響する可能性があり、これがはんだ材料の選択の重要性を高めています。
また、磁気的特性に関しても、はんだ合金によっては微小な磁場の影響を受ける場合があります。これは通常のデジタル回路においては顕著な問題ではありませんが、高精度を要求するアナログ回路やセンサー類においては考慮する必要があります。
はんだの工学的応用と挑戦
工学の世界において、はんだは機械的な強度を提供する役割も担います。しかしながら、スズ-ビスマス-インジウム合金のような無鉛はんだは従来の鉛を含むはんだに比べて脆性が増すことがあります。それ故に、はんだ付けされた接合部は、物理的ストレスに対する耐性に関して、設計段階ですでに配慮される必要があります。
無鉛はんだの普及に伴い、はんだ付けプロセスに新たな課題も登場しています。これには、合金の湿潤特性の最適化、接合部の信頼性の確保、そして熱サイクルなどへの耐久性が含まれます。工学者たちはこれらの課題に対処するために新しい合金の調合、はんだ付け技術の改善、さらには接合性能の評価方法の開発など、様々なアプローチを採用しています。
エレクトロニクスへの応用を考慮すると、スズ-ビスマス-インジウム合金はその特性から積極的に選択される材料です。それは電子工学における環境規制に適応しつつ、性能と信頼性のバランスを保つための一つの手段を提供しています。
最先端のエレクトロニクスが日進月歩で進化する中で、はんだ材料の進化もまた重要となっています。スズ-ビスマス-インジウム合金は、将来的なエレクトロニクス製品の品質と環境への配慮の両方を提供する重要な材料です。
