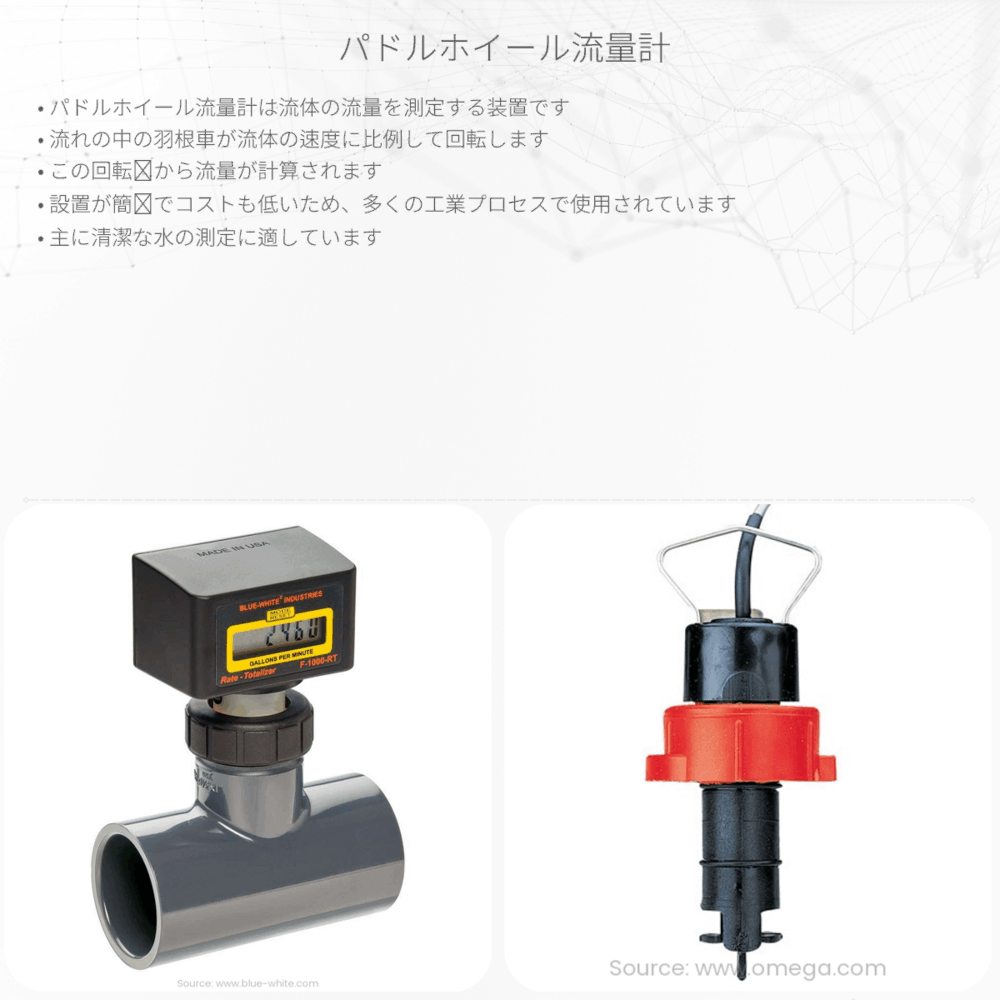

パドルホイール流量計は低コストで維持が容易な測定装置であり、水処理や化学産業などで流体の流速を測定するために用いられます。
パドルホイール流量計とは？
パドルホイール流量計は、流体の流量を測定する装置の一種です。この流量計は、流体の速度に比例して回転するパドルホイールが特徴で、その回転速度から流量を計算します。パドルホイール流量計は、そのシンプルさとコスト効率の良さから、水処理施設や化学工業、食品加工業界など、さまざまな分野で広く利用されています。
パドルホイール流量計の原理
パドルホイール流量計の基本的な原理は、流体の流れによりパドルが力を受けて回転するというシンプルな概念です。流量計内部に設置されたパドルは、流体の速度に比例して回転します。つまり、流体の速度が速ければ速いほど、パドルの回転速度も速くなります。
一般的に、以下の関係式によって流量を計算します。
\( Q = K * n \)
- \( Q \) : 流量（体積/時間）
- \( K \) : 設定された校正係数
- \( n \) : パドルの回転数（回転/時間）
校正係数\( K \)は、流量計を特定の流体に対してキャリブレーションすることで得られます。これは、流量計の精度を保証するために必要な手順です。
パドルホイール流量計の構成要素
パドルホイール流量計は主に以下の部分で構成されています。
- パドルホイール : 流体の流れを受けて回転する部分。
- センサー : パドルの回転数を電気信号に変換する部分。
- トランスミッター : 電気信号を処理し、デジタル表示や制御システムへの出力を可能にする部分。
パドルホイール流量計のメリットとデメリット
パドルホイール流量計の利点は多くあります。
- コスト効率が良い。
- 設置とメンテナンスが容易。
- 流体の性質（粘性や純度）に比較的強い。
一方で、以下のようなデメリットもあります。
- 非常に低い流速や高い流速では正確な測定が難しい。
- 固形物の含有や流体中の気泡によって精度が低下することがある。
パドルホイール流量計の応用例
パドルホイール流量計の応用例には、以下のようなものがあります。
- 給水や排水処理施設での流量監視。
- 化学薬品の投入量制御。
- 飲料水やビール、乳製品などの食品加工における流量制御。
このように、パドルホイール流量計は多岐にわたる分野での流量測定に有効なツールであり、その使いやすさとコスト効率の良さから多くの工業プロセスで重宝されています。
