유체의 유량을 측정하는 패들 휠 유량계의 동작 원리, 전기적 자기 유도와 주파수 측정 방법을 상세하게 설명합니다.
패들 휠 유량계의 기본 원리

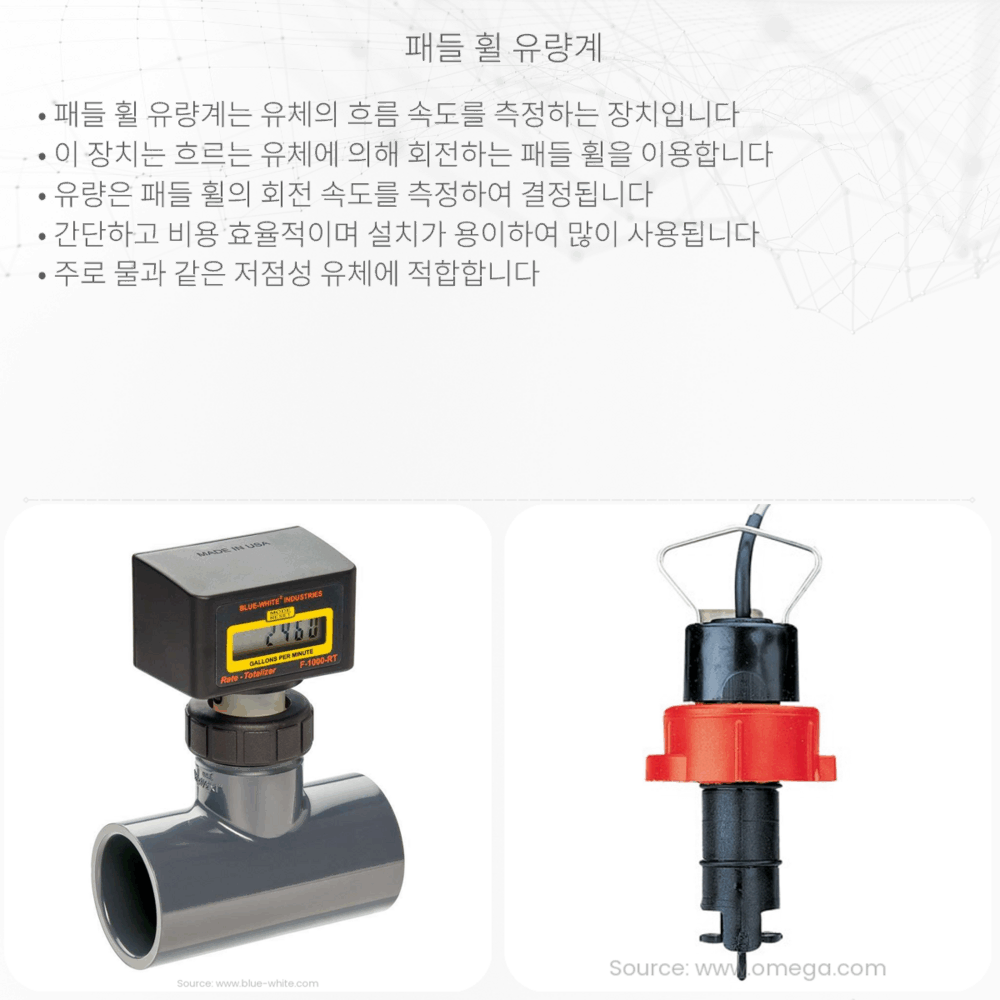

유량계는 유체의 흐름 속도나 유량을 측정하는 장치입니다. 이 중에서 ‘패들 휠 유량계(Paddlewheel flowmeter)’는 그 이름처럼 물레방아(paddle wheel)와 비슷한 구조로 수액의 유속을 측정합니다. 이 기기는 패들이 장착된 휠이 유체의 흐름에 따라 회전하고, 그 회전 속도를 통해 유량을 산출합니다. 전기와 자기를 이용해 이 작업을 수행하는데, 바로 여기서 전기와 자기의 기본 개념이 유량 측정에 어떻게 적용되는지 알 수 있습니다.
전기와 자기의 결합: 패들 휠 유량계 동작 원리
패들 휠 유량계는 유체의 흐름을 감지할 때 자기학적 특성을 이용하는데, 이는 파라벨스트로(V/F, Voltage/Frequency) 변환의 원리를 사용합니다. 패들 휠이 회전하면, 이와 결합된 자석도 함께 회전하게 됩니다. 자석의 회전으로 인해 주위의 코일에서 전기적 신호가 발생하며, 이 전기적 신호의 빈도가 패들 휠의 회전 속도와 직접적으로 관련됩니다.
- 자기 유도: 회전하는 패들 휠 주변의 자석이 코일을 통과할 때, 코일 안에 자기장이 변화하고 이를 통해 전기가 유도됩니다. 이 현상은 패러데이의 전자기 유도 법칙에 근거하며, 이는 변하는 자기장이 전기장을 생성함을 설명합니다.
- 주파수 측정: 유도된 전기 신호는 주파수로 변환됩니다. 이 주파수는 패들 휠의 회전수와 비례합니다. 따라서, 더 빠른 유속으로 인해 패들 휠이 더 빨리 회전하면 전기 신호의 빈도도 높아집니다.
- 유량 계산: 측정된 주파수를 통해 유량을 계산할 수 있습니다. 유량(Q)은 일반적으로 Q = K * f로 표현됩니다. 여기서 K는 유량계의 특정 상수(calibration constant)이며, f는 측정된 주파수입니다.
패들 휠 유량계의 적용
패들 휠 유량계는 농업, 제조, 수처리 시설과 같은 다양한 산업에서 유체의 유량을 모니터링하고 제어하는 데 사용됩니다. 이 장치는 특히 비점성, 비부식성, 저료구(filtrate)와 같은 청정 유체의 유량 측정에 적합합니다. 그러나, 고체 입자나 공기 방울이 포함된 유체의 경우 패들 휠의 회전을 방해할 수 있으므로 다른 유형의 유량계를 고려해야 합니다.
패들 휠 유량계의 장단점
- 장점:
- 설치가 쉽고 유지 관리가 간단합니다.
- 비교적 저렴한 비용으로 유량을 정확하게 측정할 수 있습니다.
- 다양한 유체에 적용 가능합니다 (특별한 환경이나 입자를 포함하지 않는 경우).
- 단점:
- 매우 더러운 유체나 고체 입자가 많은 유체에는 적합하지 않습니다.
- 내구성에 제한이 있을 수 있어, 빈번한 교체나 유지보수가 필요할 수 있습니다.
패들 휠 유량계의 사용은 전기와 자기의 원리를 적절히 활용하여 현대 산업에서 필수적인 유체 유량을 측정하는 데 큰 도움을 줍니다. 이러한 장치들을 통해 우리는 유체 동역학과 관련된 원리를 더 잘 이해하고, 더 효과적으로 유체 시스템을 관리할 수 있습니다.
