熱質量流量計の仕組みと原理、そしてその計測装置の様々な産業での応用についてわかりやすく解説します。
熱質量流量計の基本
熱質量流量計は、流れている流体（液体やガス）の質量流量を直接測定する装置です。エネルギーの保存法則に基づいており、流体を通して熱エネルギーを移動させることにより作動します。この記事では、その機能と応用について解説します。
熱質量流量計の原理
熱質量流量計は、一般に二つの基本原理に基づいています：熱分散式（thermal dispersion）と熱交換式（calorimetric）です。

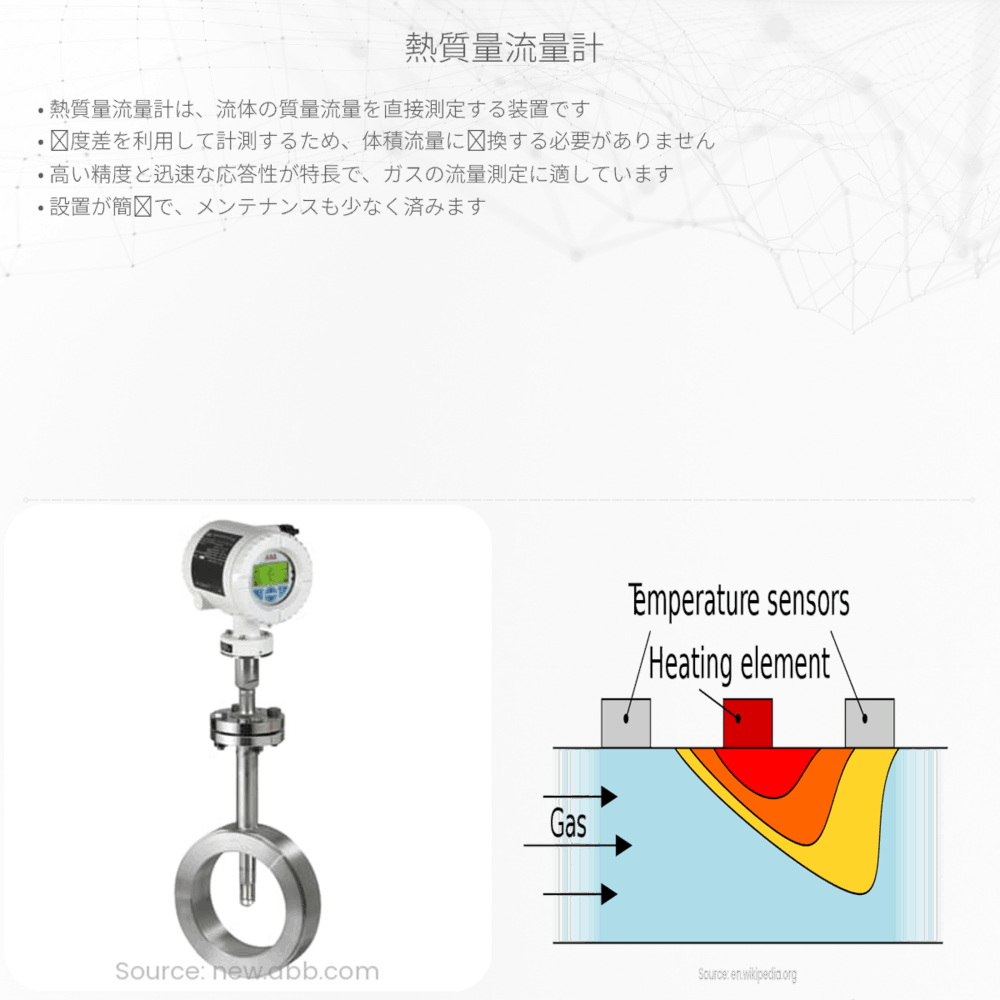

- 熱分散式流量計では、流体の流れによって取り去られる熱量を測定します。流体が流れる管の中に加熱要素と温度センサーを配置し、加熱要素に一定の電力を供給します。流体が流れると熱が運ばれ、その熱量の差が温度センサーによって検出されます。この温度差は流体の流速に比例し、結果として質量流量が計算されます。
- 熱交換式流量計は、流体が加熱要素と冷却要素の間で熱を輸送することを利用します。加熱要素が流体を温め、流体が冷却要素に熱を渡す過程で、その熱量の移動が測定されます。この熱量は流体の質量流量に直接関係しています。
どちらの方式も、熱量と流量の関係を示すキングの法則（King’s Law）を用いて質量流量と関連付けます。
熱質量流量計の方程式
熱分散式流量計では、流体の流速と熱の関係を定式化するために以下の方程式が使われます：
\[ Q = k * A * (T_h – T_f) \]
ここで、
- Qは、流体の質量流量
- kは、比例定数
- Aは、流れの断面積
- Thは、加熱要素の温度
- Tfは、流体の温度
熱量と質量流量の間には直接的な関係があるため、流速の測定は温度測定を通して非接触で行うことができます。これにより精密な制御が可能になり、多くの産業プロセスでの応用が拡がっています。
熱質量流量計の応用
熱質量流量計はその高い精度と信頼性から、様々な産業で使用されています。主な応用例は以下の通りです：
- ガスの流量制御と監視
- 半導体製造における化学ガスの流量管理
- エネルギー管理システムにおける燃料と空気の混合比の制御
- 医療産業における呼吸ガスの流量測定
高精度の質量流量監視は、これらの用途においてエネルギー効率の向上、製品の品質維持、安全性の確保に寄与しています。
まとめ
熱質量流量計は流体の質量流量を正確に測定するための強力なツールです。独自の熱原理に基づいており、接触しないため流体に影響を与えません。産業全般における正確な流量制御が必須とされる現代において、熱質量流量計の役割は非常に重要です。
