ピトー管流量センサーとは何か
ピトー管流量センサーは、液体や気体の流れの速度を測定する装置です。このセンサーの原理は、フランスのエンジニア、アンリ・ピトーによって18世紀に発見されました。航空機の速度計や工業分野での流量計測など、多くの分野で利用されています。
ピトー管の動作原理
ピトー管は、流体の静圧と動圧の差を測定することによって速度を計算します。静圧は流体が静止しているときの圧力、動圧は流体が移動することによって生じる圧力のことです。これらを利用して、流体の速度を次の方程式によって求めることができます：
\[ V = \sqrt{\frac{2 * (P_{\text{total}} – P_{\text{static}})}{\rho}} \]
ここで、\( V \)は流体の速度、\( P_{\text{total}} \)は総圧力、\( P_{\text{static}} \)は静圧、そして\( \rho \)は流体の密度を表します。この式から、流体の速度と圧力の差が直接関係していることがわかります。
ピトー管流量センサーの構造

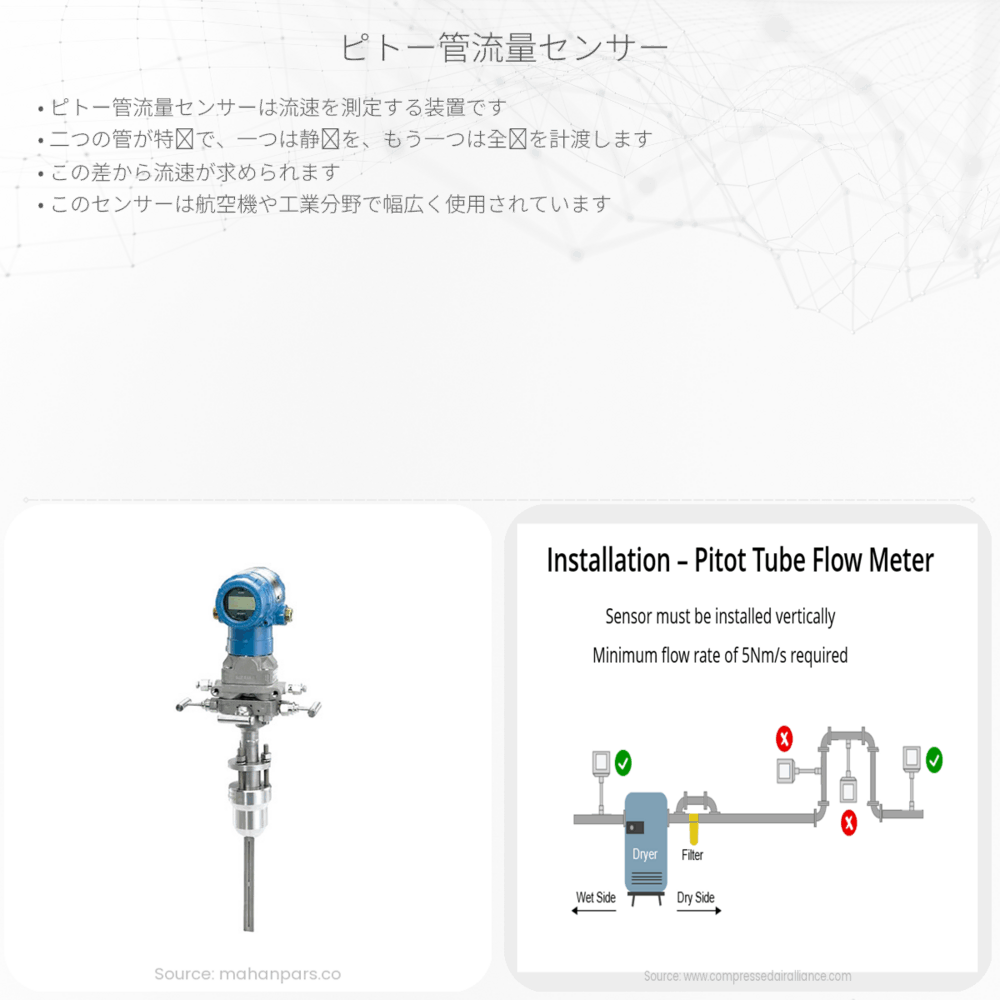

一般的なピトー管は、長い管の端に開口部があり、その先端には総圧を測定するための開口部があります。管の側面には、静圧を測定するための小さな穴がいくつか開いています。これにより、流れる流体の総圧力と静圧力を同時に測定することができます。
ピトー管を使用した流量測定
ピトー管は、流体の速度を測定するだけでなく、流量（単位時間あたりの流体の量）を測定するためにも使用されます。流速と流体の断面積から、次の流量の式を使用して計算することができます：
\[ Q = A * V \]
ここで、\( Q \)は流量、\( A \)は流体が流れる管やチャンネルの断面積、\( V \)は流体の速度です。この関係を使って、実際の流体の流量を求めることが可能になります。
ピトー管の実用的な応用
ピトー管流量センサーは、飛行機の速度計測だけでなく、自動車の風洞実験、気象観測、産業プラントでのガスや液体の流量制御など、多岐にわたる分野で使用されています。正確で堅牢な測定方法として、現代の技術分野においても重要な役割を果たしているのです。
まとめ
ピトー管流量センサーは、流体の圧力の差を測定することによって速度を求めることができるシンプルでありながら精巧な装置です。航空、自動車、気象学、工業プロセスなど幅広い分野で活躍しており、流体のダイナミクスを理解するための基本的なツールの一つです。この便利なセンサーによって、私たちは日常生活において目にすることのできない流体の動きを可視化し、制御することが可能になっているのです。
