セラミックコンデンサの基礎
電気と磁気の世界では、コンデンサは極めて重要な役割を果たします。セラミックコンデンサは、その名が示す通り、セラミック材料を介電体として使用したコンデンサの一種です。この記事では、セラミックコンデンサが何であり、どのように動作するか、そしてそれが電気工学や電子機器にどのように応用されるかについて解説します。

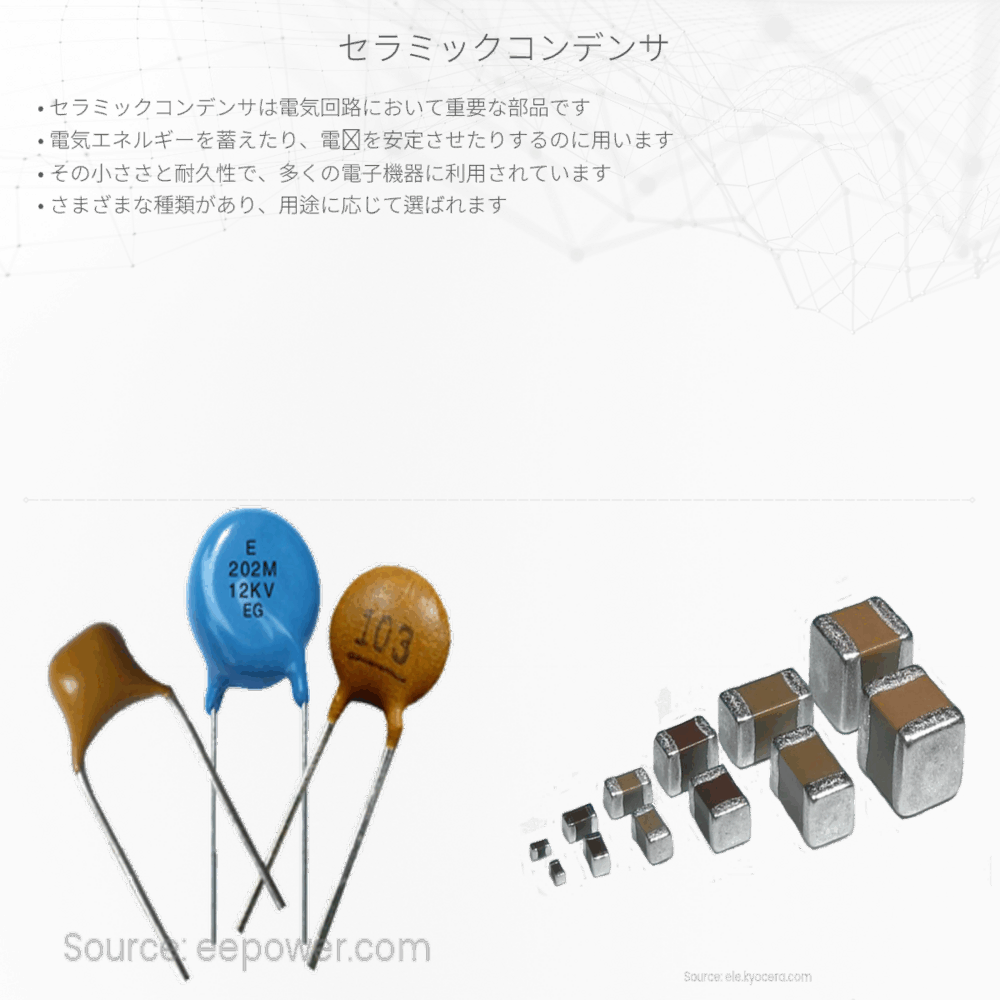

セラミックコンデンサとは?
セラミックコンデンサは、金属の電極とセラミックの介電体から成る受動的な電子部品です。セラミックの種類に基づいて、さまざまな性質を持つコンデンサが製造されます。それらは、温度係数の違い、耐電圧範囲、容量値の安定性などによって区別されます。
セラミックコンデンサの動作原理
コンデンサは電荷を蓄える能力があります。セラミックコンデンサが電荷を蓄えるとき、電気はセラミックの介電体の両側の金属電極に蓄積されます。介電体は電極間で電荷を分離する役割を果たし、電極間に電位差が生じるとコンデンサに蓄積される電荷の量が決まります。この電荷の量は、コンデンサの容量として知られています。
コンデンサの容量\( C \)は次の式で表されます:
\[ C = \frac{Q}{V} \]
ここで、\( C \)はコンデンサの容量（ファラド単位）、\( Q \)は蓄積される電荷（クーロン単位）、\( V \)は電極間の電圧（ボルト単位）です。
セラミックコンデンサの種類
- クラス1コンデンサ: 温度による影響が少なく、高精度かつ高安定性を持ちます。この種類のコンデンサは、周波数が高い回路や精密なフィルタリングが必要な用途に適しています。
- クラス2コンデンサ: 容量が大きい一方で、温度や電圧の変化による影響を受けやすいです。このため、一般的なバイパスやカップリング用途、または電源回路で頻瑣に利用されます。
セラミックコンデンサの応用
電子回路でセラミックコンデンサは非常に多用されます。彼らが持つ小型かつ多機能である特性は、様々なアプリケーションにおいて重宝されています:
- 電力供給: コンデンサは電源からのスパイクやノイズを減らすために使用され、電源回路を安定化させます。
- 信号処理: 信号のフィルタリングや波形形成に利用され、電子回路のパフォーマンスを向上させます。
- タイミング回路: 時間的な遅延を作り出すために使われ、タイマーや発振器などに適用されます。
まとめ
セラミックコンデンサは、そのコンパクトさ、大量生産に適したコスト、そして幅広い用途により、現代の電子工学において不可欠なコンポーネントであると言えます。彼らは、電子機器がスムーズかつ正確に機能するために欠かすことのできない要素です。
