세라믹 콘덴서는 전자기기에서 전기 에너지를 저장하는 데 사용되는 유전체 소자로, 다양한 유형과 장점이 있어 모바일과 컴퓨팅 기기에 필수적입니다.

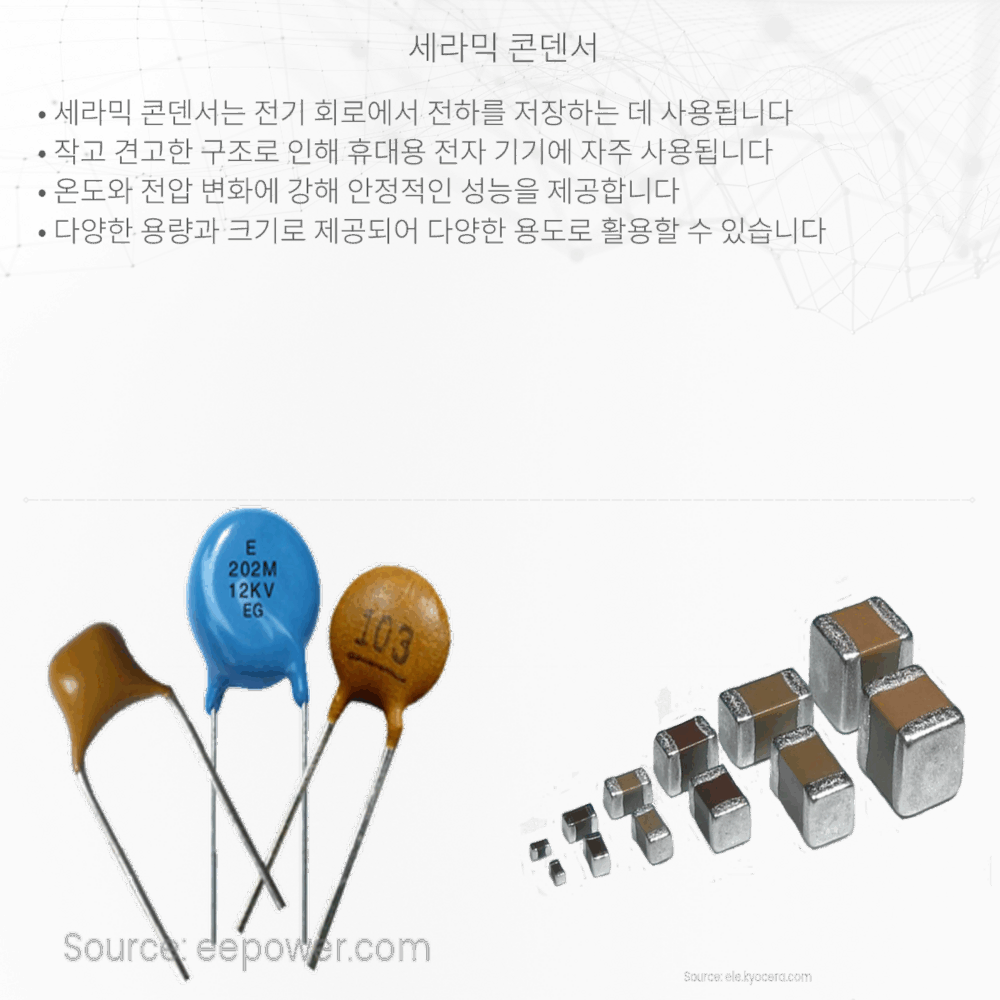

세라믹 콘덴서란 무엇인가요?
세라믹 콘덴서는 전기적 에너지를 일시적으로 저장하는 데 사용되는 일종의 콘덴서입니다. 콘덴서란 전기 용량이 있는 전기회로의 소자로, 두 도체 사이에 절연체(유전체)를 두고 전기를 축적하는 장치입니다. 세라믹 콘덴서의 경우에는 이 유전체로 세라믹 소재를 사용하며, 이로 인해 다양한 전자기기에서 널리 쓰이고 있습니다.
세라믹 콘덴서의 구조와 원리
세라믹 콘덴서는 두 개의 금속 도체 판(전극) 사이에 세라믹이라는 재료를 유전체로 사용하여 만듭니다. 세라믹은 전기를 잘 통하지 않으면서 전기장을 저장할 수 있는 성질을 지니고 있어 적합한 유전체입니다. 콘덴서에 전압을 가하면 전기장이 형성되고, 이 전기장에 의해 전극 사이의 세라믹 유전체에 전하가 축적됩니다. 이 축적된 전하 덕분에 콘덴서는 일정량의 전기 에너지를 저장할 수 있게 됩니다.
세라믹 콘덴서의 전기 용량(C)은 세라믹 유전체의 유전 상수(ε), 콘덴서 판 사이의 면적(A), 그리고 판 사이의 거리(d)에 의해 결정됩니다. 전기 용량의 단위는 패럿(F)입니다. 전기 용량을 계산하는 공식은 다음과 같습니다:
\[ C = \frac{ε * A}{d} \]
여기서 ε는 세라믹 재료의 유전상수를 나타내며, A는 전극의 면적, d는 전극 사이의 간격을 나타냅니다.
세라믹 콘덴서의 종류
세라믹 콘덴서는 유전체의 성질에 따라 여러 가지로 분류할 수 있습니다. 주요 종류로는 다층 세라믹 콘덴서(MLCC)와 디스크형 세라믹 콘덴서가 있습니다.
- 다층 세라믹 콘덴서(MLCC): 여러 층의 세라믹 유전체와 금속 전극층을 쌓아 올린 구조를 가진 콘덴서입니다. 이 구조는 단위 부피당 더 많은 전기 용량을 제공하므로, 작은 크기에서도 높은 용량을 실현할 수 있습니다.
- 디스크형 세라믹 콘덴서: 금속 전극이 디스크 형태의 세라믹 유전체의 양면에 부착된 구조입니다. 주로 고주파 회로에서 필터링 용도로 사용됩니다.
세라믹 콘덴서의 장점
- 높은 주파수에서도 안정적인 성능을 유지합니다.
- 작은 크기로도 높은 전기 용량을 가질 수 있습니다.
- 온도 변화에 따른 성능 변화가 적으며, 오래 사용해도 전기 용량이 크게 줄어들지 않습니다.
- 기계적인 충격이나 진동에 강합니다.
이러한 세라믹 콘덴서의 특성 때문에, 모바일 기기, 컴퓨팅 기기, 자동차 전자 장비 등 다양한 분야에서 광범위하게 활용되고 있습니다. 고주파 통신부터 파워 서플라이에 이르기까지 세라믹 콘덴서는 현대 전자기술의 핵심 구성 요소 중 하나로 자리잡고 있습니다.
이 기본 지식을 바탕으로 세라믹 콘덴서의 세계로 더 깊이 들어가 보십시오. 물리학과 공학의 놀라운 결합으로 많은 전자기기들이 어떻게 작동하는지 이해하는 데 도움이 될 것입니다.
