カートリッジヒューズとは過電流保護のために電気回路に使用される装置であり、安全で正確な動作を実現します。
カートリッジヒューズとは

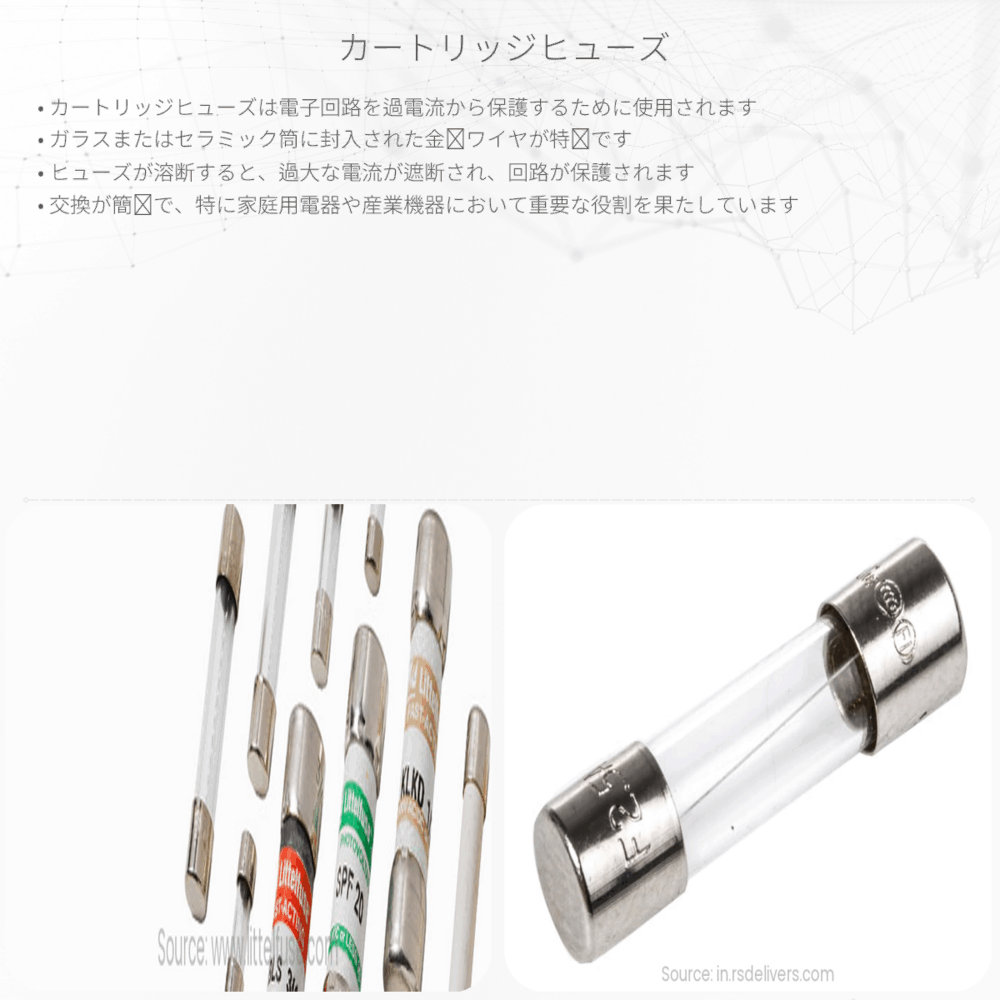

カートリッジヒューズは、電気回路を過電流から守るために使用される保護装置です。この種のヒューズは、特定の電流が流れた際に内部の導体が溶けることで回路を遮断し、過熱や火災のリスクを防ぎます。カートリッジヒューズは、ガラスまたはセラミックのような非導電性の材料で覆われた筒状の形状をしており、内部に融解する金属線や帯が含まれています。
カートリッジヒューズの働き
カートリッジヒューズの基本的な機能は、定格電流を超える電流が流れた際に、その電流を自動的に遮断することです。これは、ヒューズ内の金属線が熱によって溶けることで成し遂げられます。溶けることで回路が物理的に開かれ、さらに電流が流れるのを防ぎます。
- 定格電流: ヒューズが安全に扱うことができる最大電流。
- 過電流: 定格電流よりも大きな電流。
- 融断: ヒューズ内の金属線が溶ける現象。
カートリッジヒューズの種類
カートリッジヒューズにはいくつかの種類があり、それぞれ異なる用途や特性を持っています。
- 遅延タイプ（タイムラグタイプ）: 短時間の過電流に対して一時的に耐えることができ、瞬間的な電流のスパイクが起きた場合にヒューズがすぐに切れることを防ぐ。
- 高速タイプ（ファストアクションタイプ）: 非常に短時間で融断する設計がされており、敏感な電子回路を保護するのに適している。
- 一般タイプ: 一般的な電気製品でよく見られるタイプで、定格電流をわずかに超えた程度の過電流に対して融断する。
カートリッジヒューズの選び方
正しいカートリッジヒューズを選ぶためには、いくつかの要素を考慮する必要があります。
- 定格電流: 回路の通常の運用で想定される最大電流に適したヒューズを選ぶ。
- 定格電圧: ヒューズが扱うことができる最大電圧もチェックする。
- サイズ: 回路に収めるための物理的なサイズが合っているか。
- 遮断容量: ヒューズが遮断できる最大限の電流値（アンペア数）。
- 特性曲線: ヒューズがどのような速さで融断するかのグラフ。
これらの要素をしっかりと理解し、回路のニーズに適したカートリッジヒューズを選ぶことが重要です。過小評価されるとヒューズが頻繁に切れ、過大評価されると回路が適切に保護されない可能性があります。
まとめ
カートリッジヒューズは、電気回路を過電流から守るシンプルかつ効果的な方法です。異なるタイプや定格があるため、使用する際には、回路の要件に応じた適切なヒューズを選択することが大切です。正しいヒューズは、安全性を高めるとともに電気機器の長期間にわたる正常な動作を保証するために不可欠です。
