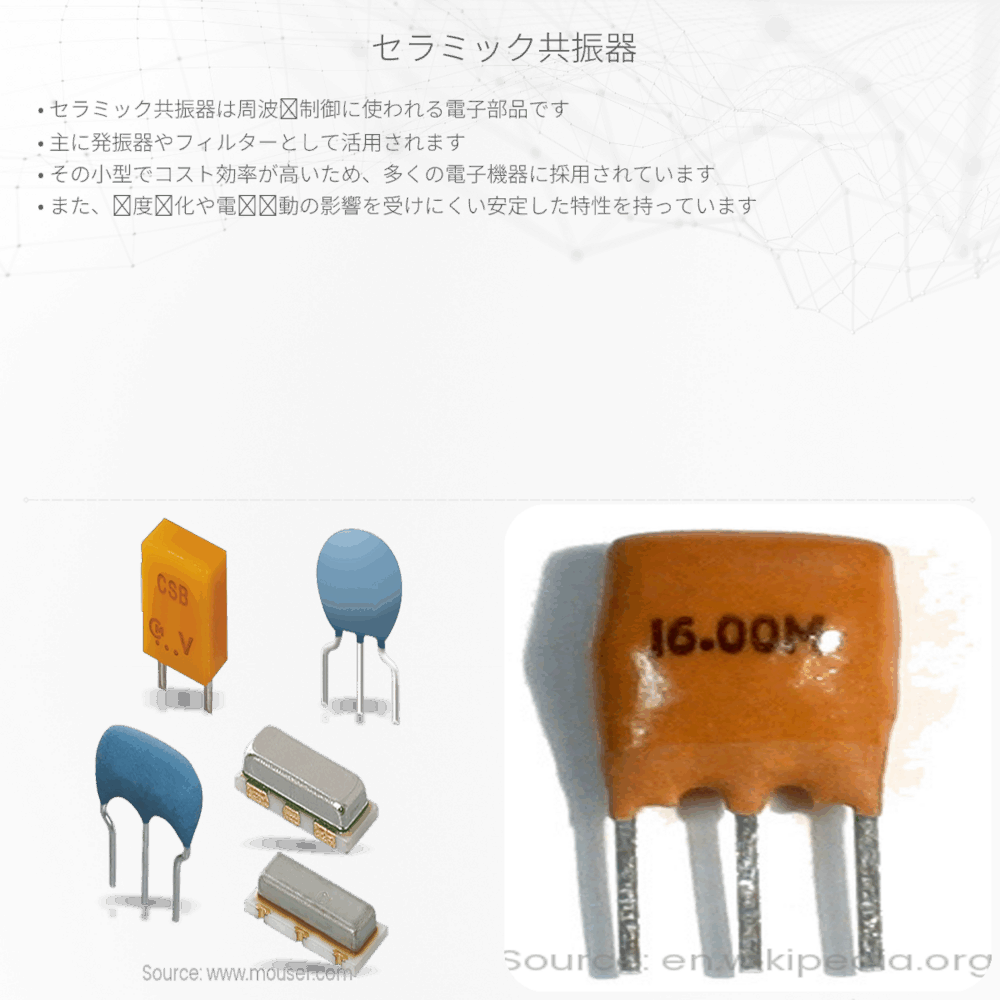

セラミック共振器とは
セラミック共振器は、特定の周波数で振動することを目的とした電子部品です。この共振器は、圧電効果を利用するセラミック材料から作られており、電気信号を機械的振動へ、そして逆に機械的振動を電気信号へ変換することが可能です。そのためには、セラミックの形状や寸法によって決定される特定の「共振周波数」に合わせて設計されています。
セラミック共振器の仕組み
セラミック共振器が動作する基本原理は圧電効果です。圧電効果を発揮するセラミック材料は、電場を加えると微小な寸法の変化を起こし、逆に外部からの力によって電場を発生させる性質を持っています。共振器内部で発生する振動は周辺の電気回路と結合し、電気信号を生成します。共振器は、発振器（オシレータ）回路において、安定した周波数のリファレンスとして用いられることがよくあります。
セラミック共振器の利用
セラミック共振器は、時計回路、ラジオ、携帯電話などのあらゆる電子機器において、安価かつ精度の高い周波数制御を提供するために利用されています。また、環境の変化にも比較的強く、信頼性が高いことから、多くの産業で採用されています。
セラミック共振器の種類
- 圧電セラミックフィルター：特定の周波数帯の信号を選択的に通過させるフィルタとして使われます。
- 圧電セラミック発振器：電子回路において安定した周波数の発振を行うために使われます。
セラミック共振器の選択基準
適切なセラミック共振器を選ぶ際には、次の要因を考慮する必要があります。
- 共振周波数：使用するアプリケーションに適した周波数を持つ共振器を選ぶことが重要です。
- 品質係数（Q値）：Q値が高いほど、共振器の選択性が向上し、より安定した振動を提供できます。
- 温度特性：温度変化による周波数の変動が小さいものを選ぶことが望ましいです。
- サイズと実装方法：回路に適合するサイズと実装方法の共振器を選択する必要があります。
まとめ
セラミック共振器は、その信頼性の高さとコストパフォーマンスに優れた特性により、電子機器の精密な周波数制御に広く用いられています。安価でありながら高いパフォーマンスを発揮するセラミック共振器は、これからも多くの電子機器の不可欠な部品としての地位を維持していくことでしょう。
