インダクティブキックバックはインダクタの電流変化による大きな逆起電力で、電子機器を保護するためサプレッサーが必要です。
インダクティブキックバック（逆起電力）とは
電磁気学において、インダクタンスは電流の変化に抵抗する回路要素の特性です。この特性は、コイルや変圧器といったインダクタに見られます。コイルに流れる電流が変動すると、コイル内部で動いている電荷のエネルギー変化により電磁誘導という現象が発生します。ファラデーの電磁誘導の法則によれば、コイルに流れる電流が時間によって変わるとき、その変化に抗して電動势（起電力）が生じるとされています。
この現象が「インダクティブキックバック」または「逆起電力」と呼ばれるものです。インダクタに電源を切るなどして急激に電流を断とうとすると、その変化に反発する形で非常に大きな電動势が発生します。この逆起電力は、回路における他のコンポーネントを損傷する原因となり得ます。

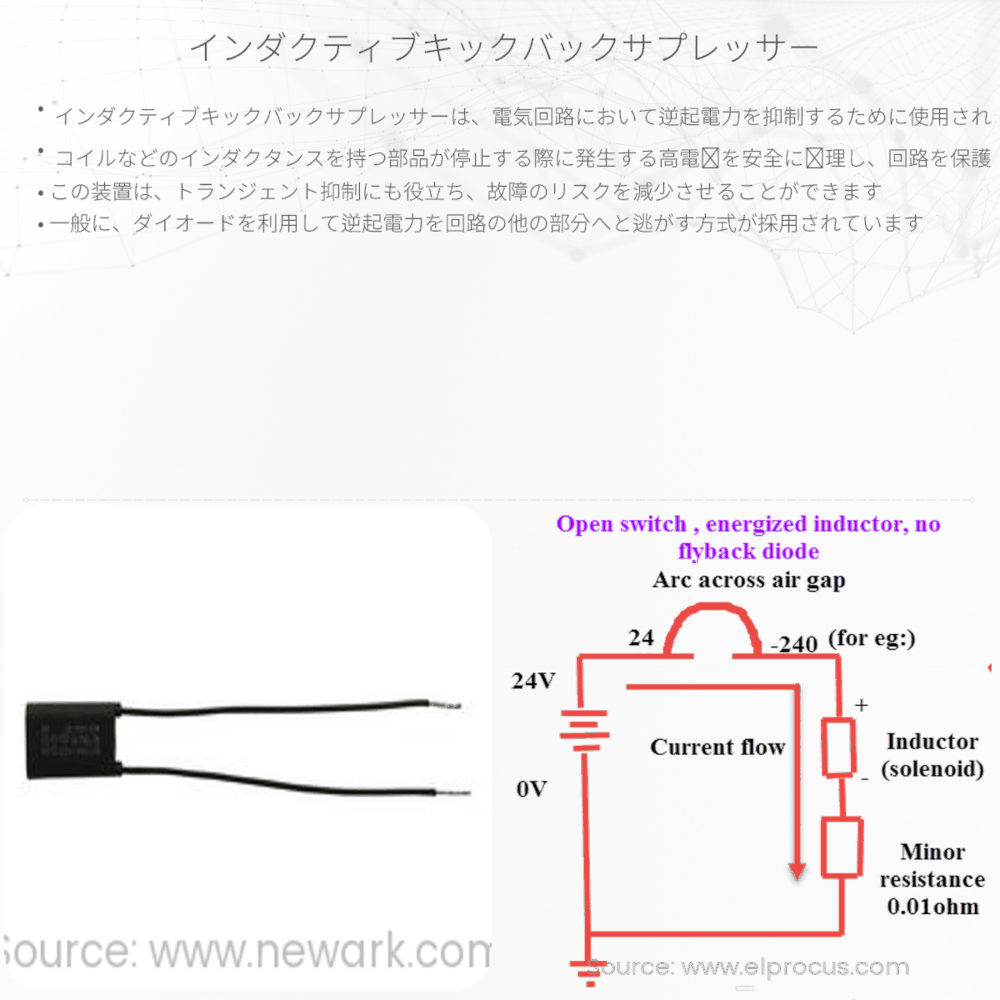

インダクティブキックバックサプレッサー
この強い電動势、つまりインダクティブキックバックによる損傷を防ぐためには、インダクティブキックバックサプレッサーと呼ばれる保護装置が必要です。この装置は、過剰電圧を安全に逃がすことで、様々な形で存在しています。
- ダイオード – 回路において、逆起電力を捉えて無害化する最も一般的な方法はフライバックダイオードと呼ばれるダイオードを使用することです。このダイオードはインダクタに直列に接続され、インダクタに電流が流れる方向に対して逆方向にしか電流を流さない特性を持っています。これにより、スイッチをオフにしたときに生成される逆起電力を安全なループ回路に逃がすことができます。
- バリスター – 印加される電圧が特定のしきい値を超えた際に電流を流すことで、過剰電圧を制限する素子です。
- RCスナバー回路 – 抵抗(R)とキャパシタ(C)を使用して過剰なエネルギーを吸収する回路です。
インダクティブキックバックサプレッサーの重要性
逆起電力を制御することは電子回路を守るために極めて重要です。特にリレー、ソレノイドバルブ、モーターなど、大量のインダクタンスを含むコンポーネントを扱う場合、サプレッサーなしでスイッチングを行うと、逆起電力が他の電子コンポーネントに損傷を与える恐れがあります。また、この急な電動势の変化は電子機器の動作を不安定にしたり、データの損失を引き起こしたりする可能性もあります。
まとめ
インダクティブキックバックは、コイルなどのインダクタンスを持つコンポーネントの普通の動作の一部です。しかし、この現象を放置することは、電子機器にとってリスクが伴います。インダクティブキックバックサプレッサーを適切に選択し、設置することで、電子機器を守ることができます。これらの知識をもって、より安定した電子回路を設計し、保守することが可能となるでしょう。
