インダクティブロードセル

インダクティブロードセルの原理と応用を解説し、荷重測定における電磁誘導の活用とその技術的重要性について紹介します。

インダクティブロードセルについて

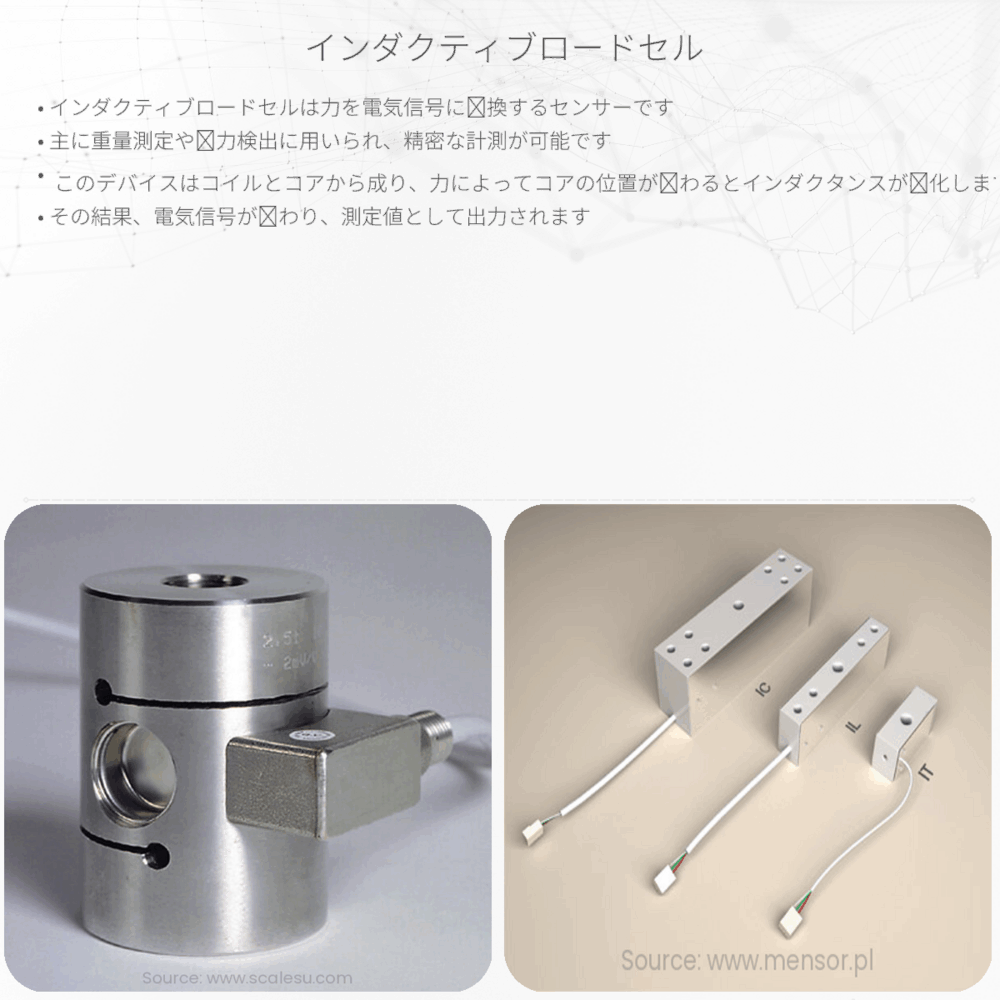

インダクティブロードセルは、荷重や力を測定するために使用されるセンサーの一種です。その動作原理は、電磁誘導の法則に基づいており、これにより物体が受ける力を電気信号に変換することができます。この記事ではインダクティブロードセルの仕組みと応用について解説します。

インダクティブロードセルは、コイルとコア（鉄芯）から構成されています。コイルに交流電流を流したとき、電流が生じる磁場がコア内部を通ります。荷重がかかると、コアの位置が変化し、コイル内の磁束密度が変わります。これによってコイルのインダクタンスが変化し、交流電流の位相や振幅に変化が生じます。

次の式で表される電磁誘導の法則がこの原理の基本です。

\[ V = -N * \frac{d\Phi}{dt} \]

ここで、\( V \)は誘導される電圧、\( N \)はコイルの巻数、\( \Phi \)は磁束、\( t \)は時間を表しています。コアの運動によって磁束\( \Phi \)が時間\( t \)によって変化し、電圧\( V \)が生じるわけです。

インダクティブロードセルの応用は非常に幅広いです。例えば、産業分野では重量計測、力の検出、圧力測定などに使用されます。また、自動車のサスペンションシステムにおいても、荷重変化を検出して適切な応答を行うために用いられます。

インダクティブロードセルは、その精度の高さと、堅牢な設計により多くの分野で欠かせない技術です。電磁誘導の原理を活用して、私たちの周りの多くの機械やシステムが正確に機能するための重要な役割を果たしています。

このセンサーにより力の測定が容易になったおかげで、エンジニアリングの世界ではより複雑で進歩した設計が可能になり、私たちの生活の質を向上させています。物理の基本的な法則がどのように工学的な応用に結びつくのかを理解すれば、その魅力がより一層深まることでしょう。
