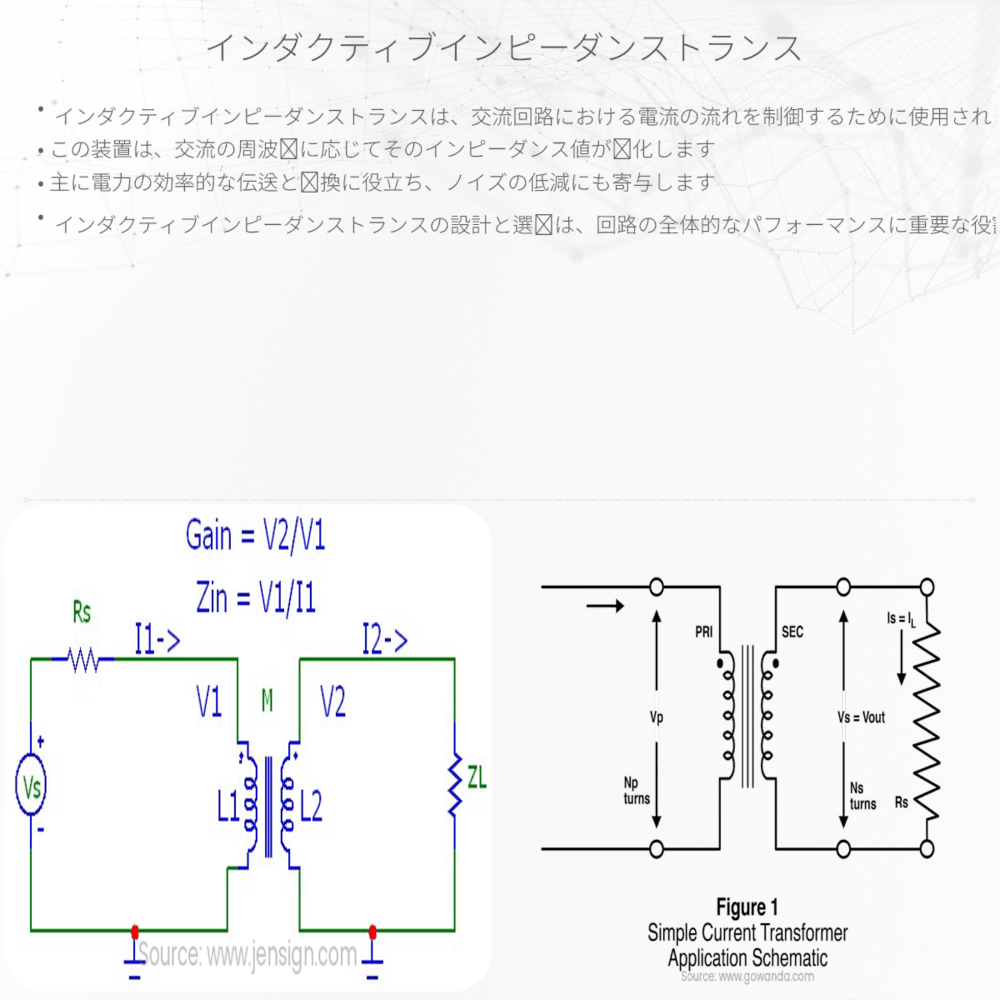

インダクティブインピーダンストランス

インダクティブインピーダンスは交流回路におけるインダクターの抵抗のことで、周波数とインダクタンスに依存し電気工学に不可欠です。

インダクティブインピーダンスとは何か

インダクティブインピーダンスという言葉がしばしば電気工学の話題で登場しますが、これは交流(AC)回路における特定の抵抗の形態を指します。直流(DC)回路における抵抗と異なり、交流回路においてコンデンサやインダクターなどの受動的要素を通る電流は、時間とともにその大きさや方向が変化するため、複雑な抵抗の形が生じます。この抵抗のことを一般にインピーダンスと呼び、その中でインダクターによるものをインダクティブインピーダンスと呼びます。

インダクターとインダクティブインピーダンス

インダクターは、コイル状に巻かれた導線からなり、交流を通すことで磁場を生じます。そして、この磁場が変化する際に生じる誘導電圧が、元の電流の流れに対して抵抗する作用を持ちます。この現象はレンツの法則によって説明され、この誘導電圧のことを起電力と言います。インダクティブインピーダンスは、このインダクターが交流の流れに対して示す抵抗の大きさを表現します。

インダクティブインピーダンスの数値は、インダクターのインダクタンス（単位はヘンリー[H]）と回路を流れる交流の周波数に依存します。式で表すと以下のようになります:

• インダクティブインピーダンス \( Z_L \) = \( j\omega L \)
• ここで、\( j \) は虚数単位、\( \omega \) (オメガ) は角周波数 \( \omega = 2\pi f \)、\( L \) はインダクタンスです。

角周波数は、交流の周波数 \( f \)（単位はヘルツ[Hz]）に \( 2\pi \) を乗じた値です。インダクティブインピーダンスは、この角周波数とインダクタンスの積であり、角周波数が高いほど、またはインダクタンスが大きいほど、インピーダンスが大きくなることを意味します。

トランスフォーマー（変圧器）におけるインダクティブインピーダンス

トランスフォーマーは、交流電流の電圧を変えるための装置ですが、その動作原理にもインダクティブインピーダンスが深く関わっています。トランスフォーマーは、２つ以上のコイル（一次コイルと二次コイル）が存在し、一次コイルを流れる交流電流によって生じる磁場が、二次コイルに誘導電圧を生み出します。このとき、一次コイルのインダクティブインピーダンスはトランスフォーマーの効率や機能性に影響を与える重要な要素となります。

トランスフォーマー設計時にインダクティブインピーダンスを考慮することで、エネルギー損失を最小限に抑えつつ、一次コイルから二次コイルへの電力の効率的な転送が可能になります。また、トランスフォーマーのインダクタンス比（一次コイルと二次コイルのインダクタンスの比）は、電圧変換比と密接な関係があります。

まとめ

インダクティブインピーダンスは交流回路において重要な概念であり、インダクターが持つ特性として理解する必要があります。トランスフォーマーを含む多くの電気機器設計では、このインピーダンスを適切に制御し利用することで、効率良く安定した電気エネルギーの伝達が行われます。物理と工学の知識を組み合わせてインダクティブインピーダンスを理解することは、今後の電気工学の学習や発展に欠かせないステップです。
