인덕티브 임피던스와 변압기의 이해
전기와 자기라는 두 분야는 뗄레야 뗄 수 없는 관계에 있으며, 이 둘의 상호작용을 이해하는 것이 전기공학에서 매우 중요합니다. ‘인덕티브 임피던스(Inductive Impedance)’와 ‘변압기(Transformer)’는 전기와 자기가 어떻게 연결되어 있는지를 보여주는 두 가지 기본적인 개념입니다. 이 글에서는 인덕티브 임피던스가 무엇이고, 변압기가 어떻게 작동하는지 쉽게 설명하도록 하겠습니다.
인덕티브 임피던스
인덕티브 임피던스는 교류(AC) 회로에서 코일 또는 인덕터가 전류의 흐름에 저항하는 성질을 말합니다. 이때 ‘저항’이라는 용어는 직류(DC) 회로에서의 저항과는 다른 의미입니다. 인덕터는 전류가 코일을 통과할 때 주변에 자기장을 생성하고, 이 자기장이 변화함에 따라 전기에너지가 자기에너지로, 자기에너지가 전기에너지로 서로 변환됩니다. 이러한 과정에서 전류의 흐름에 대항하는 힘, 즉 임피던스가 생깁니다.
인덕티브 임피던스는 식으로 표현할 수 있으며, L은 인덕턴스(인덕터가 가지고 있는 성질), ω(오메가)는 각주파수, 즉 2πf (f는 주파수)입니다.
ZL = jωL
여기서 j는 허수 단위(√-1)를 나타내며, 인덕티브 임피던스가 순수 저항성분이 아닌 반응성분을 포함한다는 것을 의미합니다. 따라서 이 임피던스는 에너지를 소모하는 것이 아니라 일시적으로 저장하고 방출하는 역할을 하게 됩니다.
변압기의 기본 원리

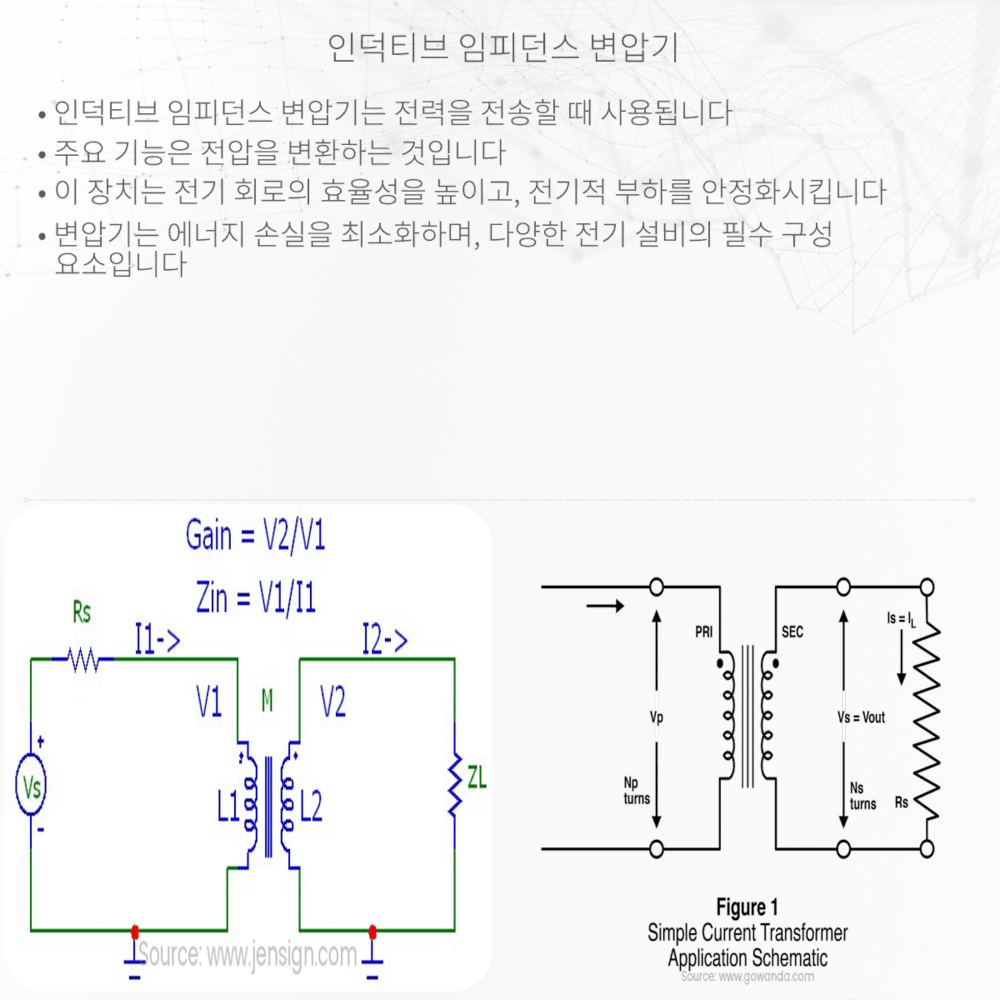

변압기는 두 개의 코일을 사용하여 전기 에너지를 전달하는 장치입니다. 하나의 코일을 ‘1차 코일(Primary Coil)’이라 하고, 다른 코일을 ‘2차 코일(Secondary Coil)’이라 합니다. 1차 코일에 교류 전압을 가하면 변화하는 자기장이 생성되고, 이 자기장은 2차 코일로 전달되어 전압을 유도합니다. 이 과정을 통해 전기 에너지가 두 코일 사이에서 전달되는 것입니다.
변압기의 작동 원리는 ‘전자기 유도(Electromagnetic Induction)’라는 현상을 이용합니다. 마이클 패러데이(Michael Faraday)에 의해 발견된 이 원리는 전자기 유도 법칙(Faraday’s Law of Electromagnetic Induction)으로 알려져 있습니다. 법칙에 따르면, 자기장 내에서 전선 루프가 움직이거나 자기장이 변화하면 전선 루프 내에 전압이 유도됩니다. 변압기에서는 1차 코일의 변화하는 교류 전류로 인해 생성된 변화하는 자기장이 2차 코일에 전압을 유도하는 방식으로 작동하게 됩니다.
- 1차 코일은 교류 전원에 의해 인덕티브 임피던스로서 작동합니다.
- 변화하는 자기장은 2차 코일에서 교류 전압을 유도하기 위해 사용됩니다.
- 유도된 전압의 크기는 코일의 권수 비에 의해 결정됩니다.
이러한 방식으로 변압기는 다양한 전압 수준으로 전력을 변환할 수 있으며, 우리 일상생활에서 매우 중요한 역할을 하고 있습니다.
변압기의 실제 응용
변압기는 다양한 전압 수준으로 전력을 변환하는 기능 외에도 몇 가지 중요한 응용 분야가 있습니다. 예를 들어, 전압을 높여서 장거리 전력 전송 시 에너지 손실을 줄이는 ‘스텝업 변압기(step-up transformer)’와, 사용자 측에서 전압을 다시 낮추어 가전제품과 같은 전기 장치가 사용할 수 있도록 하는 ‘스텝다운 변압기(step-down transformer)’가 있습니다. 또한, 전압 변동을 조절하여 안정적인 전력 공급을 유지하는 데에도 변압기가 사용됩니다.
전기공학에서의 임피던스 활용
전기공학에서 인덕티브 임피던스와 같은 임피던스 개념은 필터, 조정기, 전송선 등 다양한 회로 설계에 적용됩니다. 이러한 장치들은 특정한 주파수 범위의 신호를 허용하거나 차단하여 전자기기의 성능을 최적화하는 데 중요한 역할을 합니다.
변압기와 인덕티브 임피던스의 중요성
전력 시스템과 전자 기기의 효율적인 운용을 위해 변압기와 인덕티브 임피던스의 역할은 매우 중요합니다. 변압기는 우리가 사용하는 전기 에너지를 안전하고 효율적으로 전달하는 기본적인 도구이며, 인덕티브 임피던스를 이해하는 것은 교류 회로의 설계 및 분석에 필수적인 부분입니다.
이러한 지식은 전기공학의 복잡한 개념을 이해하는 데 도움을 주며, 현대 전자기술의 발전에 기여하고 있습니다. 눈에 보이지 않는 전기와 자기의 세계를 이해함으로써, 우리는 더 나은 기기와 시스템을 설계하고, 에너지 효율을 개선하며, 일상 생활에서의 전기 사용을 간편하고 안전하게 할 수 있게 되었습니다.
결론
인덕티브 임피던스와 변압기는 전기공학의 기본이자 현대 기술에서 떼려야 뗄 수 없는 요소입니다. 이들은 전기와 자기의 상호작용을 통해 우리 생활에 필수적인 전력을 전달하고, 전자기기의 정교한 작동을 가능하게 합니다. 앞서 설명한 바와 같이 각각의 원리와 작동 방식을 이해하는 것은 에너지를 더 효율적으로 사용하고, 더 나은 전자 제품을 구현하는 데 기여합니다. 또한, 이러한 이해는 전기공학을 더 깊게 공부하고자 하는 이들에게 흥미로운 출발점이 될 수 있습니다. 결국, 이 두 가지 연구 분야에 대한 기본적인 이해는 우리가 전자기술의 미래를 형성하는 데 더 적극적으로 참여할 수 있게 해주는 중요한 첫걸음입니다.
