유도 킥백 억제기에 대해 알아보면서 전자 회로 보호와 효율성을 높이는 방법을 알려주는 기사입니다.

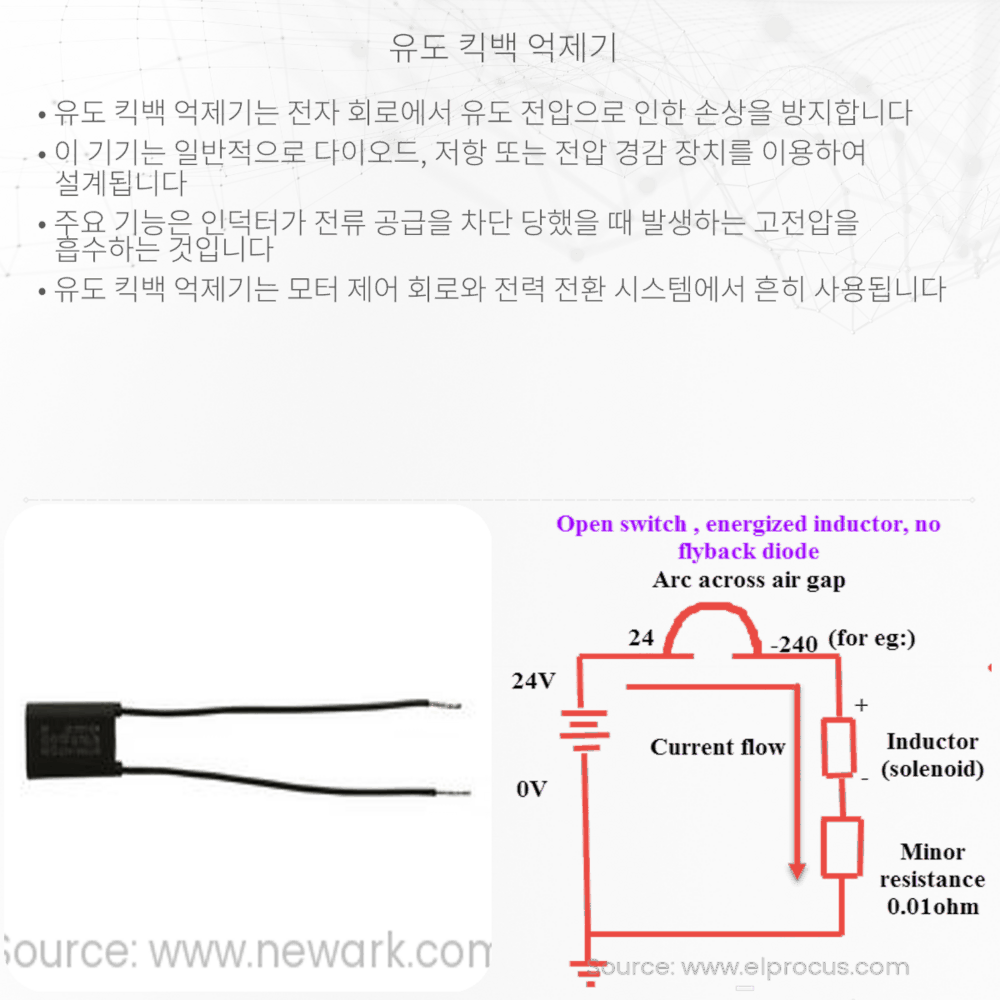

유도 킥백 억제기란 무엇인가?
유도 킥백, 또는 인덕턴스 킥백(inductive kickback)는 코일 같은 인덕턴스를 갖는 전자 부품에서 전류가 갑자기 차단될 때 발생하는 현상입니다. 코일에 흐르는 전류가 변화하면 코일 주변에 변화하는 자기장이 생기며, 이로 인해 코일 자체에 전압이 유도되는데, 이를 자기 유도라고 합니다. 전류의 급격한 변화는 매우 큰 유도 전압을 발생시킬 수 있으며, 이는 전자 회로의 다른 부품에 손상을 줄 수 있습니다.
유도 킥백 억제기의 작동 원리
유도 킥백 억제기는 이러한 인덕턴스 킥백이나 전압 스파이크를 줄이거나 제거하는 데 사용됩니다. 대표적인 유도 킥백 억제기로는 다이오드, 정션 트랜지스터 또는 다른 반도체 스위치가 있습니다. 예를 들어, 플라이백 다이오드(flyback diode)는 코일의 두 단자 사이에 반대 방향으로 연결함으로써 유도된 전압에 의한 전류가 다이오드를 통해 무해하게 코일 내부로 흐르도록 합니다. 이로 인해 코일과 회로를 보호할 수 있습니다.
유도 킥백 억제 방법
- 플라이백 다이오드: 릴레이나 솔레노이드 코일과 같은 인덕터에 평행하게 다이오드를 설치하여 전류가 갑자기 차단되었을 때 유도 전압을 여기에 역으로 흘리도록 하는 방법입니다.
- RC 스너버 회로: 저항과 커패시터로 구성되어 인덕터 옆에 병렬로 연결합니다. 이 회로는 유도 전압에 의한 에너지를 흡수하고 서서히 방출하여 킥백을 감소시킵니다.
- 변압기: 변압기의 경우, 이차 측에 추가적인 부하를 설치하여 킥백 전압을 줄일 수 있습니다.
- 가스 페일 튜브(Gas Discharge Tubes) 또는 TVS(Transient Voltage Suppression) 다이오드: 이들은 매우 높은 전압 스파이크를 억제하는데 사용되며, 매우 빠른 반응 시간을 갖습니다.
플라이백 다이오드 설치 예
플라이백 다이오드는 직류(DC) 전압을 사용하는 회로에서 릴레이나 모터 같은 인덕턴스 부하를 제어할 때 널리 사용됩니다. 다음은 플라이백 다이오드의 설치 방법을 나타내는 예입니다:
- 인덕턴스 부하(예: 릴레이 코일)의 한쪽 끝을 전원의 양극에 연결합니다.
- 부하의 다른 쪽 끝을 스위치 또는 트랜지스터의 한쪽 단자에 연결합니다.
- 스위치의 다른 쪽 단자를 전원의 음극에 연결합니다.
- 다이오드의 양극을 인덕턴스 부하의 스위치 쪽 단자에, 음극을 전원의 양극에 연결함으로써 다이오드가 정상 작동시에는 전류가 흐르지 않도록 합니다.
이렇게 설치하면 스위치가 꺼져 전류가 갑자기 차단되었을 때 유도 전압에 의한 전류가 반대 방향으로 흐를 수 있으며, 따라서 다이오드를 통해 안전하게 순환하여 코일과 회로를 보호할 수 있습니다.
저항을 통해 유도 킥백에 대처하는 방법
부하를 이루는 인덕턴스에 직렬로 저항을 추가하면 유도 킥백이 발생할 때 유도 전압에 의한 에너지를 소모시켜 킥백 전압을 감소시킬 수 있습니다. 그러나 이 방법은 에너지 손실이 커서 비효율적일 수 있습니다.
유도 킥백 억제기는 전자 회로를 보호하고 전자 부품의 수명을 연장하는 데 중요한 역할을 하며, 다양한 형태로 회로 설계에 통합될 수 있습니다. 이 기초적인 원리와 억제 기술을 이해함으로써, 안전하고 효율적인 전자 회로를 설계하는 데 필수적인 기술을 습득할 수 있습니다.
