Cosa sono i Connettori UHF?
I connettori UHF (Ultra High Frequency) sono dispositivi di connessione utilizzati per collegare cavi in sistemi di trasmissione che operano in una gamma di frequenze compresa tra 300 MHz e 3 GHz. Questa gamma di frequenze è ampiamente utilizzata in applicazioni come la radiodiffusione televisiva, la comunicazione mobile, il Wi-Fi, e in alcuni casi, nelle comunicazioni via satellite.
Storia e Design dei Connettori UHF
Introdotti negli anni ’30, i connettori UHF sono stati tra i primi connettori utilizzati nelle applicazioni radio. Il loro design semplice e robusto li ha resi popolari per usi che vanno dalle applicazioni militari a quelle domestiche. Tipicamente, un connettore UHF è composto da un maschio (plug) e una femmina (jack), con il maschio che si inserisce nella femmina per formare un collegamento elettrico stabile.
Tipologie e Applicazioni

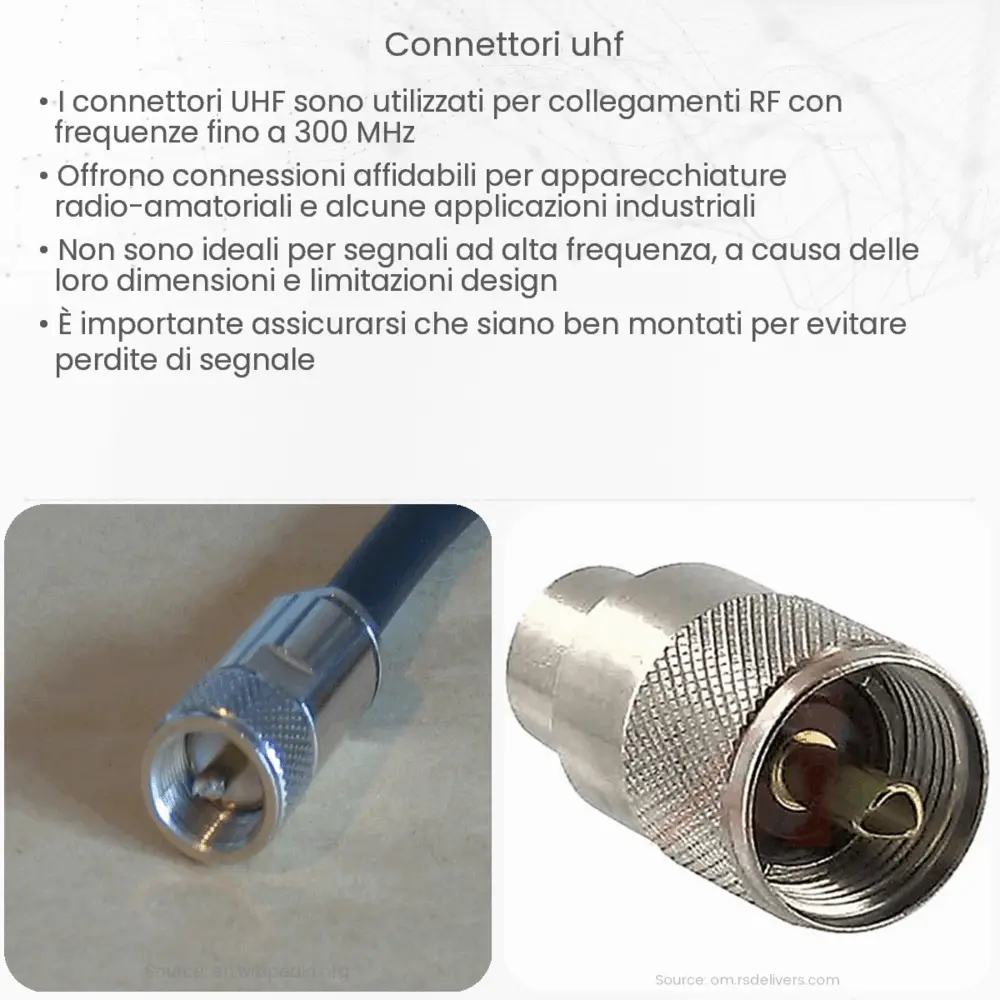

Esistono diverse tipologie di connettori UHF, tra cui i più comuni sono i connettori PL-259 (maschio) e SO-239 (femmina), utilizzati prevalentemente per collegare apparecchiature radio e antenne. Grazie alla loro versatilità, i connettori UHF trovano applicazione in una vasta gamma di dispositivi, inclusi trasmettitori, ricevitori, antenne, e strumenti di misura.
Caratteristiche Tecniche
I connettori UHF sono noti per la loro facilità di utilizzo e affidabilità, anche se non sono ottimizzati per alte frequenze o applicazioni ad alta potenza. La loro impedenza caratteristica è tipicamente di 50 ohm, ma esistono versioni da 75 ohm per specifiche applicazioni. La scelta dell’impedenza dipende dalla specifica applicazione e dal tipo di cavo utilizzato. È importante notare che i connettori UHF possono presentare perdite significative quando utilizzati a frequenze vicine al limite superiore della loro gamma operativa.
In conclusione, i connettori UHF rappresentano una soluzione affidabile e di lunga data per il collegamento di dispositivi in una vasta gamma di applicazioni di trasmissione. Nonostante la loro semplicità, la scelta del connettore giusto e la corretta installazione sono essenziali per garantire la massima efficienza e affidabilità del sistema.
Installazione e Manutenzione
L’installazione dei connettori UHF richiede attenzione per garantire una connessione sicura e affidabile. È fondamentale preparare correttamente il cavo, spogliandolo della guaina esterna e dell’isolante interno senza danneggiare il conduttore centrale. La saldatura del connettore al cavo deve essere eseguita con cura per evitare cortocircuiti o la creazione di resistenze indesiderate. Dopo l’installazione, è importante eseguire test di continuità e, se possibile, misurazioni dell’SWR (Standing Wave Ratio) per verificare l’integrità dell’installazione.
Considerazioni sull’Acquisto
Quando si acquistano connettori UHF, è importante considerare la qualità del materiale e la precisione della costruzione. Connettori di alta qualità offrono migliori prestazioni e maggiore durabilità, riducendo il rischio di guasti e migliorando l’efficienza della trasmissione. Inoltre, è consigliabile scegliere connettori che soddisfino gli standard specifici dell’applicazione e che siano compatibili con il tipo di cavo utilizzato.
Limitazioni e Alternative
Nonostante i connettori UHF siano ampiamente utilizzati, presentano alcune limitazioni, soprattutto per quanto riguarda l’utilizzo a frequenze elevate. Per applicazioni che operano a frequenze superiori a 3 GHz, sono disponibili altre tipologie di connettori, come i connettori N, SMA, o BNC, che offrono prestazioni superiori in termini di larghezza di banda e affidabilità. La scelta del connettore appropriato dipende dalla specifica applicazione e dalle sue esigenze di frequenza e potenza.
Conclusione
I connettori UHF hanno giocato un ruolo fondamentale nel mondo delle comunicazioni radio e rimangono una scelta popolare per molte applicazioni a bassa e media frequenza. La loro affidabilità, semplicità di installazione e costo contenuto li rendono una soluzione pratica per collegare apparecchiature radio, antenne e altri dispositivi di trasmissione. Tuttavia, è essenziale considerare le limitazioni dei connettori UHF per applicazioni ad alta frequenza e valutare alternative più adatte quando necessario. Con una corretta selezione, installazione e manutenzione, i connettori UHF possono garantire prestazioni ottimali e contribuire al successo di qualsiasi progetto di trasmissione.
