Scopri come i raddoppiatori di tensione elevano l’efficienza dei dispositivi elettronici, dai principi di base alle applicazioni avanzate.

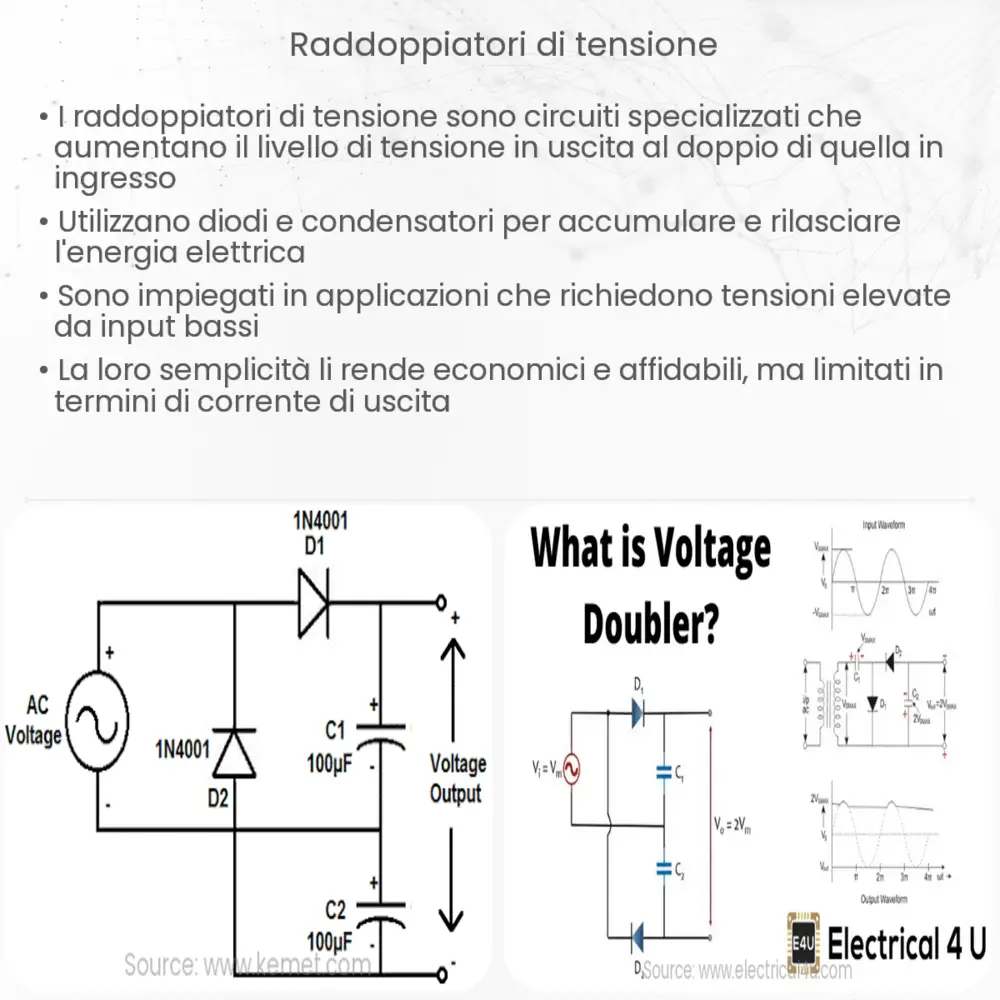

Che cosa sono i Raddoppiatori di Tensione?
I raddoppiatori di tensione sono circuiti elettronici che aumentano la tensione di ingresso di un fattore di due. Utilizzati in una varietà di applicazioni, dai sistemi di alimentazione fino ai dispositivi elettronici di consumo, i raddoppiatori di tensione svolgono un ruolo cruciale nell’elettronica moderna. La loro funzione principale è quella di convertire una tensione alternata (AC) in una tensione continua (DC) più elevata, attraverso l’uso di condensatori e diodi.
Principio di Funzionamento
Il principio di base di un raddoppiatore di tensione può essere spiegato attraverso il circuito di Villard, uno dei più semplici e comuni tipi di raddoppiatori. Questo circuito utilizza un condensatore e un diodo per raddoppiare la tensione di ingresso. Durante il semiciclo positivo dell’AC, il diodo conduce, caricando il condensatore fino alla tensione di picco. Nel semiciclo negativo, il diodo impedisce il ritorno della carica, risultando in una tensione di uscita che è approssimativamente il doppio della tensione di picco in ingresso.
Tipologie di Raddoppiatori di Tensione
- Circuito di Villard: Come menzionato, è il tipo più semplice, che utilizza un singolo condensatore e diodo per raddoppiare la tensione.
- Circuito di Greinacher (o Delon): Una versione più avanzata che impiega due condensatori e due diodi, migliorando l’efficienza del raddoppio della tensione.
- Circuito di Cockcroft-Walton: Questo schema utilizza più stadi di raddoppio per ottenere un incremento significativo della tensione. È ampiamente utilizzato in applicazioni che richiedono alte tensioni, come negli acceleratori di particelle.
Il successo nell’utilizzo dei raddoppiatori di tensione dipende da vari fattori, inclusi la frequenza di ingresso, la capacità dei condensatori, la qualità dei diodi, e la resistenza del carico. Per garantire prestazioni ottimali, è essenziale selezionare componenti adatti e progettare il circuito con attenzione.
Applicazioni dei Raddoppiatori di Tensione
I raddoppiatori di tensione trovano applicazione in un’ampia gamma di dispositivi e sistemi. Alcune delle loro applicazioni più comuni includono l’alimentazione di dispositivi elettronici che richiedono tensioni più elevate di quelle disponibili, come in alcuni tipi di fotocamere, flash, e altri dispositivi portatili. Sono anche impiegati nei sistemi di alimentazione senza interruzione (UPS), nei dispositivi di telecomunicazione, e in apparecchiature mediche, dove la necessità di tensioni stabili e controllate è fondamentale.
Considerazioni sulla Progettazione
Quando si progetta un circuito con raddoppiatori di tensione, è cruciale considerare alcuni fattori chiave per assicurare l’affidabilità e l’efficienza del sistema. La scelta dei condensatori è vitale; devono avere un valore di capacità adeguato per immagazzinare la carica necessaria e una tensione di lavoro che superi la tensione di uscita prevista. I diodi devono essere selezionati per gestire correttamente la corrente di picco e avere una tensione inversa sufficiente. Inoltre, la frequenza di ingresso influisce sull’efficienza del raddoppiatore: frequenze più elevate possono migliorare l’efficienza ma richiedono componenti più precisi.
Limitazioni e Sfide
Nonostante i loro vantaggi, i raddoppiatori di tensione presentano alcune limitazioni. La loro efficienza può essere influenzata dalla perdita di carica attraverso i condensatori e dalla caduta di tensione nei diodi, che può ridurre la tensione di uscita effettiva. Inoltre, la presenza di carichi pesanti può causare un calo significativo della tensione di uscita. Per questo motivo, è importante dimensionare correttamente i componenti in base alle esigenze specifiche dell’applicazione.
Conclusione
I raddoppiatori di tensione sono strumenti potenti nell’arsenale dell’elettronica, offrendo soluzioni semplici ed efficaci per aumentare la tensione di alimentazione. Dalla loro invenzione, hanno trovato applicazioni in diversi campi, dimostrando la loro versatilità e affidabilità. Nonostante alcune sfide e limitazioni, con una progettazione attenta e la selezione appropriata dei componenti, i raddoppiatori di tensione possono fornire prestazioni eccellenti. La loro capacità di raddoppiare la tensione con schemi relativamente semplici li rende indispensabili in molti ambiti dell’elettronica moderna, da dispositivi di consumo a sistemi industriali complessi.
