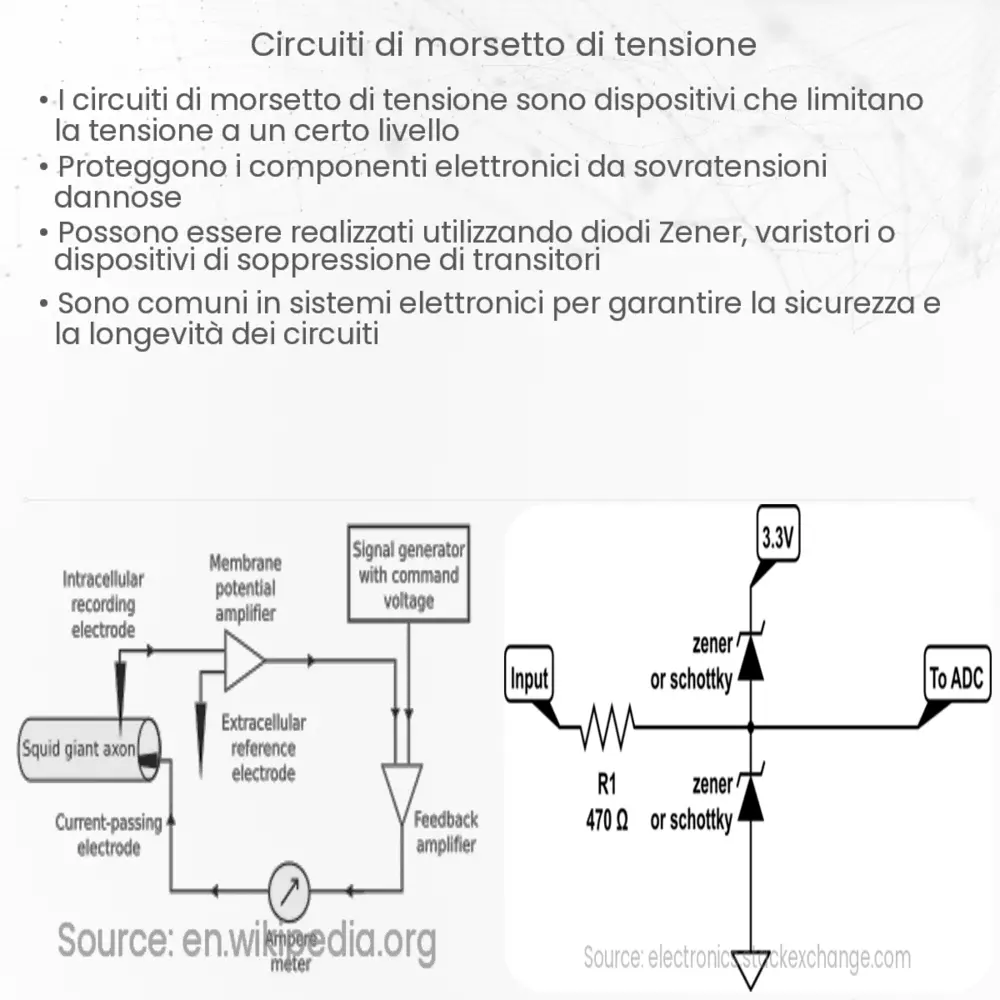

Che cosa sono i Circuiti di Morsetto di Tensione
I circuiti di morsetto di tensione, noti anche come limitatori di tensione, sono dispositivi elettronici progettati per limitare la tensione a un certo livello predefinito. Questi circuiti trovano applicazione in una vasta gamma di dispositivi elettronici per proteggere i componenti sensibili da sovratensioni potenzialmente dannose.
Come Funzionano
Il funzionamento di un circuito di morsetto di tensione si basa sull’utilizzo di componenti che possono cambiare la loro impedenza in risposta a variazioni della tensione ai loro capi. Quando la tensione supera un certo valore, il circuito interviene per limitarla, garantendo così che la tensione fornita ai componenti successivi non superi il limite massimo consentito.
Componenti Principali
I circuiti di morsetto di tensione sono composti da vari componenti, tra cui diodi Zener, transistori, diodi TVS (Transient Voltage Suppressors), e varistori. Ogni componente ha caratteristiche specifiche che lo rendono più adatto per determinate applicazioni.
- Diodi Zener: Sono ampiamente utilizzati per la loro capacità di mantenere una tensione costante ai loro capi, anche quando la corrente che li attraversa varia.
- Transistori: Possono essere utilizzati come parte di circuiti di morsetto per limitare la tensione, controllando la corrente attraverso di essi.
- Diodi TVS: Progettati specificamente per proteggere i circuiti dalle sovratensioni transitorie, offrono una risposta rapida alle variazioni di tensione.
- Varistori (VDR): Variano la loro resistenza in base alla tensione ai loro capi, limitando efficacemente la tensione a valori sicuri.
La scelta del componente o della combinazione di componenti dipende dalla specifica applicazione, dal livello di tensione da limitare, e dalla rapidità di risposta richiesta.
Applicazioni dei Circuiti di Morsetto di Tensione
I circuiti di morsetto di tensione trovano impiego in molti ambiti dell’elettronica, dalla protezione di circuiti sensibili in apparecchiature mediche e di telecomunicazione, alla prevenzione di danni causati da scariche elettrostatiche in dispositivi elettronici portatili. Sono essenziali per garantire la sicurezza e l’affidabilità dei dispositivi, proteggendo i componenti da danni irreparabili causati da sovratensioni.
Considerazioni sui Circuiti di Morsetto di Tensione
Quando si progetta un circuito di morsetto di tensione, è fondamentale considerare diversi fattori per garantire che il circuito funzioni come previsto. La scelta del componente adatto, il calcolo della tensione di clamp necessaria e la comprensione del carico massimo che il circuito deve supportare sono aspetti cruciali per la progettazione efficace di questi dispositivi.
Progettazione e Selezione dei Componenti
La progettazione di un circuito di morsetto efficace richiede una comprensione approfondita delle caratteristiche dei componenti utilizzati. È importante selezionare un componente con una tensione di Zener o una tensione di breakdown adeguata per l’applicazione specifica. Inoltre, è necessario calcolare la corrente massima che il circuito deve gestire per assicurarsi che il componente non venga danneggiato durante l’operazione.
Importanza della Manutenzione
La manutenzione regolare dei circuiti di morsetto di tensione è fondamentale per garantire la loro lunga durata e affidabilità. Controlli periodici possono aiutare a identificare e sostituire i componenti danneggiati o usurati prima che possano causare guasti o danni ai dispositivi protetti.
Conclusioni
I circuiti di morsetto di tensione svolgono un ruolo cruciale nella protezione dei dispositivi elettronici da sovratensioni dannose. Attraverso l’uso di componenti come diodi Zener, transistori, diodi TVS e varistori, questi circuiti limitano la tensione a valori sicuri, preservando l’integrità e la funzionalità dei componenti elettronici sensibili. La progettazione attenta e la manutenzione regolare sono essenziali per garantire che questi sistemi di protezione funzionino efficacemente nel tempo, offrendo un livello affidabile di sicurezza contro le fluttuazioni di tensione imprevedibili. In conclusione, l’adozione di circuiti di morsetto di tensione è una pratica consigliata per qualsiasi sistema elettronico che richieda una protezione affidabile contro le sovratensioni.
