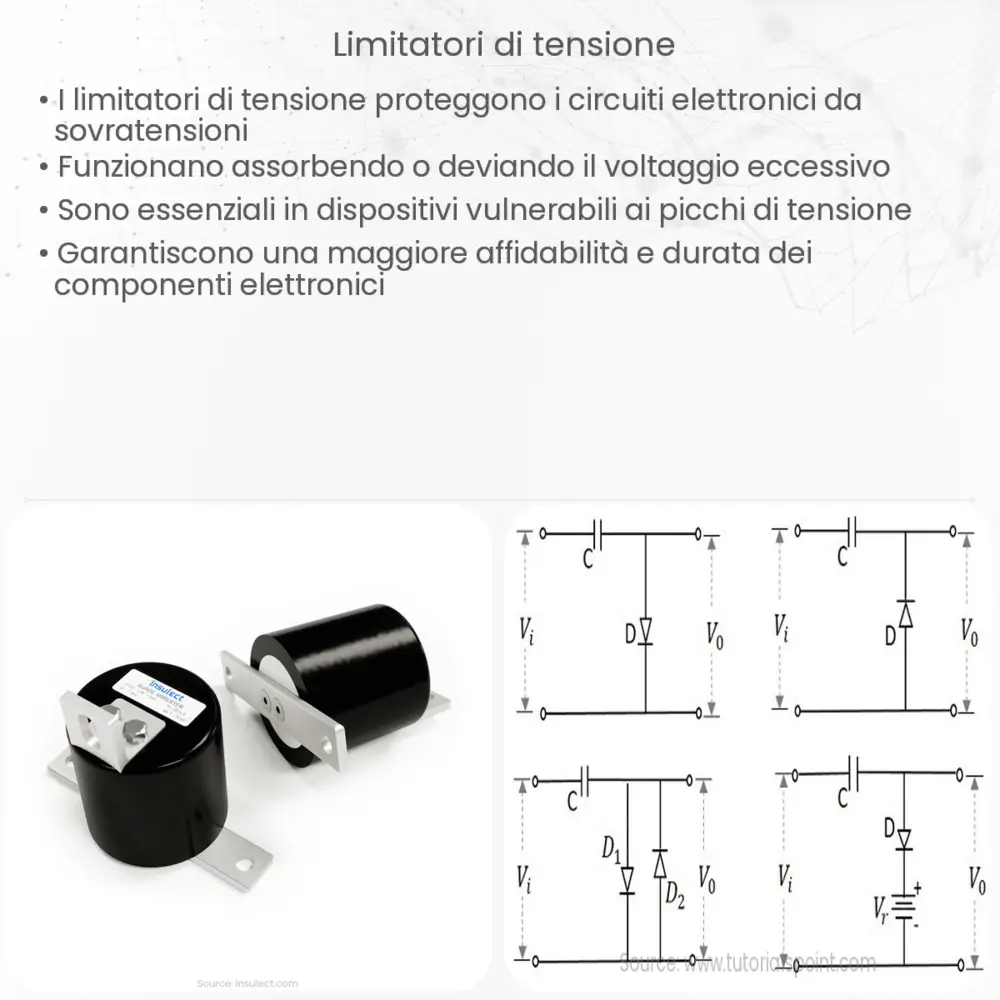

Cosa sono i limitatori di tensione?
I limitatori di tensione sono dispositivi elettronici progettati per proteggere i circuiti elettrici limitando la tensione a un valore massimo sicuro. Questi componenti sono essenziali in molteplici applicazioni, dalle reti elettriche domestiche ai sistemi elettronici complessi, per prevenire danni causati da sovratensioni transitorie, che possono derivare da fulmini, variazioni di carico o guasti agli apparecchi.
Come funzionano i limitatori di tensione?
Il principio di funzionamento dei limitatori di tensione si basa sulla loro capacità di condurre corrente quando la tensione ai loro capi supera un certo valore soglia, definito tensione di intervento. Al di sotto di questa soglia, il limitatore si comporta come un isolante, mentre al superamento diventa conduttivo, limitando così la tensione attraverso il circuito a un livello accettabile.
- Diodi Zener: Sfruttano la tensione di Zener inversa per stabilizzare la tensione a un valore prefissato, agendo come limitatori di tensione precisi per proteggere i componenti sensibili.
- Varistori (VDR): Dispositivi a resistenza variabile in funzione della tensione, si comportano come resistori ad alta impedenza fino al raggiungimento della tensione di clamping, momento in cui diventano altamente conduttivi per limitare la tensione.
- Tubi a scarica di gas (GDT): Utilizzati per proteggere contro sovratensioni elevate, i GDT conducono corrente quando la tensione supera un certo livello, permettendo il passaggio della corrente in eccesso verso terra o il neutro.
La scelta del tipo di limitatore di tensione dipende dalle specifiche esigenze dell’applicazione, come la tensione di lavoro, la corrente di picco che deve sopportare e la sensibilità dei componenti da proteggere. È fondamentale selezionare il dispositivo adeguato per garantire un’efficace protezione senza compromettere le prestazioni del circuito.
Parametri importanti nella scelta di un limitatore di tensione
Per selezionare il limitatore di tensione più adatto, è essenziale considerare alcuni parametri chiave:
- Tensione di intervento: La tensione massima consentita nel circuito prima che il limitatore inizi a condurre corrente per ridurla.
- Corrente massima di scarica: La massima corrente che il limitatore può gestire senza danneggiarsi, un parametro fondamentale per la protezione contro sovratensioni intense.
- Tempo di risposta: Il tempo necessario perché il limitatore reagisca alla sovratensione, critico per applicazioni ad alta velocità dove la protezione deve essere immediata.
- Capacità: Per alcuni tipi di limitatori, come i diodi Zener, la capacità può influenzare le prestazioni del circuito a frequenze elevate.
Considerare questi parametri permette di scegliere il limitatore più adatto a proteggere efficacemente il circuito senza influire negativamente sulle sue prestazioni.
Conclusioni
I limitatori di tensione giocano un ruolo cruciale nella protezione dei circuiti elettronici dalle sovratensioni, prevenendo danni a componenti sensibili e garantendo la sicurezza delle apparecchiature. La comprensione del loro funzionamento e la corretta selezione in base ai parametri chiave di progetto sono essenziali per ottimizzare la protezione e la funzionalità del sistema. Con l’ampia varietà di limitatori disponibili, ingegneri e tecnici possono trovare la soluzione ideale per qualsiasi applicazione, assicurando al contempo affidabilità e durata nel tempo dei dispositivi elettronici. In conclusione, l’adozione di limitatori di tensione adeguati rappresenta una strategia fondamentale per mitigare i rischi associati alle sovratensioni, contribuendo significativamente alla resilienza e all’efficienza dei sistemi elettrici.
