Scopri come gli amplificatori di retroazione di tensione migliorano stabilità e qualità del segnale, riducendo distorsione e estendendo la banda passante.
Che cosa sono gli amplificatori di retroazione di tensione?
Gli amplificatori di retroazione di tensione sono dispositivi elettronici che utilizzano un segnale di feedback per migliorare le prestazioni e la stabilità dell’amplificatore. Questi dispositivi trovano applicazione in una vasta gamma di sistemi elettronici, dai semplici circuiti audio ai complessi sistemi di comunicazione. La retroazione (o feedback) viene impiegata per controllare il guadagno dell’amplificatore, ridurre la distorsione, estendere la banda passante e migliorare la linearità del dispositivo.
Principi fondamentali della retroazione di tensione
La retroazione di tensione si basa sul principio di prelevare una parte del segnale di uscita e riportarla all’ingresso in maniera da influenzare il segnale d’ingresso stesso. Questo processo può essere realizzato in due modi principali: retroazione positiva e retroazione negativa. La retroazione negativa, la forma più comune utilizzata negli amplificatori, riduce il guadagno complessivo dell’amplificatore ma ne aumenta la stabilità e riduce la distorsione.
Il concetto di retroazione può essere espresso matematicamente attraverso la formula del guadagno di un amplificatore con retroazione:
Gfb = G / (1 + G * β)
dove G rappresenta il guadagno dell’amplificatore senza retroazione, β è il fattore di retroazione, e Gfb è il guadagno dell’amplificatore con retroazione. La formula evidenzia come l’introduzione della retroazione influisca sul guadagno dell’amplificatore, riducendolo in funzione del prodotto G * β.
Tipi di retroazione di tensione
Esistono diversi tipi di circuiti di retroazione di tensione, ognuno dei quali è caratterizzato da un particolare modo di applicare il segnale di feedback. I tipi principali includono:

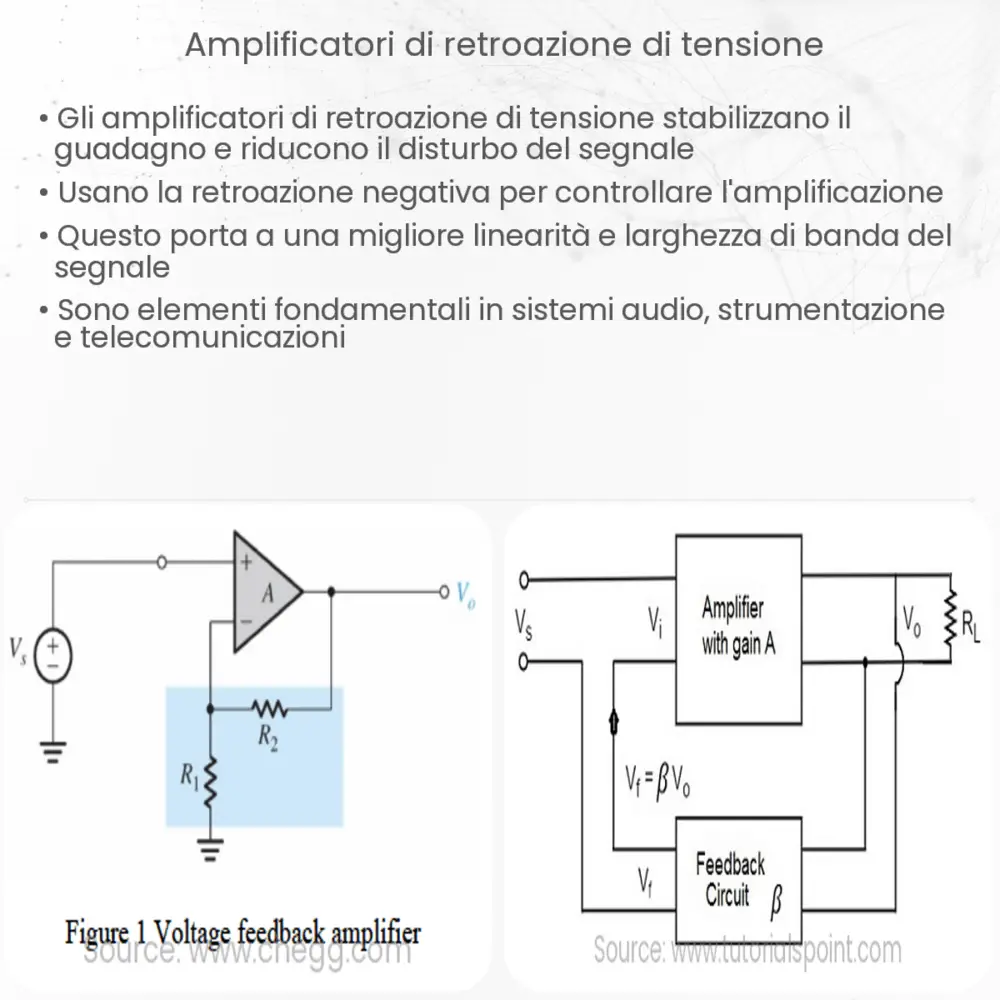

- Retroazione serie-parallelo: in cui il segnale di feedback viene prelevato in parallelo all’uscita e reintrodotto in serie all’ingresso.
- Retroazione parallelo-serie: in cui il segnale di feedback viene prelevato in serie all’uscita e reintrodotto in parallelo all’ingresso.
La scelta tra questi metodi dipende dalle specifiche esigenze dell’applicazione, come l’impedenza d’ingresso e d’uscita desiderate e la banda passante richiesta.
Vantaggi dell’utilizzo della retroazione di tensione
L’impiego della retroazione di tensione negli amplificatori offre numerosi vantaggi, tra cui:
- Miglioramento della linearità: La retroazione riduce le non linearità dell’amplificatore, risultando in una riproduzione del segnale più fedele.
- Estensione della banda passante: Attraverso la retroazione è possibile controllare la banda passante dell’amplificatore, estendendola secondo le necessità.
- Stabilità migliorata: La retroazione negativa contribuisce alla stabilità dell’amplificatore riducendo la sensibilità alle variazioni di temperatura e ad altre variazioni dei parametri interni.
- Riduzione della distorsione: La retroazione aiuta a minimizzare la distorsione armonica e intermodulazione, migliorando la qualità del segnale di uscita.
Applicazioni pratiche e considerazioni finali
Gli amplificatori di retroazione di tensione trovano applicazione in una varietà di contesti, dall’audio ad alta fedeltà ai sistemi di telecomunicazioni, dove la qualità e la stabilità del segnale sono di fondamentale importanza. Nella progettazione di questi circuiti, è cruciale bilanciare correttamente il guadagno desiderato con la stabilità e la linearità, adattando il fattore di retroazione alle specifiche esigenze dell’applicazione.
Nonostante i numerosi vantaggi, l’uso della retroazione richiede attenzione per evitare effetti indesiderati come l’oscillazione, che può verificarsi se il fattore di retroazione e le condizioni di fase non sono adeguatamente controllati. Pertanto, la progettazione di un amplificatore di retroazione di tensione richiede una comprensione approfondita sia dei principi teorici sia delle pratiche di ingegneria elettronica.
Conclusione
Gli amplificatori di retroazione di tensione rappresentano uno strumento potente per migliorare le prestazioni degli amplificatori in termini di linearità, banda passante, stabilità e riduzione della distorsione. La loro flessibilità e l’ampio range di applicazioni li rendono indispensabili in molti settori dell’elettronica. Tuttavia, la progettazione di tali sistemi richiede una conoscenza dettagliata dei principi di retroazione e delle tecniche di ingegneria elettronica per massimizzare i benefici evitando potenziali insidie. Con un’attenta progettazione, gli amplificatori di retroazione di tensione possono offrire prestazioni eccezionali, contribuendo significativamente all’avanzamento della tecnologia elettronica.
