Scopri tutto sui connettori SMA: dalla loro storia e caratteristiche principali, alle diverse tipologie e consigli per l’acquisto. Ottimizza le tue connessioni RF.
Che cosa sono i Connettori SMA?
I connettori SMA (SubMiniature version A) rappresentano una famiglia di connettori coassiali radiofrequenza (RF) utilizzati ampiamente nelle telecomunicazioni, in apparecchiature di misura e in sistemi radio. Questi connettori sono progettati per offrire prestazioni eccellenti in termini di affidabilità e durabilità, garantendo allo stesso tempo una connessione sicura e stabile per la trasmissione di segnali ad alta frequenza.
Storia e sviluppo
Introdotti negli anni ’60, i connettori SMA sono stati sviluppati per soddisfare la crescente necessità di sistemi di connessione di dimensioni ridotte ma capaci di mantenere un’elevata qualità del segnale in applicazioni ad alta frequenza. Da allora, sono diventati uno standard de facto nell’industria delle telecomunicazioni e oltre, trovando applicazione in una vasta gamma di dispositivi elettronici.
Caratteristiche principali
Una delle caratteristiche distintive dei connettori SMA è la loro capacità di operare a frequenze fino a 18 GHz, con alcune varianti che raggiungono i 26,5 GHz. Questo li rende particolarmente adatti per applicazioni che richiedono un’elevata precisione nella trasmissione del segnale, come i sistemi GPS, le reti wireless LAN e le apparecchiature radar. La loro costruzione robusta e la possibilità di essere riconnessi migliaia di volte senza degradare le prestazioni li rendono una scelta affidabile per usi professionali e di hobbistica.
- Dimensioni ridotte: I connettori SMA sono noti per le loro dimensioni compatte, che li rendono ideali per l’uso in spazi ristretti.
- Alta frequenza di operatività: Capacità di operare efficacemente in un ampio intervallo di frequenze.
- Durabilità: Costruiti per resistere a numerose connessioni e disconnessioni, mantenendo un’elevata affidabilità.
In conclusione, i connettori SMA sono una componente essenziale in molti sistemi di telecomunicazione e apparecchiature elettroniche, offrendo prestazioni elevate in termini di trasmissione del segnale e affidabilità nel tempo.
Applicazioni dei Connettori SMA
Le applicazioni dei connettori SMA sono molteplici e variegate, spaziando dall’uso in dispositivi di comunicazione personale fino ad applicazioni industriali e militari. Sono comunemente impiegati in dispositivi wireless come antenne, router e moduli RF, nonché in strumenti di misurazione elettronici come oscilloscopi e analizzatori di spettro. L’ampio range di frequenza supportato rende i connettori SMA particolarmente versatili, capaci di adattarsi a diverse necessità tecnologiche.

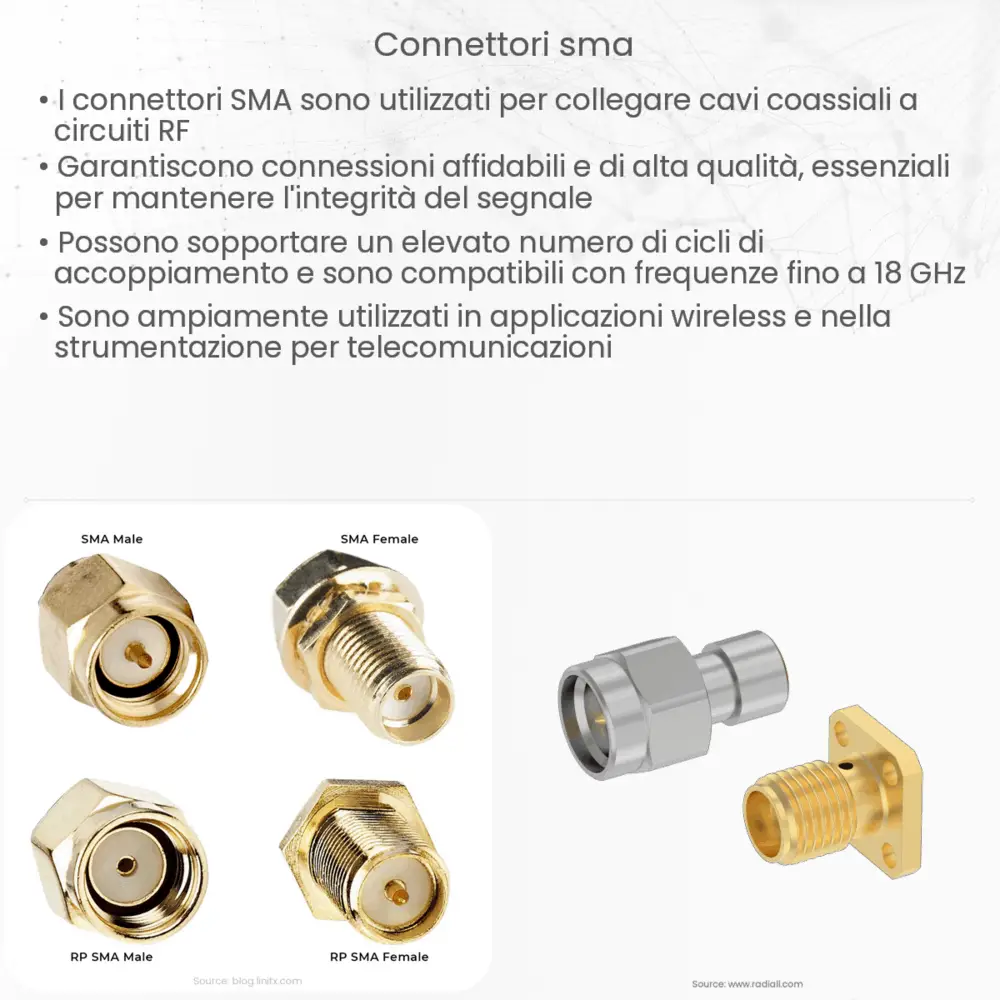

Tipologie di Connettori SMA
Esistono diverse varianti di connettori SMA, ognuna progettata per specifiche esigenze di applicazione. I connettori SMA standard sono i più comuni, ma esistono anche versioni reverse polarity (RP-SMA), con la polarità invertita per prevenire connessioni errate. Altre varianti includono i connettori SMA flangiati, utilizzati per applicazioni che richiedono un montaggio stabile su pannelli o chassis, e i connettori SMA edge mount per l’installazione diretta su circuiti stampati (PCB).
- Standard SMA: Adatti per la maggior parte delle applicazioni RF.
- RP-SMA: Presentano una polarità invertita rispetto agli SMA standard, comunemente usati in apparecchiature wireless per prevenire connessioni non autorizzate.
- Flangiati: Offrono una maggiore stabilità meccanica, ideali per apparecchiature sottoposte a sollecitazioni o vibrazioni.
- Edge mount: Progettati per essere montati direttamente sui bordi dei PCB, ottimizzando lo spazio e migliorando la connettività.
Considerazioni sull’Acquisto e sull’Uso
Quando si selezionano connettori SMA per un progetto o un’applicazione specifica, è importante considerare diversi fattori, tra cui la frequenza di operazione, il tipo di cavo coassiale da connettere e le condizioni ambientali previste. La scelta della variante più adatta, standard o speciale, influenzerà direttamente le prestazioni del sistema. È inoltre cruciale assicurarsi di acquistare componenti di alta qualità da fornitori affidabili, per evitare problemi legati a connessioni inaffidabili o perdite di segnale.
Conclusione
I connettori SMA giocano un ruolo fondamentale nell’ambito delle telecomunicazioni e dell’elettronica, grazie alla loro capacità di garantire connessioni affidabili e di alta qualità in un ampio spettro di frequenze. La loro versatilità li rende adatti a un’ampia gamma di applicazioni, dalla semplice connessione di antenne a complessi sistemi di comunicazione. Selezionando la tipologia di connettore più adatta e prestando attenzione alla qualità dei componenti, è possibile massimizzare le prestazioni del proprio sistema e garantire una trasmissione del segnale efficace e affidabile.
