Comprendre les Transistors à Effet de Champ à Jonction (JFETs)
Les transistors à effet de champ à jonction, plus connus sous l’acronyme JFET (pour Junction Field-Effect Transistor), sont des composants électroniques essentiels dans de nombreux circuits. Ces dispositifs semi-conducteurs jouent un rôle crucial dans la régulation et la modulation des signaux électriques. Dans cet article, nous explorons le fonctionnement, la structure et les applications des JFETs.
Structure et Principe de Fonctionnement

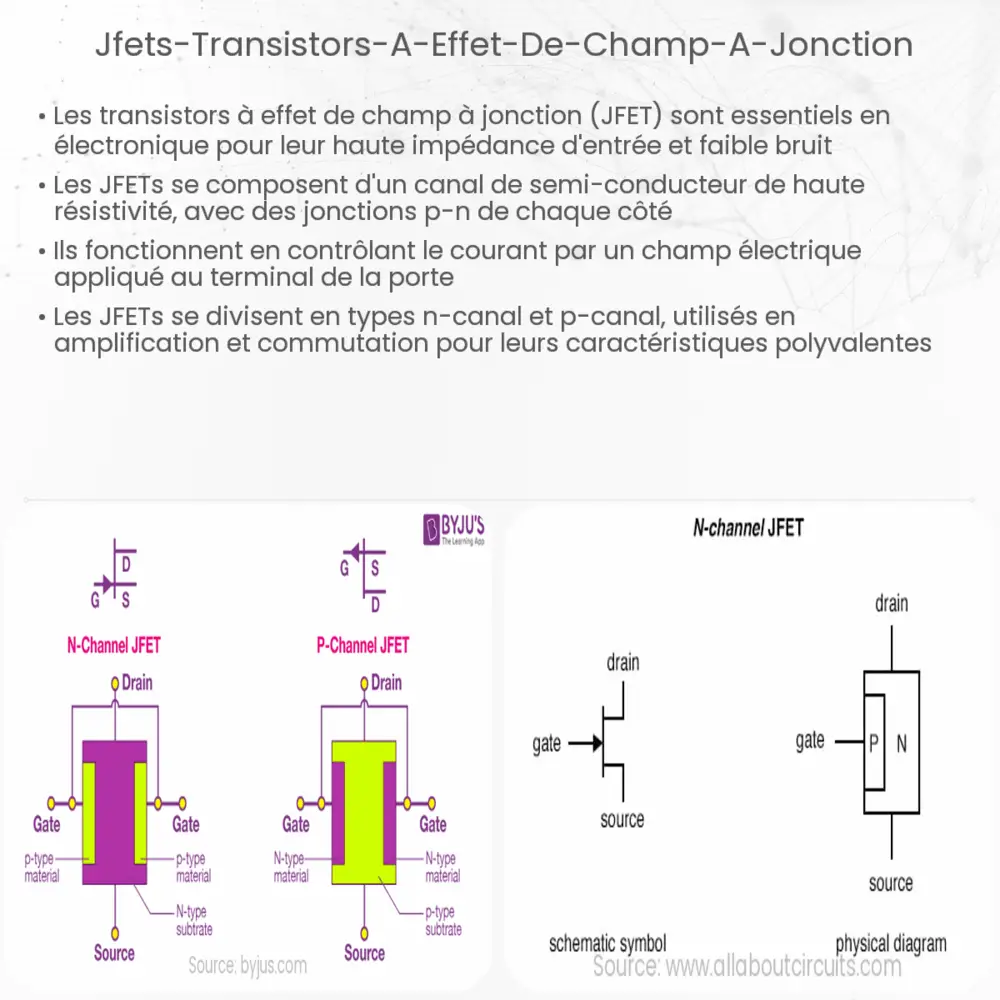

Un JFET est composé d’une barre de matériau semi-conducteur, généralement du silicium, dopé de type N ou P. Il possède trois terminaux : la source (Source), le drain (Drain) et la grille (Gate). La caractéristique principale du JFET est la manière dont il contrôle le flux d’électrons (ou de trous dans le cas du type P) entre la source et le drain par un champ électrique appliqué à la grille.
Contrairement aux transistors bipolaires, les JFETs sont contrôlés par la tension et non par le courant, ce qui les rend particulièrement utiles pour les applications nécessitant une faible consommation d’énergie. Lorsqu’une tension négative est appliquée à la grille par rapport à la source dans un JFET de type N, elle repousse les électrons, réduisant ainsi la conductivité entre la source et le drain. Inversement, une tension positive augmente la conductivité.
Applications des JFETs
Les JFETs trouvent leur utilité dans diverses applications en raison de leur faible bruit et de leur haute impédance d’entrée. Ils sont souvent utilisés dans les amplificateurs audio, les oscillateurs, les commutateurs et les circuits de traitement de signal. Leur capacité à fonctionner avec des tensions faibles et leur consommation d’énergie réduite les rendent idéaux pour les appareils portables et les équipements alimentés par batterie.
Un avantage significatif des JFETs est leur simplicité de conception par rapport à d’autres types de transistors. Cette simplicité se traduit par une fiabilité accrue et une facilité d’intégration dans des circuits complexes. De plus, leur nature unipolaire garantit une réponse linéaire, ce qui est crucial dans les applications audio de haute qualité.
Les Différents Types de JFETs et Leurs Caractéristiques
Il existe deux types principaux de JFETs : les JFETs de type N et de type P. Les JFETs de type N utilisent des électrons comme porteurs de charge principaux, tandis que les JFETs de type P utilisent des trous. La sélection du type de JFET dépend de l’application spécifique et des caractéristiques souhaitées du circuit. Les JFETs de type N sont généralement plus courants en raison de leur meilleure mobilité électronique et de leur plus grande efficacité.
Avantages et Limitations des JFETs
Les JFETs offrent plusieurs avantages, notamment une faible consommation d’énergie, une haute impédance d’entrée et une bonne linéarité. Ces caractéristiques les rendent idéaux pour les amplificateurs et les dispositifs de traitement de signal. Cependant, ils présentent aussi des limitations, comme une plage de tension de fonctionnement plus restreinte comparée à d’autres transistors et une sensibilité à la surtension qui peut endommager la grille.
Conclusion
En conclusion, les transistors à effet de champ à jonction (JFETs) sont des composants fondamentaux en électronique, offrant des fonctionnalités uniques adaptées à une variété d’applications. Leur capacité à opérer avec des tensions faibles, leur faible consommation d’énergie et leur haute impédance d’entrée les rendent inestimables dans le domaine de l’amplification de signal et au-delà. Malgré certaines limitations, comme leur plage de tension de fonctionnement restreinte, les JFETs continuent d’être un choix privilégié pour de nombreux ingénieurs et concepteurs de circuits électroniques. Leur simplicité, leur efficacité et leur fiabilité garantissent que les JFETs resteront un pilier essentiel de la technologie des semi-conducteurs pour les années à venir.
